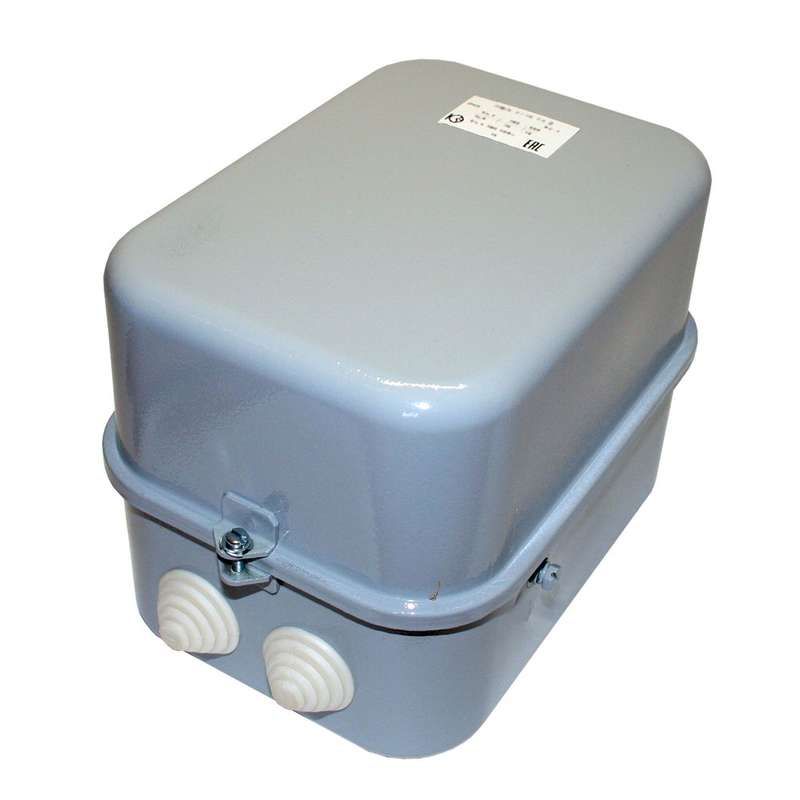

Контактор электромагнитный ПМА-3110 У3 В, 220В, (1з) - 090311102ВВ220000000 КашинЗЭА

Контактор ПМА-3110 У3 36 А катушка 220 В переменного тока 1 нормально открытое - это устройство для дистанционного включения и выключения трёхфазной нагрузки до 36 А, управляемое через катушку на 220 В переменного тока. Подходит для автоматизации оборудования в промышленных условиях. Артикул 090311102вв220000000, бренд КЗЭА г.Кашин.

Назначение и область применения

Контактор ПМА-3110 У3 предназначен для частого включения и отключения электродвигателей, нагревательных элементов и других мощных потребителей в трёхфазных сетях. Он работает как исполнительное устройство в системах автоматического управления - например, в пультах управления станками, насосными установками, конвейерами и вентиляцией. Катушка 220 В позволяет легко интегрировать его в системы с бытовой или промышленной сетью 220/380 В.

Технические характеристики

• Номинальный рабочий ток: 36 А при AC-3 (для запуска и остановки асинхронных двигателей)
• Напряжение катушки управления: 220 В переменного тока, 50 Гц
• Род тока: Переменный (AC)
• Главные контакты: 3 замыкающих, 0 размыкающих - все три контакта работают одновременно
• Вспомогательные контакты: 1 замыкающий (нормально открытый), 0 размыкающих - используется для сигнализации или блокировки
• Степень защиты: IP00 (без корпуса - требует установки в защищённую панель)

Совместимость и монтаж

Контактор ПМА-3110 У3 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовой цепи используются винтовые зажимы - допустимо подключение медных проводов сечением до 16 мм2. Управляющая катушка подключается к двум клеммам A1 и A2. Напряжение 220 В должно соответствовать частоте 50 Гц - использование с другими значениями может повредить катушку. Монтаж выполняйте в вертикальном положении +-15°. Обязательно используйте предохранители в цепи питания двигателя - контакт сам по себе не обеспечивает защиту от перегрузки или короткого замыкания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Сертифицирован для работы в условиях класса исполнения У3 - умеренный климат, без воздействия агрессивных сред. Не предназначено для взрывоопасных зон. Применяется в помещениях с уровнем загрязнения 2 и степенью защиты IP20 (при установке в шкаф).

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Устойчив к кратковременным перегрузкам - способен выдерживать пусковые токи двигателей
• Простая замена - совместим с аналогичными моделями ПМА-31xx
• Чёткая фиксация на DIN-рейке - исключает случайное выпадение

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 220 В переменного тока
• Нет встроенной тепловой защиты - обязательно использовать внешние термореле или автоматические выключатели
• Не имеет герметичного корпуса - нельзя устанавливать во влажных, пыльных или агрессивных средах без дополнительной защиты
• Один вспомогательный контакт - недостаточно для сложных схем с несколькими сигналами

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы светильников или обогревателей по расписанию
• Автоматическое переключение между основным и резервным источником питания
• Связка с PLC или кнопочным постом для ручного/автоматического режима

Практические советы

• Проверьте соответствие сечения провода и тока нагрузки - при длительной работе близко к 36 А рекомендовано применять провод 10–16 мм2
• При использовании в схемах с аварийной остановкой - подключите вспомогательный контакт для контроля состояния контактора
• Не забудьте про свободное пространство вокруг контактора - он нагревается при работе, особенно при высоких токах
• При замене старого контактора - сверьте тип катушки: 220 В AC ≠ 24 В DC ≠ 380 В AC
• Артикул 090311102вв220000000 - единственный вариант с этой комбинацией характеристик; другие артикулы ПМА-3110 имеют другую катушку или число контактов
