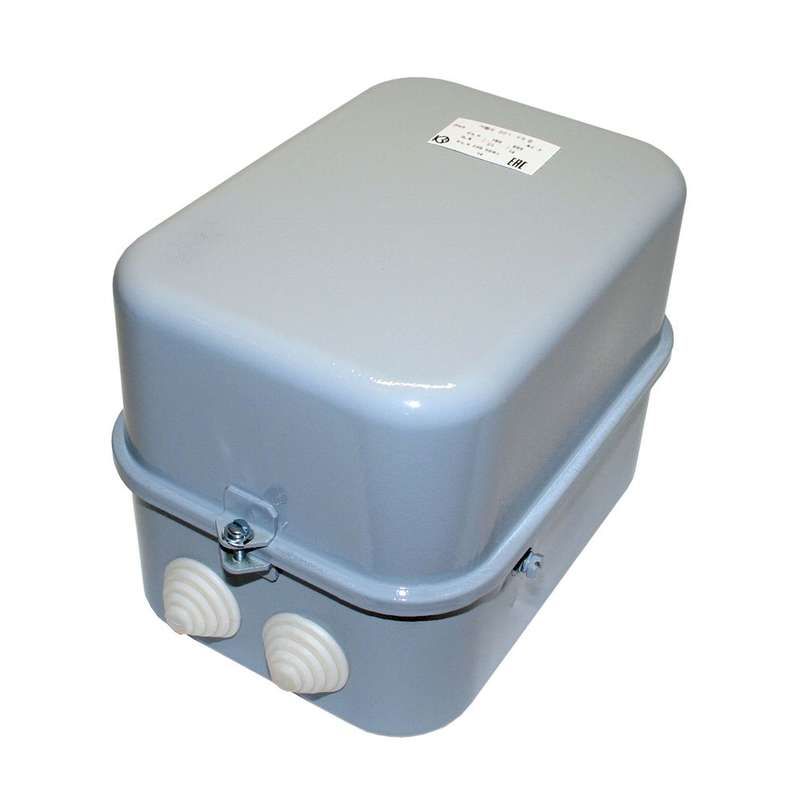

Контактор электромагнитный ПМЕ-221 У3 В, 220В, (1з) - 080221102ВВ220000000 КашинЗЭА

Контактор ПМЕ-221 У3 23 А катушка 220 В переменного тока 1 нормально открытое - это магнитный пускатель от КашинЗЭА, предназначенный для дистанционного включения и выключения трёхфазных электродвигателей. Артикул 080221102вв220000000 соответствует модели с катушкой на 220 В переменного тока и одним вспомогательным замыкающим контактом.

Назначение и область применения

Контактор ПМЕ-221 У3 используется для управления электродвигателями средней мощности - в частности, для запуска, остановки и защиты от перегрузок. Подходит для установки в распределительных щитах, на станках, конвейерах, насосных системах и других промышленных объектах. Применяется там, где требуется частое включение/выключение нагрузки и дистанционное управление.

Технические характеристики

• Номинальный рабочий ток: 23 А при AC-3, 400 В - позволяет коммутировать двигатели до 11 кВт
• Напряжение катушки управления: 220 В переменного тока, 50 Гц
• Род тока управления: переменный (AC)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 замыкающий (НО), 0 размыкающих
• Степень защиты корпуса: IP30 - защита от твердых предметов более 2,5 мм, но не от воды

Совместимость и монтаж

Контактор ПМЕ-221 У3 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода до 16 мм2, клеммы управления - до 2,5 мм2. Монтаж возможен в вертикальной плоскости +-15°. Обязательно соблюдайте посадочные размеры: контактный узел совместим со стандартными кронштейнами для серий ПМЕ.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) и проходит заводские испытания на механическую прочность, тепловую устойчивость и электрическую износостойкость. Соответствие стандартам гарантирует безопасную работу в условиях промышленной сети.

Преимущества

• Высокая надёжность за счёт качества материалов и герметизации внутренних компонентов
• Устойчивость к перепадам напряжения в цепи управления (+10% / –15%)
• Легкий монтаж и быстрая замена при необходимости
• Низкая потребляемая мощность катушки - около 10 Вт, что снижает потери в цепях управления
• Срок службы до 1 млн операций при номинальной нагрузке

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Защита IP30 не предохраняет от брызг воды и влаги - не устанавливать в сырых помещениях без дополнительной защиты
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при использовании с двигателями
• Подходит только для переменного тока; не работает с постоянным током
• Нельзя использовать для коммутации токов выше 23 А - риск сваривания контактов

Примеры использования

• Управление асинхронным двигателем 7,5 кВт на конвейере
• Включение насоса в системе водоснабжения через кнопочную станцию
• Автоматическое включение вентилятора по сигналу термореле
• Циклическое управление компрессором в пневматической системе

Практические советы

• При подключении катушки 220 В проверьте фазу и ноль - неверное подключение вызывает отказ в работе
• Для продления срока службы используйте вспомогательный контакт НО в схеме самоблокировки
• Обязательно убедитесь, что сечение проводов соответствует заявленным значениям - недостаточно толстый провод вызывает нагрев
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может привести к перегреву
• Контактор ПМЕ-221 У3 можно заменить аналогом с тем же током и напряжением катушки - важно сохранить количество и тип контактов
