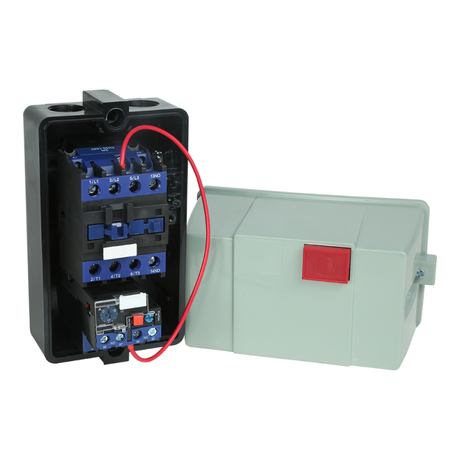

Пускатель магнитный ПМЛ 2210 25А 220AC (17 25А) УХЛ3 Б КЭАЗ 295454

Пускатель ПМЛ-2210-25А-220АС-(17-25А)-УХЛ3-Б от КэАЗ предназначен для безопасного запуска и остановки трёхфазных асинхронных двигателей мощностью до 11 кВт. Этот закрытый пускатель прямого пуска с управлением от сети 220 В AC обеспечивает надёжную работу в условиях повышенной запылённости и влажности благодаря защите IP54.

Назначение и область применения

Пускатель ПМЛ-2210-25А-220АС-(17-25А)-УХЛ3-Б используется для коммутации трёхфазных электродвигателей в режиме прямого пуска - то есть без снижения пусковых токов. Он применяется там, где требуется частое включение/выключение оборудования: насосы, компрессоры, вентиляторы, конвейеры, станки с малой нагрузкой на пуск. Подходит для установки в помещениях с умеренным климатом и средней степенью запыленности.

Технические характеристики

• Номинальный рабочий ток: 25 А - способен выдерживать длительную нагрузку двигателя до 11 кВт;
• Напряжение катушки управления: 220 В переменного тока - совместим с бытовыми и промышленными сетями 220 В AC;
• Количество нормально замкнутых (НЗ) контактов: 3 шт. - используются для сигнализации состояния или в цепях безопасности;
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но препятствует оседанию вредного количества пыли) и брызг воды из любого направления;
• Условный номинальный ток короткого замыкания (Iq): 3 кА - способен выдержать кратковременные перегрузки при аварии без повреждения основных элементов;
• Класс защиты: Class 10A - соответствует требованиям по отключению при перегрузках согласно ГОСТ Р МЭК 60947-4-1;
• Исполнение: закрытое - корпус предотвращает доступ к токоведущим частям, исключает случайное прикосновение;
• Способ монтажа: винтовое соединение - провода фиксируются болтами, что удобно для многожильных и одножильных кабелей.

Совместимость и монтаж

Пускатель ПМЛ-2210-25А-220АС-(17-25А)-УХЛ3-Б монтируется на DIN-рейку 35 мм или жестко к стене через крепёжные отверстия. Для подключения используйте медные провода сечением 0,5–10 мм2. Убедитесь, что зажимы затянуты моментом 0,8–1,0 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт. Обязательно проверьте соответствие напряжения катушки (220 В AC) и класса защиты двигателя. Не подключайте однофазные или постоянные токовые системы - устройство рассчитано только на три фазы + ноль.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р МЭК 60947-4-1 и имеет сертификаты ЕАС. Защита IP54 и исполнение “закрытое” обеспечивают уровень электробезопасности II класса. Автоматическое отключение при перегрузке осуществляется тепловым расцепителем с классом 10A - время срабатывания зависит от величины перегрузки, но всегда находится в допустимых рамках для защиты двигателя.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары на производстве;
• Надёжные винтовые зажимы - минимизируют риск потери контакта даже при частых включениях;
• Готовое решение для 220 В - не требует внешнего преобразователя напряжения;
• Три НЗ контакта позволяют легко реализовать систему контроля работы или аварийной остановки;
• Произведено на КЭАЗ - известном заводе с долголетним опытом производства промышленной автоматики.

Ограничения применения

• Не для взрывоопасных зон - не имеет взрывозащиты Ex;
• Не рекомендован для частого пуска более 60 раз в час - возможен перегрев контактов;
• Не работает при температуре ниже −40 C или выше +55 C - указано исполнение УХЛ3;
• Не предназначена для регулирования скорости или мягкого пуска - только прямой запуск;
• Не подходит для двигателей с высокими пусковыми токами (>10×Iн) без дополнительной защиты - может сработать тепловой расцепитель раньше времени.

Примеры использования

• Вентиляционная система в цеху - включение/выключение по графику;
• Насос для подачи воды в технологический процесс;
• Конвейерная лента на пищевом участке;
• Шлифовальный станок с кнопочным пунктом управления;
• Автоматическая линия упаковки с контролируемым временем работы.

Практические советы

• Выбирая аналог, обращайте внимание на номинальный ток - лучше взять с запасом 10–20%, особенно при старых двигателях;
• Подключайте питание катушки после автомата - так будет проще обслуживать;
• Проверяйте состояние контактов каждые 6 месяцев - окисление снижает срок службы;
• Если двигатель часто греется - возможно, нужен пускатель с большей мощностью или термореле вне пускателя;
• При использовании в сыром помещении - дополнительно устанавливайте капельницу или продуваемую нишу, чтобы влага не попала внутрь.
