Пускатель ПМ12-010200 УХЛ4 В, 110В, (3з+2р), РТТ5-10-1, (7-10А)| 312396 | КЭАЗ

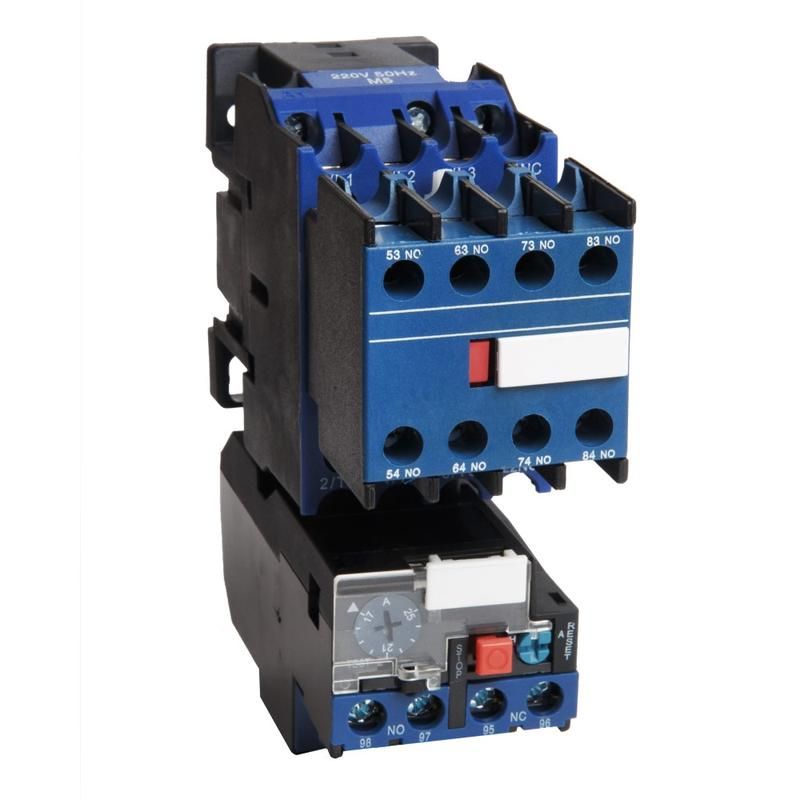

Пускатель ПМ12-010200 УХЛ4 В, 110В, (3з+2р) РТТ5-10-1 (7-10А) от КЭАЗ предназначен для безопасного запуска и остановки трёхфазных асинхронных двигателей мощностью до 4 кВт. Он сочетает функции контактной части и теплового реле, обеспечивая автоматическую защиту от перегрузки. Этот пускатель применяют в системах управления промышленными механизмами, где требуется надёжное управление током до 10 А.

Назначение и область применения

Пускатель ПМ12-010200 УХЛ4 В используется для коммутации силовой цепи трёхфазного двигателя через кнопочные посты или другие управляющие устройства. Его основная задача - включать двигатель при подаче сигнала на катушку управления 110 В и отключать его при снятии этого сигнала. Тепловое реле защищает двигатель от длительной перегрузки, которая может вызвать перегрев изоляции.

Подходит для установки в распределительных щитах на заводах, в насосных станциях, на конвейерах, компрессорах и других механизмах с периодическим режимом работы. Применяется там, где нужна простая, но надёжная система управления двигателем без частых пусков.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC) - требует соответствующего источника управления, отличается от стандартных 220/380 В;
• Номинальный ток главных контактов: 10 А - способен выдерживать нагрузку до 4 кВт при работе с трёхфазным сетью 380 В;
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления и сигнализации;
• Тепловое реле: да, тип РТТ5-10-1 - регулируется в пределах 7–10 А, реагирует на нагрев проводников двигателя;
• Защита корпуса: IP00 - нет внешней защиты; устройство обязательно устанавливается внутри шкафа или корпуса;
• Класс защиты теплового реле: CLASS 10A - время срабатывания при перегрузке в 1,2×Iн составляет около 20 минут;
• Условный ток короткого замыкания: 1 кА - совместим с автоматическими выключателями категории B/C с этим значением Icu;
• Максимальная температура окружающей среды: +40 C - нельзя использовать в условиях высокой температуры вне помещений без принудительного охлаждения;
• Род тока: переменный (AC) - не работает с постоянным током;
• Способ соединения: винтовые зажимы - все входы и выходы подключаются болтами, без быстроразъёмных элементов.

Совместимость и монтаж

Пускатель ПМ12-010200 УХЛ4 В монтируется на DIN-рейку шириной 35 мм благодаря специальным фиксирующим зацепам на корпусе. Подключение осуществляется исключительно через винты - необходимо соблюдать момент затяжки (не более 0,5 Нм), чтобы не повредить пластиковую часть корпуса.

Катушка управления рассчитана на 110 В AC - важно проверить наличие такого напряжения в цепи управления перед установкой. Для подключения используют два вывода A1/A2, расположенные на лицевой стороне. Главные контакты L1-L2-L3 и T1-T2-T3 предназначены для подсоединения трёхфазной сети и двигателя соответственно.

Не допускается использование с другими моделями тепловых реле - РТТ5-10-1 является integral частью конструкции и не меняется.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с международными стандартами безопасности для аппаратов низкого напряжения. Класс координации 1 указывает на то, что при аварии возможен отказ самого пускателя, но он остаётся работоспособным после восстановления питания - подходящий вариант для неответственных объектов.

Преимущества

• Высокая механическая прочность корпуса - изготовлен из самозатухающего пластика, устойчив к воздействию масел и химических паров;
• Чётко выраженная визуальная индикация положения контактов - рычажок показывает состояние “вкл./выкл.” даже при открытом корпусе;
• Готовый комплекс: контактная группа + тепловое реле в одном корпусе - снижаются расходы на сборку и количество точек подключения;
• Широко распространённая модель - легко найти аналоги и запчасти в сервисных центрах.

Ограничения применения

• IP00 - **обязательно** устанавливать внутрь герметичного шкафа, недопустимо применение во влажных, пыльных или взрывоопасных помещениях без дополнительной защиты;
• Не подходит для частых пусков (более 60 раз в час) - риск сваривания контактов из-за индуктивной нагрузки;
• Только переменный ток - невозможно использовать в DC-системах;
• Напряжение управления 110 В - требует наличия понижающего трансформатора или другого источника, что увеличивает стоимость системы;
• Нельзя менять тепловое реле - ремонт невозможен без замены всего блока.

Примеры использования

• Управление насосом воды в канализационном коллекторе - включается по сигналу уровня, отключается при достижении заданного значения;
• Привод воздуходувки в сушильной камере - работа в циклическом режиме с паузами;
• Конвейерная лента на пищевом производстве - запуск по команде оператора с помощью двух кнопок “пуск” и “стоп”;
• Вентиляционный агрегат в административном здании - управление через терморегулятор с выходом на 110 В.

Практические советы

• Выбирая этот пускатель, всегда проверяйте напряжение вашей цепи управления - 110 В встречается реже, чем 220 В, и часто требуются преобразователи;
• При монтаже используйте медные жилы сечением 1,5–4 мм2 - оптимально для тока 10 А и винтовых зажимов;
• Обеспечьте доступ к тепловому реле для проверки и сброса - не прячьте его глубоко в шкафу;
• Если двигатель имеет повышенную инерцию (например, большой маховичок), убедитесь, что число пусков в час не превышает 30-40;
• Для долгой службы рекомендовано ежегодно осматривать контакты на окисление и следить за состоянием винтовых соединений.
