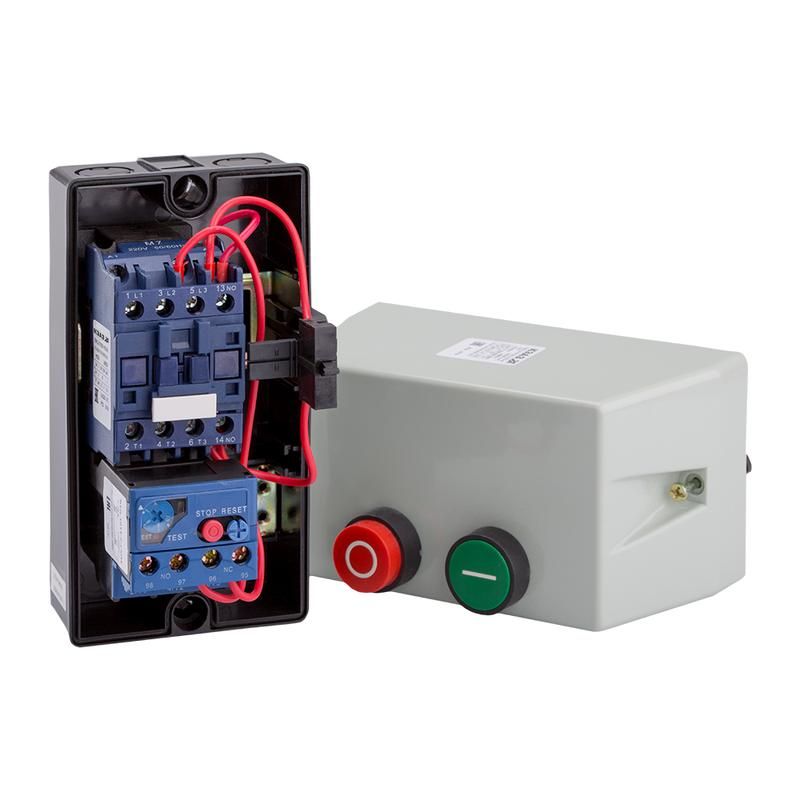

Пускатель ПМ12-010220 УХЛ3 В, 220В, (1з), РТТ5-10-1, (7-10А)| 315238 | КЭАЗ

Пускатель ПМ12-010220 УХЛ3 В, 220В, однополюсный, РТТ5-10-1, 7-10А - это компактный аппарат прямого пуска с тепловой защитой, предназначенный для управления однофазными и трёхфазными электродвигателями до 4 кВт. Произведён КЭАЗ, соответствует серии ПМЛ/РТЛ, артикул 315238.

Назначение и область применения

Пускатель ПМ12-010220 УХЛ3 В предназначен для безопасного включения и выключения электродвигателей при прямом пуске. Он сочетает в себе контактор и тепловое реле, что позволяет управлять нагрузкой и защищать её от перегрева из-за перегрузки. Подходит для установки в распределительных щитах на производстве, в системах автоматизации, на конвейерах, насосах, вентиляторах и других устройствах с периодическим запуском.

Технические характеристики

• Напряжение управления: 220 В переменного тока (AC)
• Номинальный рабочий ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Тип тока: Переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 3
• Тепловое реле: Да, модель РТТ5-10-1, регулируемый предел 7–10 А
• Степень защиты: IP54 - защита от пыли и брызг воды
• Условный ток короткого замыкания: 1 кА
• Максимальная температура окружающей среды: +40 C
• Способ присоединения: Винтовые зажимы для силовых и управляющих цепей
• Класс выпуска: 10 А
• Индикация: Отсутствует - нет светодиодных индикаторов состояния

Совместимость и монтаж

Пускатель ПМ12-010220 УХЛ3 В монтируется на DIN-рейку 35 мм стандартного типа. Присоединение проводов осуществляется через винтовые зажимы - для силовых цепей и цепи управления. Максимальное сечение жил: до 4 мм2 (по типичному для этой серии). Для надёжного контакта рекомендуется затягивать винты моментом 0,4–0,5 Нм. Обязательно проверьте соответствие сечения провода и класса тока реле (7–10 А). Устройство совместимо с другими элементами серии ПМЛ/РТЛ от КЭАЗ.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле обеспечивает защиту от длительной перегрузки, а корпус с IP54 снижает риск повреждения в условиях повышенной запылённости и влажности. Конструкция исключает самопроизвольное отключение при вибрации. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Интегрированное тепловое реле - не требует внешней защиты
• Высокая механическая прочность корпуса
• Надёжные винтовые зажимы - минимум обслуживания
• Поддержка частых включений - рассчитан на работу в режиме AC-1 и AC-3
• Совместимость с широким спектром двигателей до 4 кВт

Ограничения применения

• Не работает при температуре выше +40 C - требуется принудительное охлаждение или установка в прохладном месте
• Отсутствуют световые индикаторы - состояние аппарата можно определить только визуально или по сигналам системы управления
• Не предназначен для постоянного включения - максимальная частота включений: до 600 раз в час
• Не используется в сетях постоянного тока - катушка управления рассчитана только на 220 В переменного тока
• Не подходит для защиты двигателей с высокими пусковыми токами (>7×Iн) без предварительной настройки реле

Примеры использования

• Управление насосом водоснабжения мощностью 3 кВт
• Включение вентилятора охлаждения на станке
• Автоматический пуск конвейера в пищевой промышленности
• Контроль работы воздуходувки в системе вентиляции

Практические советы

• Выбирайте сечение проводов в соответствии с током нагрузки - для 10 А используйте медные жилы не менее 2,5 мм2
• Настройте тепловое реле РТТ5-10-1 точно на рабочий ток двигателя - между 7 и 10 А, не допускайте завышения
• Проверяйте плотность затяжки винтов после первых нескольких включений - возможна усадка проводов
• При использовании в помещениях с высокой влажностью - контролируйте наличие конденсата внутри корпуса
• При замене - убедитесь, что новый пускатель ПМ12-010220 УХЛ3 В имеет ту же маркировку и степень защиты IP54
