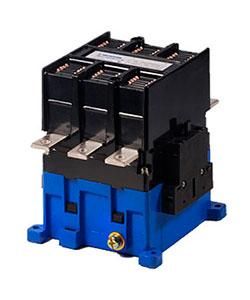

Пускатель электромагнитный ПМА-6100 УХЛ4 В, 110В, 2з+2р, 160А, нереверсивный, без реле, IP00 - ET011692 Электротехник

Пускатель электромагнитный ПМА-6100 УХЛ4 В, 110В, 2 з+2р, 160А, нереверсивный, без реле, IP00 - это контактный аппарат для дистанционного включения и отключения силовой цепи с током до 160 А. Применяется в промышленных щитах и системах автоматизации, особенно там, где требуется надёжное управление двигателями и оборудованием без необходимости встроенной тепловой защиты.

Назначение и область применения

Пускатель электромагнитный ПМА-6100 УХЛ4 В предназначен для частого коммутирования электрических цепей переменного тока напряжением до 380 В. Он используется для запуска и остановки оборудования: электродвигателей насосов, вентиляторов, компрессоров, конвейеров, станков, систем освещения и АВР. Подходит для сборки шкафов управления, щитов распределения и других комплектных устройств. Отличается от классических пускателей тем, что не имеет встроенного теплового реле - его можно дополнять внешними модулями по требованию системы.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу при высоких нагрузках на силовых контактах.
• Напряжение катушки управления: 110 В AC - работает от сети переменного тока 110 В; важно соблюдать соответствие напряжения управляющей цепи.
• Род тока: Переменный (AC) - совместим только с сетями 50–60 Гц, не постоянный ток.
• Число вспомогательных контактов: 2 замыкающих (НО) + 2 размыкающих (НЗ) - используются для сигнализации состояния, блокировок и управления другими цепями.
• Степень защиты: IP00 - полностью открытый корпус, без защиты от пыли и воды; требует установки внутри защищённого электрошкафа.
• Способ монтажа: Монтажная плата - крепится болтами прямо на плату или DIN-рейку через переходную рамку (не включена в комплект).
• Напряжение главной цепи: До 380 В - максимальное рабочее напряжение силовых контактов.
• Исполнение: Нереверсивное - нельзя использовать для изменения направления вращения ; нужен второй аналогичный пускатель для реверса.

Совместимость и монтаж

Пускатель электромагнитный ПМА-6100 УХЛ4 В рассчитан на установку на монтажную плиту. Для удобства монтажа рекомендуется использовать специальные адаптеры или кронштейны, позволяющие закрепить его на DIN-рейке. Клеммы для подключения питания и нагрузки расположены сверху и снизу - обеспечивается удобный доступ при обслуживании. Управление осуществляется через катушку 110 В AC - необходимо предусмотреть источник управления соответствующего напряжения. Обязательно проверьте соответствие сечения провода и типа кабельных наконечников для тока 160 А - используйте медные наконечники с площадью сечения не менее 50 мм2.

Безопасность и стандарты

Пускатель электромагнитный ПМА-6100 УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Серии ПМА проходят испытания на механическую прочность, термическую стойкость и долговечность контактов. Однако из-за степени защиты IP00 использование вне герметичных шкафов недопустимо - риск поражения током и повреждения от пыли или влаги крайне высок.

Преимущества

• Высокая надёжность контактов благодаря качественному материалу и технологии изготовления.
• Отсутствие шума при работе - идеально для помещений с чувствительными условиями.
• Подходит для условий УХЛ4 - эксплуатация возможна при температуре от −40 C до +40 C и относительной влажности до 95 % без конденсации.
• Широко применяется в промышленности - легко найти запчасти и аналоги.
• Готов к использованию в составе сложных систем автоматизации - наличие двух пар вспомогательных контактов упрощает реализацию интерлоков и сигналов.

Ограничения применения

• Не содержит внутренней тепловой защиты - обязательно применять внешнее реле перегрузки при управлении двигателем.
• IP00 исключает установку на открытом воздухе, в сырых помещениях или местах с пылевыми выбросами.
• Нереверсивное исполнение - невозможно использовать для реверсирования двигателя одним устройством.
• Требуется внешний источник управления 110 В AC - несовместим с бытовыми сетями 220/380 В без преобразования.
• Не предназначен для частотного регулирования или импульсного управления - только дискретное включение/выключение.

Примеры использования

• Щит управления конвейерной линией на пищевом предприятии - один ПМА-6100 управляет основным двигателем, два вспомогательных контакта передают сигнал “работает” на HMI.
• Автоматический ввод резерва (АВР): ПМА-6100 в качестве основного контактора, соединён с контроллером, который активирует его при потере основного питания.
• Система освещения крупного склада: пускатель включает группу светильников по расписанию через PLC, вспомогательные контакты дают обратную связь о состоянии.
• Воздухообмен в цеху: управление вентилятором через кнопочные посты с питанием 110 В, установленный в металлическом шкафу IP54.

Практические советы

• Выбирая ПМА-6100, всегда проверяйте напряжение катушки - неверное значение (например, 220 В вместо 110 В) приведёт к выходу устройства из строя.
• Для увеличения срока службы контактов не включайте пускатель под значительной нагрузкой более 80% от номинала (160 А) постоянно - лучше взять модель на 200 А.
• При монтаже на плату используйте антивибрационные прокладки - удары и сотрясения снижают срок службы механизма.
• Не забывайте про обязательную защиту от перегрузки - даже если система кажется “легкой”, двигатель может заклинить.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление и подгорание влияют на надёжность.
