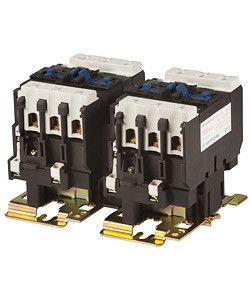

Пускатель электромагнитный ПМЛ-3500 УХЛ4 Б, 380В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP00 - ET515408 Электротехник

Пускатель электромагнитный ПМЛ-3500 УХЛ4 Б, 380В/50Гц, 2р+2з, 40А, реверсивный, без реле, IP00 - компактный реверсивный магнитный пускатель для управления трёхфазными двигателями до 40 А. Разработан для установки на монтажную плату, подходит для автоматизированных систем с ограниченным пространством. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3500 УХЛ4 Б предназначен для дистанционного запуска, остановки и переключения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, вентиляторы, станки с ЧПУ, подъёмники. Отсутствие встроенного теплового реле позволяет использовать его в составе сложных систем управления с внешними защитными устройствами.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока, 50 Гц
• Номинальный рабочий ток: 40 А
• Коммутируемая мощность: до 16 кВт
• Количество нормально открытых (НО) контактов: 5
• Исполнение: реверсивное - два контактора в одном корпусе для переключения фаз
• Тип подключения: винтовые зажимы для силовых проводов
• Степень защиты: IP00 - без защиты от прикосновений и попадания пыли/влаги
• Способ монтажа: крепление на монтажную плату (панель)
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C
• Контакты: изготовлены из серебряного сплава для снижения нагрева и увеличения срока службы

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3500 УХЛ4 Б рассчитан на установку исключительно на монтажную плату. Для сборки требуются крепёжные отверстия и соответствующие крепёжные элементы. Клеммы для силовых проводов - винтовые, допускают зачистку жил до 2,5 мм2. Управление осуществляется через катушки, которые подключаются к цепям управления 220–380 В. Обязательно соблюдать полярность подключения катушек и не допускать одновременного включения обоих контакторов - возможна пробой фаз. Монтаж следует выполнять в закрытом щите, так как степень защиты IP00 не предохраняет от внешних воздействий.

Безопасность и стандарты

Пускатель электромагнитный ПМЛ-3500 УХЛ4 Б соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Работает в сетях с глухозаземлённой нейтралью. Не рекомендуется для использования во взрывоопасных средах или местах с высокой влажностью без дополнительной герметизации корпуса.

Преимущества

• Высокая износостойкость контактов благодаря серебряному сплаву - срок службы выше среднего
• Низкое переходное сопротивление - минимизация потерь энергии и нагрева
• Отсутствие шума при работе - подходит для помещений с чувствительными условиями
• Широкий диапазон рабочих температур - можно применять в холодных цехах и на улице в защищённых корпусах
• Компактные габариты - экономия места на панелях управления

Ограничения применения

• Не имеет защиты от пыли и влаги (IP00) - нельзя устанавливать в открытом виде или в сырых помещениях
• Отсутствует встроенное тепловое реле - необходимо подключение внешней защиты от перегрузки
• Подходит только для переменного тока - не используется в постоянном токе
• Требуется точное соблюдение схемы реверса - неверное подключение вызывает короткое замыкание
• Не предназначен для частотного регулирования - управляет только пуском/остановкой/реверсом

Примеры использования

• Реверсивный привод ленточного конвейера в пищевой промышленности
• Управление насосом в системе охлаждения станка с ЧПУ
• Переключение направления вращения вентилятора в вентиляционной камере
• Автоматическая система подачи материалов на производстве с изменением направления движения

Практические советы

• Обязательно используйте внешнее тепловое реле или электронный защитный модуль - ПМЛ-3500 не защищает двигатель от перегрузки
• Проверьте посадочные отверстия перед монтажом - совпадают с типичными размерами для плат формата DIN
• Зажимайте провода плотно, но без перетяжки - повреждение медной жилы снижает контакт
• Для длительной работы в условиях вибрации используйте контргайки на винтах
• При проектировании схемы учтите блокировку между двумя контакторами - механическая или электрическая
• При использовании в холодных условиях проверьте работоспособность после длительного простоя - возможна конденсация внутри корпуса
