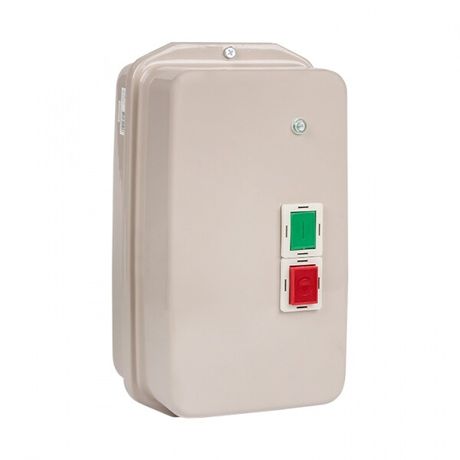

Пускатель магнитный ПМЛ-4230-50А-230В с тепловым реле 37-50А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-50-230v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 50А 230В с реле тепловой защиты и индикатором - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной влажности, пыли и агрессивной среды. Бренд EKF предлагает этот пускатель в серии PROxima как надёжную и сертифицированную альтернативу сборкам из отдельных элементов.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает прямой пуск двигателя и защищает его от длительных перегрузок, обрыва фазы и других аварийных режимов. Подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании, где требуется частый запуск и высокая степень защиты.

Технические характеристики

• Номинальный ток: 50 А (переменный ток AC-3, 400 В)
• Напряжение катушки управления: 230 В переменного тока
• Мощность двигателя: до 22 кВт при 400 В / 15 кВт при 230 В
• Число силовых полюсов: 3
• Тепловое реле: диапазон уставок 37–50 А, класс защиты 10
• Номинальный условный ток короткого замыкания: 3000 А
• Максимальное сечение кабеля: 25 мм2 (винтовые зажимы)
• Индикация: один светодиодный индикатор работы
• Температурный режим: работа при температуре до +40 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с возможностью эксплуатации в закрытых помещениях
• Класс координации: 2 (по IEC 60947-4-3)
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель магнитный в корпусе IP65 КМЭ 50А 230В с реле тепловой защиты и индикатором смонтирован в единую оболочку с сальниками и шестью постами управления. Монтаж осуществляется на DIN-рейку или монтажную плату. Для подключения питания и нагрузки используются винтовые зажимы - допускаются провода сечением до 25 мм2. Оболочка имеет герметичную защиту IP65, что исключает попадание пыли и струй воды. Индикатор работает от управляющего контура - горит при включенном состоянии.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Защита IP65 гарантирует работу в пыльных и влажных средах. Тепловое реле реагирует на перегрев двигателя и отключает питание при превышении порога в течение заданного времени. Возможна аварийная остановка через внешние кнопки. Конструкция выполнена так, чтобы минимизировать риск случайного включения после сбоя - функция перезапуска доступна только при активации оператором.

Преимущества

• Цельный корпус с IP65 снижает необходимость в дополнительной защите оборудования
• Встроенные сальники позволяют легко протянуть кабели без потери степени защиты
• Тепловое реле с регулируемой уставкой (37–50 А) адаптируется под конкретный двигатель
• Интегрированный индикатор даёт наглядную информацию о текущем состоянии устройства
• Высокая коммутационная способность (3000 А) обеспечивает отказоустойчивость даже при коротком замыкании
• Гарантия 7 лет указывает на долговечность материалов и сборки

Ограничения применения

• Не постоянного тока - только переменный ток 230–400 В
• Максимальная температура эксплуатации +40 C; при более высоких значениях необходимо принудительное охлаждение или перемещение в прохладное место
• Запрещено использовать вне закрытых помещений без дополнительной защиты от осадков - IP65 не предусматривает прямого воздействия струи воды под давлением
• Только для асинхронных двигателей с короткозамкнутым ротором - не подходит для синхронных, коллекторных или однофазных машин
• Не рассчитан на частотное управление - требует прямого включения в сеть

Примеры использования

• Воздушные завесы и вентиляционные системы - там, где важна защита от пыли и сырости
• Производственные линии с автоматическим запуском/остановкой
• Насосные станции в пищевой и химической промышленности
• Оборудование в цехах с высокой влажностью: мойки, сушилки, бактериальные камеры
• Автоматические гаражные ворота и другие механизмы с частым циклом работы

Практические советы

• Выбирая пускатель, проверьте соответствие тока двигателя уставке реле (37–50 А); если двигатель потребляет менее 37 А - используйте другой тип реле
• При монтаже на DIN-рейку соблюдайте минимальный зазор между соседними устройствами - рекомендовано не менее 10 мм для теплоотвода
• При использовании в системах с аварийной остановкой подключите кнопку “Стоп” последовательно с контактами управления - это гарантированно отключит питание
• Избегайте прямого попадания воды на корпус - хотя IP65 защищает от брызг, длительное воздействие жидкости может повредить внутреннюю электронику
• Проверяйте затяжку винтов каждые 6 месяцев - особенно в вибрационных средах
• Пускатель КМЭ 50А совместим с другими изделиями серии PROxima - можно формировать унифицированные щитовые решения
