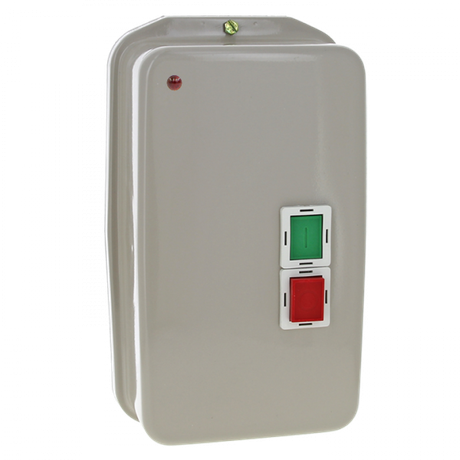

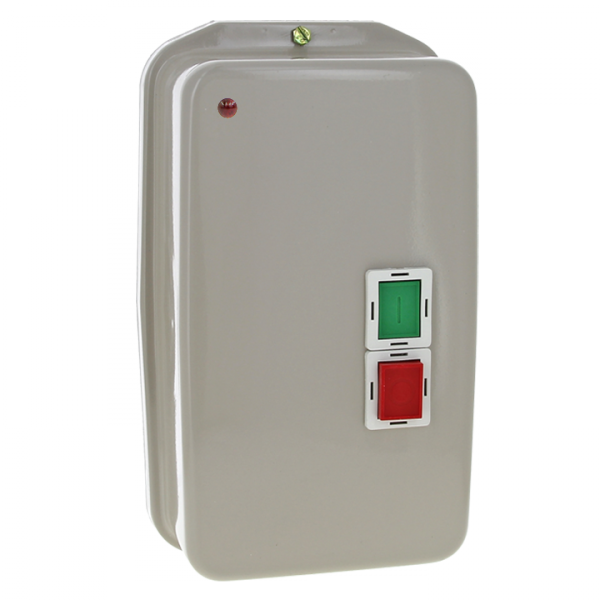

Пускатель магнитный ПМЛ-5230-80А-400В с тепловым реле 63-80А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-80-400v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 80А 400В с реле термической защиты и индикатором - это готовое решение для дистанционного запуска и защиты трёхфазных двигателей мощностью до 37 кВт. Бренд EKF предлагает этот пускатель в сериях PROxima как надёжную и защищённую единицу для промышленного оборудования.

Назначение и область применения

Пускатель предназначен для удалённого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает безопасный пуск двигателя и автоматическую защиту от длительных перегрузок, обрыва фазы и других аварийных режимов. Подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании, где требуется частый запуск/остановка и высокая степень защиты.

Технические характеристики

• Номинальный ток: 80 А (при AC-3, 400 В)
• Напряжение катушки управления: 400 В переменного тока
• Защита от перегрузки: термореле с регулируемым порогом 63–80 А
• Класс защиты термореле: 10 - гарантирует отключение при длительном превышении тока
• Число силовых полюсов: 3 - для работы с трёхфазными сетями
• Номинальная мощность двигателя: 37 кВт (при 400 В и 230 В)
• Критический ток короткого замыкания: 3000 А - способен выдерживать кратковременные скачки
• Температурный диапазон: до +40 C - оптимизирован для помещений с нормальным микроклиматом
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Максимальное сечение провода: 25 мм2 - позволяет использовать кабель большего диаметра
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель собран как единый модуль: контактор КМЭ, термореле РТЭ и корпус уже установлены совместно. Монтаж выполняется на стандартную DIN-рейку. Для подключения используются винтовые зажимы - достаточно затянуть провода сечением до 25 мм2. Оболочка имеет сальники для герметизации входящих кабелей. Комплектация включает один normally open контакт для сигнализации положения, что позволяет подключить индикацию в систему контроля. Перезапуск возможен после срабатывания термореле - как через кнопку на самом пускателе, так и с помощью внешнего устройства.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Соответствует классу координации 2 по IEC 60947-4-3 - обеспечивает минимальную вероятность повреждения при КЗ. Защита IP65 снижает риск отказа из-за попадания пыли и брызг воды. Применение термического реле с классом 10 исключает ложные срабатывания при кратковременных перегрузках.

Преимущества

• Цельный корпус IP65 - не требует дополнительной защиты при установке в сыром или пыльном месте
• Высокая коммутационная способность - 3000 А при КЗ делают изделие устойчивым к импульсным нагрузкам
• Автоматическая защита от обрыва фазы - продлевает жизнь двигателю
• Возможность внешней блокировки и перезапуска - удобна для интеграции в системы автоматизации
• Длинная гарантия (7 лет) - указывает на качество сборки и долговечность компонентов

Ограничения применения

• Не постоянного тока - работает только с переменным током 400 В
• Максимальная температура эксплуатации +40 C - нельзя устанавливать в помещениях без кондиционирования выше этого значения
• Только три полюса - не подходит для однофазных или четырёхполюсных схем
• Отсутствие собственной световой индикации - сигнал о состоянии можно получить лишь через внешние элементы
• Кнопки управления встроены, но не имеют функции “стоп” - для аварийной остановки нужен внешний выключатель

Примеры использования

• Промышленный конвейер с асинхронным двигателем 37 кВт - пускатель обеспечивает мягкий запуск и защиту от заклинивания
• Водонасосная станция в цеху с высокой влажностью - IP65 защищает от брызг и паров
• Оборудование на пищевом производстве - легко моется, не боится мойки
• Система вентиляции с частым включением - возможность перезапуска и термозащита увеличивают срок службы

Практические советы

• Выбирая пускатель, проверьте соответствие тока двигателя диапазону термореле (63–80 А): двигатель 37 кВт идеально вписывается; меньшие - потребуют другой модели
• При использовании в холодных помещениях учтите, что UHL4 допускает работу при минусовых температурах, но не ниже −25 C - уточните спецификацию
• Для подключения используйте медные жилы с гильзовкой - это повысит надёжность винтовых зажимов
• Если планируете управление с пульта, подключите внешнюю кнопку к контактам управления - они поддерживают дистанционный перезапуск
• Проверьте наличие свободного места на DIN-рейке перед установкой - пускатель занимает около 6 модулей
