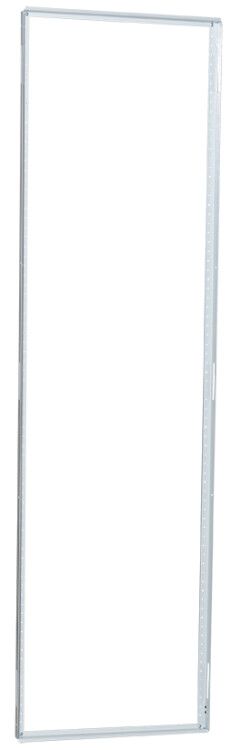

Рама под панели ЛГ/ЛМА для ВРУ 2000х600хХХХ (Н=1950) SMART | YKV-RAMA-2000-600 IEK

Рама под панели ЛГ/ЛМА для ВРУ 2000х600хХХХ (высота 1950 мм) SMART от IEK - это металлическая основа для установки оперативных панелей внутри распределительного устройства ВРУ. Конструкция выполнена из стали с порошковым покрытием RAL 7035, рассчитана на долгий срок службы и совместима с типовыми панелями серии SMART.

Назначение и область применения

Рама под панели ЛГ/ЛМА для ВРУ 2000х600хХХХ (высота 1950 мм) SMART используется для фиксации оперативных панелей в дверном проёме шкафа ВРУ. Она обеспечивает жесткую и точную посадку панелей управления, контроля и сигнализации. Применяется в промышленных распределительных устройствах, где требуется надёжная механическая база для компонентов автоматизации и защиты.

Технические характеристики

• Тип изделия: рама монтажная
• Материал: сталь
• Формат: 2000×600 мм (ширина × глубина), высота 1950 мм
• Цвет покрытия: RAL 7035 (серый матовый)
• Срок службы: 25 лет
• Совместима с панелями типа ЛГ/ЛМА серии SMART

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для ВРУ 2000х600хХХХ (высота 1950 мм) SMART предназначена исключительно для установки в дверной проём шкафа ВРУ. Крепление осуществляется через предварительно подготовленные отверстия в корпусе шкафа. Для правильной сборки необходимо соблюдать габариты проёма: ширина 600 мм, высота 1950 мм. Панели ЛГ/ЛМА должны точно соответствовать формату рамы - отклонения в размерах недопустимы. Монтаж выполняется до установки внутреннего оборудования, чтобы избежать перегрузки конструкции.

Преимущества

• Высокая прочность стальной конструкции обеспечивает устойчивость к деформациям при длительной нагрузке
• Порошковое покрытие RAL 7035 защищает от коррозии и легко моется
• Стандартный формат позволяет заменить повреждённую раму без переделки шкафа
• Совместимость с серией SMART упрощает комплектацию и сервисное обслуживание

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не поддерживает тяжёлое оборудование массой более 40 кг на единицу панели
• Не совместима с панелями других серий или нестандартных размеров
• Требует предварительной подготовки проёма в шкафу - нельзя использовать как самостоятельную стенку

Примеры использования

Рама под панели ЛГ/ЛМА для ВРУ 2000х600хХХХ (высота 1950 мм) SMART применяется в:

• Шкафах ВРУ на промышленных объектах - для установки кнопочных постов, индикации, реле и коммуникационных модулей
• Агрегатах с системами АСУ ТП - когда требуется централизованное расположение элементов управления
• Объектах ЖКХ и энергетики - там, где важна стандартизированная сборка и быстрая замена панелей

Практические советы

• Перед монтажом проверьте соответствие размеров проёма в шкафе - допуск по высоте +-2 мм, по ширине +-1 мм
• Используйте антивибрационные прокладки между рамой и корпусом шкафа при установке в условиях повышенной вибрации
• При замене старой рамы сохраните оригинальные крепёжные отверстия - новые панели серии SMART имеют одинаковое расположение креплений
• Не используйте сварку для доработки рамы - это нарушает целостность антикоррозийного покрытия
• При заказе нескольких единиц убедитесь, что все экземпляры относятся к одной партии - цвет RAL 7035 может немного отличаться между партиями
