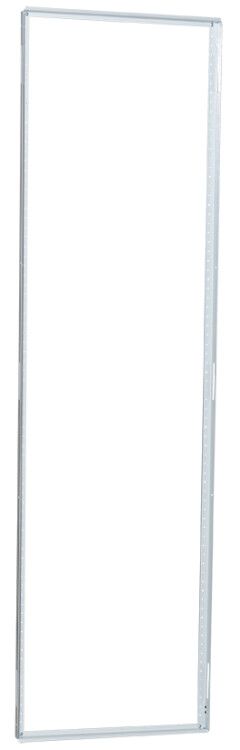

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1750) SMART | YKV-RAMA-1800-600 IEK

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1750) SMART от IEK - металлическая основа для компактной и надёжной установки распределительных панелей в шкафах ВРУ SMART и ВРУ TITAN. Предназначена для систем автоматизации и управления электрооборудованием в промышленных объектах.

Назначение и область применения

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1750) SMART используется исключительно в составе шкафов ВРУ SMART и ВРУ TITAN. Её задача - обеспечить жёсткую и точную фиксацию панелей ЛГ и ЛМА, предотвращая перекосы и вибрации при работе оборудования. Подходит для установки в цехах, на трансформаторных подстанциях, в зданиях с распределительными пунктами высокой плотности.

Технические характеристики

• Габариты: 1800 мм (высота) × 600 мм (глубина) × ХХХ мм (толщина); рабочая высота для монтажа панелей - 1700 мм
• Материал: сталь, гальванизированная для защиты от коррозии
• Цвет: RAL 7035 (серый каменный)
• Исполнение: рама монтажная, без крышки и боковых стенок
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1750) SMART совместима только с панелями ЛГ и ЛМА, предназначенными для серий SMART и TITAN. Монтируется на направляющие шкафа ВРУ с помощью болтовых соединений. Установка требует выравнивания по уровню перед фиксацией. Отверстия для крепления панелей уже выполнены - необходимо лишь совместить крепёжные отверстия панели с отверстиями рамы.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Стандартный цвет RAL 7035 соответствует внешнему виду корпусов ВРУ SMART/TITAN
• Запроектирована с учётом реальных габаритов панелей - позволяет использовать всё доступное пространство (1700 мм)
• Не требует дополнительного крепления - устанавливается как часть базовой системы шкафа

Ограничения применения

• Не предназначена для самостоятельного использования - работает только внутри шкафов ВРУ SMART или TITAN
• Не поддерживает монтаж панелей других типов (например, КРУ, ЩО, ШАП)
• Не имеет встроенной защиты от пыли или влаги - герметичность обеспечивается самими панелями и корпусом шкафа
• Не рекомендуется применять вне помещений или в условиях повышенной влажности без дополнительной изоляции шкафа

Примеры использования

• Установка в промышленном ВРУ на заводе для размещения реле защиты и контакторов
• Формирование секций распределительного щита в ЖКХ с использованием панелей ЛГ для контроля освещения
• Монтаж в модульных подстанциях типа TITAN для компактного размещения автоматических выключателей

Практические советы

• Перед заказом проверьте, что ваш шкаф ВРУ относится к серии SMART или TITAN - рама не подойдёт к другим моделям
• Учитывайте, что полезная высота для панелей составляет 1700 мм - не используйте элементы выше этого значения
• При сборке шкафа убедитесь, что рама установлена строго вертикально - даже небольшой перекос затруднит монтаж панелей
• Для долговечности избегайте воздействия острых предметов на поверхность рамы - царапины могут нарушить антикоррозийное покрытие
