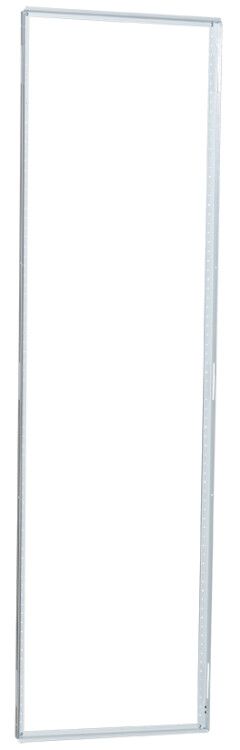

Рама под панели ЛГ/ЛМА для ВРУ 2000х450хХХХ (Н=1950) SMART | YKV-RAMA-2000-450 IEK

Рама под панели ЛГ/ЛМА для ВРУ 2000х450хХХХ (Н=1950) от IEK - металлическая основа для монтажа распределительных панелей в шкафах ВРУ SMART и ВРУ TITAN. Обеспечивает жесткую фиксацию и точную геометрию установки, обеспечивая долговечность и надежность сборки. Артикул ykv-rama-2000-450.

Назначение и область применения

Рама под панели ЛГ/ЛМА для ВРУ 2000х450хХХХ (Н=1950) предназначена для монтажа панелей типа ЛГ и ЛМА внутри вертикальных распределительных устройств (ВРУ). Применяется исключительно в комплектациях ВРУ SMART и ВРУ TITAN от IEK. Используется в промышленных объектах, на предприятиях, в зданиях с централизованной системой электроснабжения - там, где требуется модульный и стандартизированный подход к размещению аппаратуры управления и защиты.

Технические характеристики

• Габариты: высота 1950 мм, ширина 2000 мм, глубина 450 мм
• Полезная высота для установки панелей: 1900 мм (остаток 50 мм - технологический запас для крепления и проводки)
• Материал: сталь - прочная, устойчивая к деформации, подходит для тяжелых нагрузок
• Цвет: RAL 7035 (серый светло-матовый) - совпадает с цветовой гаммой корпусов ВРУ SMART и TITAN
• Исполнение: рама монтажная, без крышек и дверей - служит только как несущий каркас
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для ВРУ 2000х450хХХХ (Н=1950) совместима только с панелями ЛГ и ЛМА, предназначенными для серий ВРУ SMART и VRTU TITAN. Установка выполняется путем фиксации панелей на предварительно смонтированную раму с помощью болтов или специальных крепежных элементов, входящих в комплект панелей. Крепление рамы к корпусу ВРУ осуществляется через боковые направляющие или сварные точки - зависит от модели шкафа. Перед монтажом проверьте соответствие размеров панелей и проема рамы - допуск по высоте +-2 мм.

Преимущества

• Высокая механическая жесткость благодаря стальной конструкции - минимизирует вибрацию и перекосы при длительной эксплуатации
• Стандартизированная форма и размеры обеспечивают быстрый и беспроблемный монтаж в рамках серии ВРУ SMART
• Цвет RAL 7035 соответствует всем другим элементам шкафа - сохраняет эстетичный вид без необходимости покраски
• Запас по высоте (1900 мм вместо 1950 мм) позволяет легко прокладывать кабели и устанавливать крепеж без перегрузки рамы

Ограничения применения

• Не применяется вне серий ВРУ SMART и TITAN - несовместима с другими типами шкафов или панелей
• Не является герметичным или защищённым корпусом - не заменяет оболочку ВРУ, требует наличия внешней двери и уплотнений
• Не рассчитана на самостоятельную установку - должна использоваться только как часть готовой системы ВРУ
• Не подходит для наружного монтажа - материал не имеет антикоррозийного покрытия выше базового

Примеры использования

• Установка в промышленном ВРУ SMART на заводе для размещения автоматических выключателей и контакторов ЛГ-типа
• Монтаж в распределительном щите TITAN в административном здании для группировки счетчиков и реле защиты
• Альтернатива старому каркасу при реконструкции существующего ВРУ - замена изношенной рамы на новую ykv-rama-2000-450

Практические советы

• Перед заказом убедитесь, что ваша панель ЛГ/ЛМА имеет высоту ≤1900 мм - иначе не поместится
• При монтаже используйте уровень - даже небольшой перекос может затруднить установку последующих панелей
• Не нагружайте раму весом более 80 кг - максимальная нагрузка указана для равномерного распределения массы
• При ремонте или замене - всегда используйте оригинальные крепежи от IEK; сторонние детали могут нарушить геометрию
• Храните раму в сухом помещении до монтажа - влага может вызвать локальные следы коррозии на кромках стали
