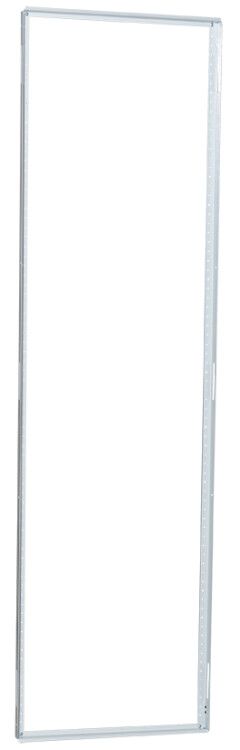

Рама под панели ЛГ/ЛМА для ВРУ 1800х450хХХХ (Н=1750) SMART | YKV-RAMA-1800-450 IEK

Рама под панели ЛГ/ЛМА для ВРУ 1800х450хХХХ (Н=1750) SMART от IEK - металлическая основа для компактной и надёжной установки распределительных панелей в шкафах ВРУ SMART и ВРУ TITAN. Артикул ykv-rama-1800-450 обеспечивает точную фиксацию панелей с высокой механической устойчивостью.

Назначение и область применения

Рама под панели ЛГ/ЛМА для ВРУ 1800х450хХХХ (Н=1750) SMART предназначена для монтажа панелей типа ЛГ и ЛМА внутри вертикальных распределительных устройств (ВРУ) серий SMART и TITAN. Обеспечивает жёсткую и выровненную базу, на которую крепятся панели управления, автоматики и защиты. Применяется в промышленных объектах, энергообъектах, ЖКХ и на транспорте там, где требуется компактная и долговечная сборка силового оборудования.

Технические характеристики

• Высота рамы: 1750 мм
• Ширина: 1800 мм
• Глубина: 450 мм
• Полезная высота для установки панелей: 1700 мм
• Материал: сталь - прочный, устойчивый к деформациям
• Цвет: RAL 7035 (серый матовый) - совместим с цветовой гаммой корпусов ВРУ SMART
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях промышленного производства
• Исполнение: рама монтажная - не является герметичным корпусом, служит только как несущая конструкция

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для ВРУ 1800х450хХХХ (Н=1750) SMART совместима исключительно с панелями ЛГ и ЛМА, предназначенными для систем ВРУ SMART и TITAN. Монтируется внутрь корпуса ВРУ с помощью болтовых соединений. Крепление панелей осуществляется через предварительно подготовленные отверстия на раме - не требует сверления. Установка возможна только в уже собранных шкафах ВРУ. Габариты рамы соответствуют стандартному исполнению ВРУ, что позволяет использовать её как замену оригинальной конструкции.

Преимущества

• Высокая жесткость стальной конструкции снижает риск перекоса панелей при нагрузках
• Точное соответствие габаритов 1800×450 мм гарантирует плотную посадку в шкафах ВРУ
• Цвет RAL 7035 обеспечивает единый внешний вид всей системы
• Не требует специальных инструментов для монтажа - подходит для быстрой замены или модернизации
• Срок службы 25 лет делает её экономически выгодной в долгосрочной перспективе

Ограничения применения

• Не предназначена для самостоятельного использования - должна монтироваться только внутри корпуса ВРУ
• Не защищает от пыли, влаги или ударов - функции защиты выполняют установленные на ней панели
• Подходит только для панелей ЛГ/ЛMA; несовместима с другими типами панелей (например, ЛА, ЛП, ЛК)
• Не рекомендуется применять вне температурного диапазона, указанного для ВРУ SMART/TITAN (обычно –25C…+40C)

Примеры использования

• Установка в новом ВРУ SMART на промышленном предприятии для размещения автоматических выключателей и контакторов
• Замена износившейся рамы в старом ВРУ TITAN при капитальном ремонте
• Сборка распределительного щита в здании ЖКХ с использованием готовых панелей ЛГ/ЛМА
• Монтаж в цехах с повышенной вибрацией - благодаря стальной основе сохраняется точность расположения элементов

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа ВРУ была не менее 450 мм - иначе рама не поместится
• Убедитесь, что панели ЛГ/ЛМА имеют высоту до 1700 мм - иначе они не войдут в полезное пространство
• При замене используйте тот же артикул ykv-rama-1800-450 - другие модели даже схожих размеров могут отличаться по местам крепления
• При сборке не затягивайте болты слишком сильно - это может повредить резьбу в стали или вызвать деформацию рамы
• Для удобства монтажа можно временно закрепить раму на полу шкафа перед установкой панелей - так проще выровнять уровень
