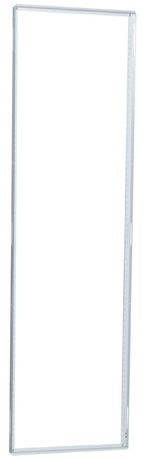

Рама под панели ЛГ/ЛМА для ГРЩ 1800х800хХХХ SMART | YKV-RAMA-1800-800-S IEK

Рама под панели ЛГ/ЛМА для распределительного щита (ГРЩ) 1800х800хХХХ SMART от IEK - металлическая основа для фиксации панелей управления в силовых щитах. Применяется в системах распределения электроэнергии, где требуется жесткая и долговечная платформа для монтажа оборудования серии SMART.

Назначение и область применения

Рама под панели ЛГ/ЛМА для распределительного щита (ГРЩ) 1800х800хХХХ SMART предназначена для установки и крепления панелей типа ЛГ и ЛМА внутри шкафов ГРЩ. Обеспечивает механическую устойчивость, точную геометрию расположения элементов и возможность секционирования внутреннего пространства щита. Подходит для промышленных объектов, энергообъектов, ЖКХ и других мест, где используются стандартизированные панели управления.

Технические характеристики

• Размеры: 1800 мм (высота) × 800 мм (ширина) - соответствует стандартным габаритам панелей ЛГ/ЛMA;
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям;
• Цвет: RAL 7035 (серый матовый) - совместим с цветовой гаммой корпусов IEK SMART;
• Исполнение: рама монтажная - не является герметичной конструкцией, служит исключительно как несущий каркас;
• Срок службы: 25 лет - при условии соблюдения правил монтажа и эксплуатации в условиях, не вызывающих коррозию.

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для распределительного щита (ГРЩ) 1800х800хХХХ SMART совместима с панелями серии ЛГ и ЛМА от IEK, а также с аналогичными изделиями, имеющими те же габариты и точки крепления. Монтируется на стенки шкафа ГРЩ с помощью болтов или сварки. Для надежной фиксации рекомендуется использовать крепеж, соответствующий толщине стенок шкафа. Установка должна выполняться до монтажа самих панелей - рама формирует базовую плоскость для выравнивания всех модулей.

Преимущества

• Высокая жесткость конструкции из стали предотвращает провисание и перекосы при нагрузках;
• Стандартные размеры обеспечивают взаимозаменяемость с другими решениями IEK SMART;
• Цвет RAL 7035 позволяет сохранить единый внешний вид всей системы управления;
• Увеличенный срок службы снижает необходимость замены в течение всего жизненного цикла объекта.

Ограничения применения

• Не предназначен для использования вне закрытых шкафов - не имеет защиты от пыли, влаги или воздействия окружающей среды;
• Не поддерживает монтаж панелей других типов, кроме ЛГ/ЛМА, за исключением совпадения габаритов и крепежных отверстий;
• Не рассчитана на самостоятельное восприятие веса тяжелого оборудования - все массовые компоненты должны крепиться напрямую к панелям, а не к раме;
• Не используется в помещениях с высокой коррозионной активностью (например, химические производства) без дополнительной антикоррозийной обработки.

Примеры использования

• Установка в ГРЩ на промышленном предприятии для размещения автоматических выключателей, контакторов и реле;
• Формирование секций в распределительном щите многоквартирного дома с использованием нескольких панелей ЛГ;
• Монтаж в щитовых на тепловых пунктах, где требуется четкое разделение функциональных зон управления.

Практические советы

• Перед монтажом проверьте соответствие размеров рамы и панелей - даже небольшое расхождение может затруднить установку;
• При сборке шкафа используйте уровень - отклонение более 2° может повлиять на работу механизмов панелей;
• Если рама будет установленна в сыром помещении, дополнительно обработайте края и места крепления противокоррозийным составом;
• Артикул ykv-rama-1800-800-s - единственный в линейке SMART с этими габаритами; другие размеры требуют другого артикула.
