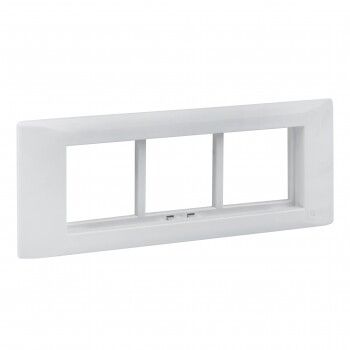

Рамка 3-м 6мод. + суппорт для парапетного кабельного канала C-Line EKF sup-6-105-50

Рамка с суппортом на 6 модулей (3 поста) для парапетного кабельного канала C-Line от EKF (артикул sup-6-105-50) предназначена для удобной установки модульных устройств внутри парапетного кабельного канала, обеспечивая чистую и организованную прокладку проводов в офисах, производствах и медучреждениях.

Назначение и область применения

Эта рамка используется совместно с парапетными кабельными каналами серии C-Line для монтажа электроустановочных изделий модульного формата - например, розеток, выключателей, сетевых фильтров или автоматических выключателей. Устанавливается на уровне подоконника или рабочей зоны, где требуется скрытая прокладка кабелей без нарушения интерьера. Подходит для офисов, производственных помещений, лабораторий и медицинских учреждений.

Технические характеристики

• Тип изделия: рамка с суппортом
• Количество постов: 3 (поддерживает до 6 модулей 45×45 мм или комбинацию 45×45 мм и 22,5×45 мм)
• Материал корпуса: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и химическим воздействиям
• Ширина: 183 мм
• Высота: 45 мм
• Диаметр отверстия для прохода кабеля: 135 мм
• Покрытие: оцинкованное - повышает долговечность металлических элементов суппорта
• Цвет: белый - соответствует стандартному цвету электроустановочных изделий
• Содержание галогенов: отсутствует - материал безопасен при горении, не выделяет токсичных газов

Совместимость и монтаж

Рамка совместима исключительно с парапетными кабельными каналами серии C-Line от EKF. Для установки необходимо:

• Закрепить кабельный канал на стене на высоте подоконника или рабочей поверхности;
• Продеть через отверстие диаметром 135 мм необходимые кабели;
• Установить рамку внутрь канала до щелчка - она фиксируется за счет жесткого суппорта из оцинкованной стали;
• Вставить в посты модульные устройства (розетки, выключатели и т.п.) стандартного размера 45×45 мм или 22,5×45 мм.

Не требует дополнительных крепежей - вся нагрузка передается на сам канал. Совместима с продукцией серии PROxima.

Преимущества

• Обеспечивает плотную и надежную фиксацию модулей без люфтов даже при частых подключениях
• Изготовлена из галоген-free ПВХ - безопасна для закрытых помещений с повышенными требованиями к экологии
• Оцинкованный суппорт предотвращает коррозию и увеличивает срок службы
• Белый цвет гармонирует с большинством декоративных решений интерьеров
• Поддерживает одновременную установку до шести модулей - экономит место и снижает количество точек выхода кабелей

Ограничения применения

• Не предназначена для открытой прокладки - работает только внутри парапетного кабельного канала C-Line
• Не подходит для установки в условиях постоянного контакта с водой или высокой влажностью вне канала
• Не рекомендуется использовать с модулями других производителей, имеющими отличные габариты или систему крепления
• Не применяется в качестве самостоятельного кабельного канала - требует наличия основного профиля C-Line

Примеры использования

• Установка трех двойных розеток в офисном пространстве под окном
• Монтаж сети питания для компьютеров и периферии в лаборатории
• Размещение выключателей и розеток в медицинском кабинете рядом с рабочим столом
• Организация скрытой точки доступа для видеонаблюдения или IP-телефона в производственной зоне

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабельного канала соответствует 135 мм - иначе рамка не войдет
• При использовании смешанных модулей (например, два 45×45 мм и четыре 22,5×45 мм) соблюдайте баланс нагрузки между постами
• Не затягивайте крепежи модулей слишком сильно - ПВХ рамка чувствительна к деформации
• Для обслуживания достаточно просто вынуть модули - рамка остается на месте и не требует демонтажа канала
• Артикул sup-6-105-50 всегда заказывайте вместе с подходящим профилем C-Line - они работают как единая система
