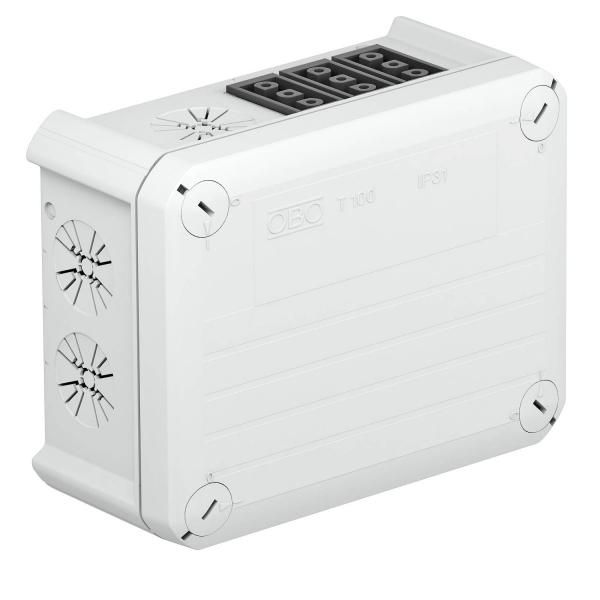

Коробка распределительная T100, 150x116x67 мм, с разъемами Wieland (T 100 WB 3S3) | 2007813 OBO Bettermann

Коробка распределительная T100 150x116x67 мм с разъемами Wieland (T 100 WB 3S3) — компактный корпус из полипропилена для организации внутренней проводки в помещениях с повышенными требованиями к защите от пыли и влаги. Артикул T 100 WB 3S3 обеспечивает совместимость со стандартными разъёмами Wieland и подходит для открытой установки на стены или щитовые рамы.

Назначение и область применения

Коробка распределительная T100 150x116x67 мм с разъемами Wieland (T 100 WB 3S3) предназначена для сборки и распределения электрических цепей внутри помещений. Подходит для монтажа в системах управления, автоматизации, освещения и слаботочных сетях. Применяется там, где требуется надёжная защита от внешних воздействий — например, на производствах, в административных зданиях, на транспорте или в объектах с контролируемой средой.

Технические характеристики

• Габариты: 150 × 116 × 67 мм — компактный формат для ограниченного пространства;
• Материал: полипропилен — устойчив к химическим веществам, не выделяет токсины при нагреве;
• Степень защиты: IP54 — защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды с любого направления;
• Номинальное напряжение изоляции: 500 В — безопасное использование в бытовых и промышленных сетях до 400 В переменного тока;
• Температурный диапазон: от –5 °C до +60 °C — работает в неотапливаемых помещениях и на улице при умеренных температурах;
• Цвет: RAL 7035 (серый каменный) — нейтральный оттенок для индустриального дизайна;
• Количество входов: 4 — позволяет подключить четыре кабеля через предварительно намеченные отверстия;
• Крепление крышки: винтовое — обеспечивает плотное закрывание и возможность пломбирования;
• Пломбируемость: да — можно запечатать для контроля доступа и соблюдения требований безопасности;
• Ввод с тыльной стороны: да — удобно при монтаже на стену или шкаф;
• Соединяемый в ряд: да — несколько коробок можно смонтировать рядом без потери функциональности;
• Не содержит галогенов — безопасен при возгорании, не выделяет едких газов;
• Поверхность: необработанная — без антикоррозийного покрытия, так как материал сам по себе устойчив к коррозии.

Совместимость и монтаж

Коробка распределительная T100 150x116x67 мм с разъемами Wieland (T 100 WB 3S3) совместима с разъёмами серии Wieland, что позволяет легко подключать модульные устройства без адаптеров. Монтаж осуществляется открытым способом — на стену, раму или профиль с помощью крепёжных отверстий в основании. Для ввода кабелей используются предварительно намеченные отверстия: их можно расширить ножом или пробить специальным инструментом. Крышка фиксируется четырьмя винтами — после монтажа её можно запечатать пломбой.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 — допущена к применению на объектах атомной энергетики;
• Занесена в Реестр промышленной продукции РФ (№ 1367\8\2023) — соответствует требованиям законодательства Российской Федерации;
• Соответствует нормам по экологической безопасности — материал не содержит галогенов, что снижает риск образования ядовитых продуктов горения;
• Условия эксплуатации соответствуют ГОСТ Р 51317.4.4 и IEC 60947-1 для распределительных устройств.

Преимущества

• Высокая механическая прочность полипропилена при сохранении лёгкости — удобно транспортировать и устанавливать;
• Удобство монтажа благодаря заранее подготовленным местам для ввода кабелей — не нужна доработка корпуса;
• Возможность последовательного соединения нескольких коробок — экономит место и время при масштабировании системы;
• Поддержка пломбировки — важна для объектов с регламентированной безопасностью;
• Широкий температурный диапазон — подходит для холодных и жарких помещений без дополнительного обогрева или охлаждения.

Ограничения применения

• Не предназначен для наружной установки под открытым небом — степень защиты IP54 недостаточна для постоянного воздействия дождя или снега;
• Не рекомендован для установки в местах с частыми перепадами температуры ниже –5 °C или выше +60 °C — возможна потеря эластичности материала;
• Не используется в взрывоопасных зонах — отсутствует сертификат Ex;
• Не подходит для высокочастотных или радиочастотных систем — не имеет экранной защиты.

Примеры использования

• Распределительные точки на конвейерах в пищевой промышленности;
• Контрольные пункты освещения в торговых центрах;
• Обвязка датчиков и исполнительных механизмов в системах автоматизации;
• Сборочные узлы в лабораториях и медицинских учреждениях;
• Электрооборудование на объектах Росатома — согласно лицензии.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабелей — он должен соответствовать размеру отверстий; если кабель слишком толстый, осторожно расширьте отверстие ножом;
• При соединении нескольких коробок в ряд используйте одинаковый тип крепления — это исключит перекосы;
• После завершения монтажа обязательно запечатайте крышку пломбой, особенно на объектах с контролем доступа;
• Не применяйте растворители или агрессивные чистящие средства — они повреждают поверхность полипропилена;
• Артикул T 100 WB 3S3 совпадает с номером разъёма — при замене или заказе запасных частей указывайте именно этот код.
