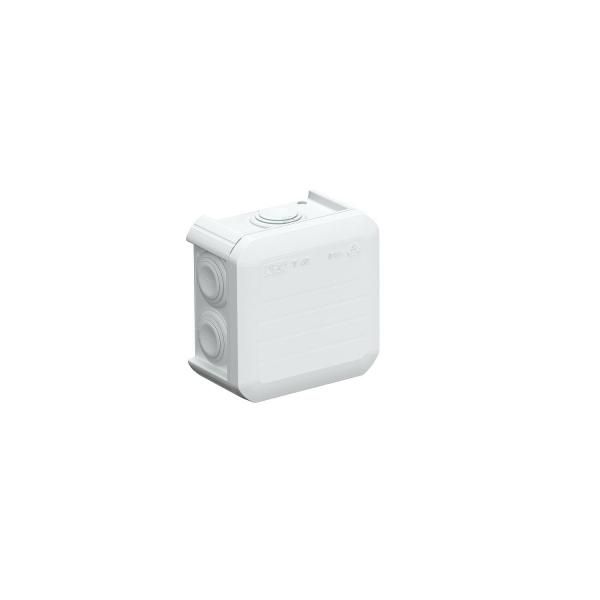

Коробка распределительная t40, влагозащищенная, ip 55, 90x90x52 мм. Тип: T 40 | 2007045 OBO Bettermann

Коробка распределительная 90х90х52 мм, влагозащищенная, IP 55, тип T40, светло-серая от OBO BETTERMANN - компактное решение для безопасного соединения кабелей и проводов в условиях повышенной влажности, пыли и перепадов температур. Артикул 2007045 соответствует типу T40 и предназначена для монтажа в промышленных и внешних защищённых зонах.

Назначение и область применения

Коробка распределительная 90х90х52 мм, влагозащищенная, IP 55, тип T40, светло-серая используется для сборки и распределения электрических соединений внутри помещений и в защищённых наружных зонах - например, на фасадах зданий, в технологических нишах, рядом с оборудованием, где есть риск попадания воды или пыли. Применяется в системах автоматизации, на конвейерах, в насосных станциях, вентиляционных шахтах и других местах, требующих надёжной герметичности.

Технические характеристики

• Габариты: 90×90×52 мм - компактный формат для ограниченного пространства
• Степень защиты: IP55 - защита от пыли (ограниченное проникновение) и струй воды с любого направления
• Материал: полипропилен - устойчив к химическим воздействиям, не корродирует
• Номинальное напряжение: 500 В - допустимо для сетей до 400 В переменного тока
• Температурный диапазон: от –5 C до +60 C - работает в холодных и жарких условиях
• Количество входов: 7 - позволяет подключить несколько кабелей без перегрузки
• Ввод с тыльной стороны: да - удобен для сквозного прохода кабелей
• Вид ввода: ступенчатая мембрана - обеспечивает плотную посадку кабеля без дополнительных уплотнителей
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность на солнце
• Цвет: светло-серый - совместим с большинством промышленных решений
• Крышка: непрозрачная, защелкивающаяся - защищает от случайного доступа, легко открывается
• Без галогенов - при горении не выделяет токсичных газов, соответствует экологическим нормам
• Соединяемая в ряд - можно монтировать несколько коробок друг за другом для компактной организации

Совместимость и монтаж

Коробка распределительная 90х90х52 мм, влагозащищенная, IP 55, тип T40, светло-серая крепится настенно или потолочно с помощью крепёжных отверстий в стенках. Для установки на монтажные пластины предусмотрено внутреннее крепление - достаточно вставить её в специальную рамку. Мембранные вводы подходят для кабелей с диаметром до 10–12 мм; перед монтажом проверьте соответствие сечения кабеля и размера отверстия. Крышка фиксируется защёлками - не требует инструментов для вскрытия. Коробка совместима с другими изделиями типа T40 от OBO BETTERMANN, что позволяет собирать модульные системы.

Безопасность и стандарты

• Соответствует DIN EN 60670 - европейский стандарт на распределительные коробки
• Огнестойкость по DIN EN 60695-2-11 - выдерживает нагрев до 650 C без возгорания
• Ударопрочность IK07 - выдерживает удар энергией 0,5 Дж (эквивалент 100-граммового шара с высоты 50 см)
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению в объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ (№ 1367/8/2023) - сертифицирована для использования в России

Преимущества

• Высокая степень защиты IP55 снижает риск замыканий во влажной среде
• Полипропиленовый корпус долговечен, не боится влаги, масел и агрессивных паров
• Ступенчатые мембраны исключают необходимость дополнительных уплотнений
• Непрозрачная крышка предотвращает случайное включение оборудования при обслуживании
• Отсутствие галогенов делает коробку безопасной при пожаре - важное преимущество для закрытых помещений
• Возможность соединения в ряд экономит место и упрощает организацию множества точек соединения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует защиту от затопления
• Максимальная рабочая температура +60 C - не использовать в зонах с локальным перегревом (например, рядом с печами или мощными преобразователями)
• Крышка несъёмная - нельзя полностью демонтировать корпус для сложного ремонта, только открывать для доступа к клеммам
• Подходит только для кабелей с диаметром, соответствующим ступенчатым мембранам - крупные многожильные кабели могут не войти
• Не рекомендовано использование в взрывоопасных зонах - отсутствует взрывозащита Ex

Примеры использования

• Распределительная коробка между частями конвейерной линии на пищевом производстве
• Точка подключения датчиков на фасаде здания с открытой площадкой
• Обвязка насосной станции в канализационном коллекторе
• Сборка цепей управления вентиляцией в техническом этаже
• Монтаж в системах освещения на территории завода с регулярным мытьём оборудования

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели диаметр меньше 12 мм - иначе они не пройдут через мембраны
• При установке на вертикальную поверхность используйте уровень - коробка должна быть идеально ровной, особенно при групповой установке
• При соединении нескольких коробок в ряд оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Не применяйте силовые инструменты при закрытии крышки - защёлки могут сломаться при чрезмерном усилии
• Артикул 2007045 и тип T40 - ключевые идентификаторы для заказа запасных частей и аналогов от OBO BETTERMANN
