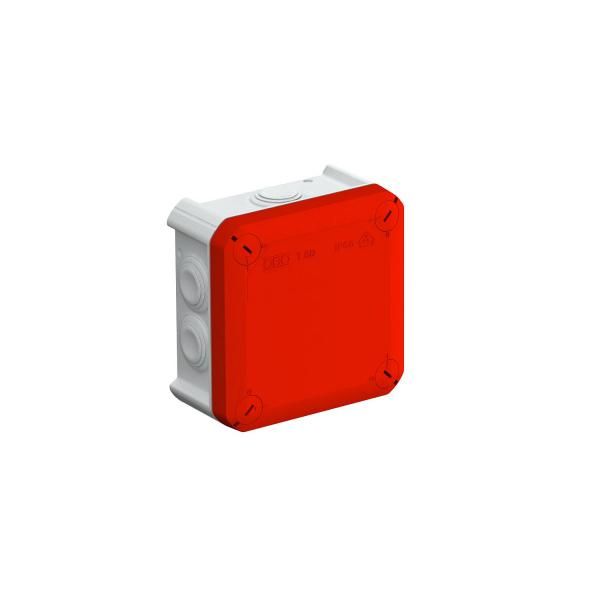

Коробка распределительная T60, 114x114x57 мм, красная крышка (T 60 RO-LGR) | 2007638 OBO Bettermann

Коробка распределительная T60 114x114x57 мм, красная крышка от OBO BETTERMANN - герметичный корпус из полипропилена с IP66 для монтажа распределительных соединений в условиях повышенной запылённости, влаги и внешнего воздействия. Артикул 2007638 подходит для промышленных объектов, где требуется надёжная защита кабельных соединений.

Назначение и область применения

Коробка распределительная T60 предназначена для организации точек ответвления и соединения кабелей в системах управления, автоматизации и энергоснабжения. Подходит для установки на стене, потолке или внутри технологических щитов. Применяется на заводах, на объектах ЖКХ, в логистических комплексах, на участках с высокой влажностью или на открытых площадках. Благодаря устойчивости к УФ-излучению, коробка T60 может использоваться вне помещений.

Технические характеристики

• Габариты: 114×114×57 мм (внешние), внутренний объём: 100×100×48 мм
• Материал корпуса: полипропилен - прочный, химически стойкий, не подвержен коррозии
• Крышка: красная, винтовое крепление, поле для маркировки
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды
• Устойчивость к УФ: да - не выгорает и не трескается на солнце
• Температурный диапазон: от –5 C до +60 C
• Номинальное напряжение изоляции: 500 В
• Количество вводов: 7 шт. (стандартные отверстия под M25)
• Тип ввода: ступенчатая мембрана - позволяет фиксировать кабели разного диаметра
• Пломбируемость: да - возможность опечатывания для контроля доступа
• Соединяемость в ряд: да - несколько коробок можно монтировать рядом без зазора
• Ввод с тыльной стороны: есть - удобно для сквозного прохода кабелей
• Содержание галогенов: да - материал содержит бром, что влияет на горючесть
• Покрытие поверхности: необработанное - матовая поверхность без антикоррозийного слоя

Совместимость и монтаж

Коробка T60 крепится настенно-потолочно с помощью болтов 3,5×9,5 мм. Для этого предусмотрены специальные выступы на задней стенке. Также возможно крепление на DIN-рейку через монтажную платформу (не включена в комплект). Каждый из семи вводов рассчитан на кабель с наружным диаметром до 25 мм. Можно заменить уплотнитель на стандартный кабельный ввод - для этого просто удалите часть мембраны и закрепите ввод контргайкой. Монтаж допускается как в вертикальном, так и в горизонтальном положении. Коробки можно стыковать друг с другом - это полезно при групповой установке нескольких устройств.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50044.1–99 (эквивалент IEC 60670-1)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367/8/2023)
• Материал соответствует нормам для промышленного оборудования

Преимущества

• Высокая степень защиты IP66 обеспечивает работу в экстремальных условиях
• Эластичные EVA-уплотнители позволяют легко адаптировать вводы под любой тип кабеля
• Возможность пломбирования повышает безопасность и контролирует доступ к соединениям
• Устойчивость к УФ-излучению делает её пригодной для наружной установки
• Квадратная форма и стандартизованные размеры обеспечивают совместимость с другими элементами T-серии
• Простой монтаж и ремонт - крышку легко снять и снова закрепить без повреждений

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном контакте с жидкостью
• Содержание галогенов ограничивает применение в помещениях с особыми требованиями к дымообразованию (например, метро, больницы)
• Не рекомендовано использование при температурах ниже –5 C и выше +60 C - материал становится хрупким или деформируется
• Не имеет встроенной системы заземления - необходимо дополнительно выводить PE-проводник
• Не подходит для силовых цепей свыше 500 В - максимальное рабочее напряжение ограничено

Примеры использования

• Распределение питания между датчиками на конвейере в пищевой промышленности
• Подключение сигнализационных кабелей наружного видеонаблюдения
• Объединение кабелей управления в системах автоматического полива
• Точка соединения в распределительном щите на производстве с высокой запылённостью
• Монтаж в местах с частыми мойками - например, на мясокомбинатах или в фармацевтике

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под выбранный ввод (M25 ≈ 12–25 мм)
• Если используете трубу вместо кабеля, убедитесь, что её наружный диаметр не превышает 25 мм
• При необходимости увеличить количество вводов - прорежьте отверстие в мембране, но не более чем в двух соседних ячейках одновременно
• Для долговечности не перегружайте корпус - внутреннее пространство 100×100×48 мм рассчитано на ограниченное число проводов
• При установке на открытом воздухе ориентируйте вводы вниз - это предотвращает попадание воды даже при сильном дожде
• При работе в холоде (ближе к –5 C) осторожно обращайтесь с уплотнителем - он может стать менее эластичным
• Артикул 2007638 и модель T60 RO-LGR - это один и тот же продукт; при заказе указывайте оба обозначения для точности
