Коробка распределительная о/п 120х80х50мм, крышка, IP55, 6 вх. | SQ1401-0105 TDM

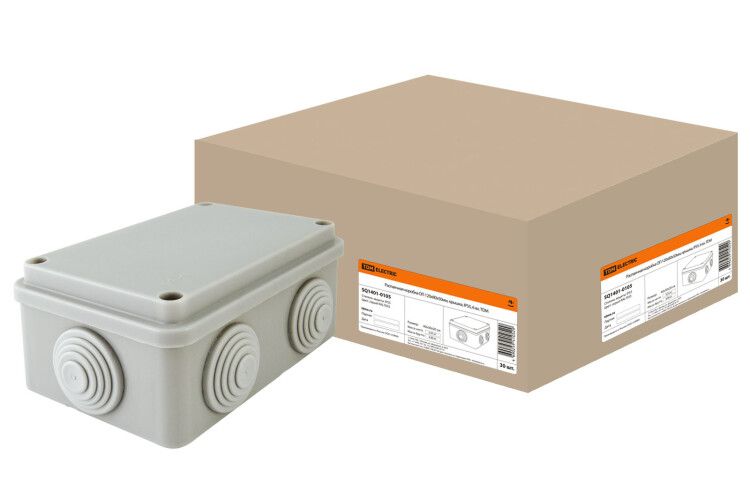

Коробка распределительная открытая установка 120х80х50мм от TDM ELECTRIC (артикул sq1401-0105) предназначена для безопасного разветвления и соединения электрических проводов в условиях повышенной запыленности и влажности. Её компактный размер и степень защиты IP55 делают её подходящей для наружного и внутреннего монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Коробка распределительная открытая установка 120х80х50мм используется для организации точек ответвления кабелей и проводов в местах, где требуется защита от пыли и брызг воды. Подходит для установки на стенах и потолках в цехах, на улице, в подъездах, на производственных линиях и в системах автоматизации. Применяется там, где необходима надёжная, но не требующая сложного обслуживания распределительная точка.

Технические характеристики

• Габариты: 120×80×50 мм
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления
• Количество вводов: 6 штук
• Тип ввода: ступенчатый мембранный сальник - позволяет фиксировать кабели различных диаметров и обеспечивает герметичность
• Материал корпуса: ПВХ (поливинилхлорид) - прочный, химически стойкий, не поддерживающий горение
• Крепление крышки: защелкивание - не требует болтов или инструментов
• Номинальное напряжение изоляции: 230 В
• Рабочая температура: от -25 C до +40 C
• Форма: прямоугольная
• Цвет: серый
• Степень защиты NEMA 13 - защита от пыли, масла и орошения жидкостями
• Литьевой корпус - однородная, цельная форма без сварных швов, повышает долговечность

Совместимость и монтаж

Коробка распределительная открытая установка 120х80х50мм монтируется на вертикальные и горизонтальные поверхности с помощью крепёжных отверстий в основании. Для монтажа используются саморезы или дюбеля - они не входят в комплект. Каждый из шести вводов оснащён ступенчатым сальником, который плотно охватывает кабель без необходимости подбора специальных уплотнений. Установка возможна как внутри помещений, так и на улице, при соблюдении температурного режима. Крышка легко открывается и закрывается руками - инструмент не нужен.

Безопасность и стандарты

• Соответствует требованиям IP55 и NEMA 13 - гарантирует безопасную работу в средах с высокой запылённостью и риском попадания влаги
• Материал ПВХ соответствует нормам самозатухания - не распространяет пламя
• Напряжение 230 В рассчитано на бытовую и промышленную сеть переменного тока

Преимущества

• Крышка фиксируется защёлками - монтаж и доступ к проводам выполняются без инструментов
• Ступенчатые сальники позволяют использовать кабели разного диаметра без замены уплотнителей
• Цельнолитой корпус исключает протечки через швы
• Высокая устойчивость к атмосферным воздействиям - подходит для наружной установки
• ПВХ материал устойчив к коррозии, жирным веществам и большинству химических реагентов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает гидроизоляцию при затоплении
• Рабочая температура выше +40 C недопустима - перегрев может деформировать пластик
• Не рекомендуется для установки в зонах с механическими ударными нагрузками - корпус не является ударопрочным
• Не имеет встроенной системы заземления - необходимо организовать заземление отдельно
• Подходит только для кабелей с внешним диаметром, совпадающим с размерами сальника - слишком толстые или тонкие провода могут нарушить герметичность

Примеры использования

• Распределительная коробка на стене рядом с станком для подключения питающего кабеля и сигнальных линий
• Уличная точка подключения светильников вдоль дорожек
• Обвязка контроллеров и датчиков на конвейере
• Разветвление силового кабеля в подвале или на чердаке
• Временная распределительная точка на стройплощадке

Практические советы

• Перед монтажом проверьте диаметр используемых кабелей - он должен соответствовать внутреннему проходу сальника (обычно 5–12 мм)
• При использовании нескольких кабелей в одном вводе убедитесь, что суммарный диаметр не превышает допустимый - иначе сальник не будет герметично прилегать
• При установке на улице выбирайте место, защищённое от прямых солнечных лучей и скопления воды
• После монтажа проверьте, что крышка плотно защёлкнута - щель между крышкой и корпусом должна отсутствовать
• Для длительной работы в условиях частой влажности периодически проверяйте состояние сальников - они могут со временем терять эластичность
