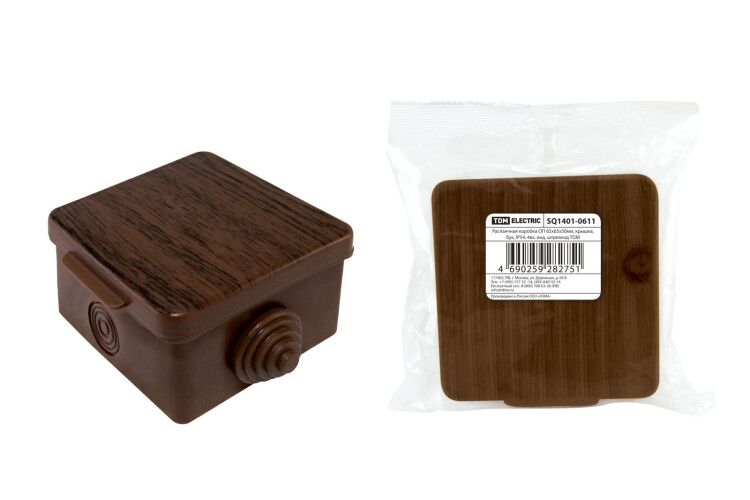

Коробка распределительная о/п 65х65х50мм, крышка, бук, IP54, 4вх. инд. штрихкод | SQ1401-0611 TDM

Распаячная коробка TDM ELECTRIC sq1401-0611 - компактный пластиковый корпус с четырьмя вводами и крышкой на защелках, предназначенный для безопасного соединения и распределения электропроводки в условиях повышенной влажности и перепадов температур. Подходит для внутренней и наружной установки в деревянных зданиях, где важна эстетика и надежность.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0611 используется для организации точек ответвления электропроводки в жилых и хозяйственных помещениях. Особенно эффективна в деревянных домах, где требуется минимизация открытой проводки и сохранение натурального дизайна стен. Коробка защищает соединения от механических повреждений, пыли и влаги, позволяя выполнять ремонт и проверку без вскрытия отделки.

Технические характеристики

• Габариты: 65×65×50 мм - компактный формат для ограниченного пространства
• Материал корпуса: полипропилен (ПП) и поливинилхлорид (ПВХ) - устойчивы к коррозии и химическим воздействиям
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Класс защиты NEMA 13 - предотвращает попадание масла, охлаждающих жидкостей и пылевых частиц
• Рабочая температура: от –25 C до +40 C - подходит для неотапливаемых помещений и улиц
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую сеть 220–240 В
• Количество вводов: 4 - четыре ступенчатых мембранных сальника для фиксации кабелей различного диаметра
• Цвет: имитация дерева - гармонирует с деревянными поверхностями
• Крышка: непрозрачная, закрывается защелками - без инструментов
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями
• Литьевой корпус - однородная структура без сварных швов, исключает протечки

Совместимость и монтаж

Распаячная коробка TDM ELECTRIC sq1401-0611 совместима с любыми кабелями и проводами, имеющими внешний диаметр, соответствующий размерам ступенчатых сальников. Монтаж выполняется в два этапа:

1. Закрепите корпус на стене или потолке с помощью саморезов через отверстия в боковых гранях.
2. Протяните кабели через сальники, затяните их руками до плотного прилегания - герметичность достигается за счет деформации мембраны.
3. Подключите провода внутри коробки, затем защелкните крышку - она фиксируется без болтов и отверток.

Обратите внимание: сальники не предназначены для труб большего диаметра - используйте только кабели с наружным диаметром до 8–10 мм.

Безопасность и стандарты

• Соответствует требованиям IP54 и NEMA 13 - обеспечивает безопасную работу в сырых и запыленных средах
• Номинальное напряжение 230 В соответствует нормам ГОСТ Р 50030.2
• Материалы ПП и ПВХ не поддерживают горение и не выделяют токсичных веществ при нагреве
• Наличие индивидуального штрихкода позволяет отслеживать партию и срок годности

Преимущества

• Крышка фиксируется защелками - доступ к проводам возможен без инструментов, даже в темноте
• Имитация древесины снижает необходимость в дополнительной отделке - идеально для интерьеров в стиле “деревенский” или “шале”
• Литьевой корпус прочнее, чем сборные модели - меньше риск трещин при ударах
• Высокая степень защиты IP54/NEMA 13 делает её пригодной для установки в банях, верандах, гаражах и на улице
• Четыре ввода позволяют организовать сложные ответвления без необходимости использовать несколько коробок

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с прямым потоком воды - не заменяет коробки IP65/IP67
• Работает только в диапазоне температур –25…+40 C - не подходит для холодильных камер или печных помещений
• Не рекомендовано использование в промышленных цепях выше 230 В - не для трехфазных систем
• Пластиковая конструкция не выдерживает значительных механических нагрузок - не монтировать там, где есть риск удара или давления
• Цвет “дерево” - это окраска, а не фактурная древесина; при длительном УФ-воздействии возможно выгорание

Примеры использования

• Распределение освещения в деревянном доме - точки света подключаются через коробку, спрятанную за панелью
• Подключение розеток на террасе - защита от сырости и ветра
• Соединение кабелей в чердачном помещении - легко открывается для диагностики
• Электропроводка в сауне или бане - устойчивость к пару и высокой влажности
• Аварийное освещение в гараже - надежная фиксация и быстрый доступ при ремонте

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через сальник, но не болтаться
• Не перегружайте коробку более чем 4 кабелями - это нарушает теплоотвод и увеличивает риск перегрева
• При использовании в сырых помещениях после монтажа проверьте герметичность: легкое надавливание на крышку не должно вызывать щелчков
• Штрихкод на корпусе можно сканировать для учета в проектной документации - особенно важно при сертификации объектов
• Если нужна дополнительная защита от пыли - используйте силиконовую смазку на краях сальников перед установкой
