Коробка распределительная о/п 65х65х50мм, крышка, IP54, 4вх. | SQ1401-0111 TDM

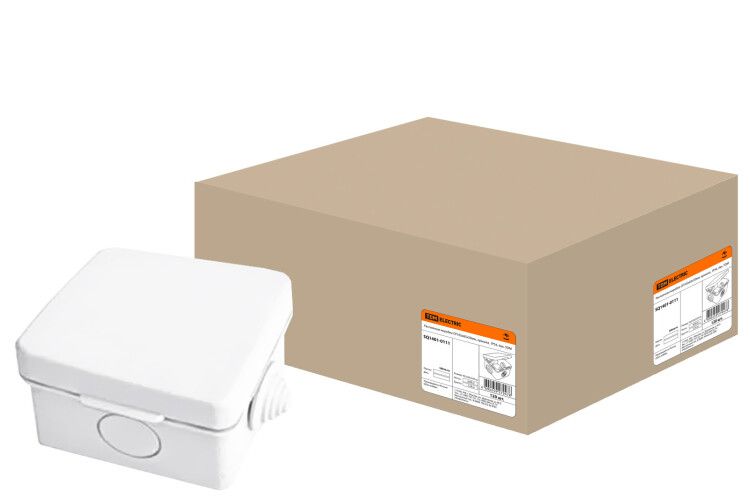

Распаячная коробка TDM ELECTRIC sq1401-0111 - это компактный пластиковый корпус с четырьмя вводами и крышкой, предназначенный для безопасного разветвления и защиты точек соединения проводов и кабелей в условиях повышенной влажности или запыленности. Коробка устанавливается на стену или потолок, легко закрывается без инструментов и соответствует требованиям IP54 и NEMA 13.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0111 используется для организации распределительных соединений внутри электрической сети. Её основная задача - защитить места скруток, ответвлений или подключений проводов от внешних воздействий: пыли, влаги, механических ударов. Применяется в системах электрической канализации совместно с кабель-каналами и гофрированными трубами. Подходит для внутренней и наружной установки в помещениях с высокой влажностью - например, в подвалах, на балконах, в цехах, на производственных участках.

Технические характеристики

• Габариты: 65×65×50 мм - компактный размер для ограниченного пространства
• Материал корпуса: ПВХ (поливинилхлорид) - устойчив к коррозии, химически инертен
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех направлений
• Стандарт NEMA 13 - защита от пыли, масла, орошения жидкостями, характерными для промышленных сред
• Количество вводов: 4 - позволяют подвести до четырёх кабелей или труб
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к кабелю любого диаметра в пределах допустимого
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и легкую промышленную сеть
• Рабочая температура: от -25 C до +40 C - подходит для холодных помещений и летнего тепла
• Цвет: серый - нейтральный, не выгорает на солнце
• Крышка: непрозрачная, монтажная, фиксируется защелками
• Способ монтажа: настенно-потолочный - крепится саморезами или дюбелями через отверстия в корпусе
• Форма: квадратная - оптимальна для равномерного распределения нагрузки при креплении
• Литьевая конструкция - единый корпус без швов, снижает риск протечек

Совместимость и монтаж

Коробка совместима с кабелями и трубами диаметром, подходящими под ступенчатые сальники - они адаптируются к различному сечению без необходимости замены элементов. Для монтажа используйте саморезы или дюбели, вставляемые в подготовленные отверстия на задней стенке корпуса. Крышка открывается и закрывается руками - никаких отверток или ключей не требуется. После прокладки кабелей через сальники, просто защелкните крышку - она надежно фиксируется и не выпадает даже при вибрации.

Безопасность и стандарты

Распаячная коробка TDM ELECTRIC sq1401-0111 соответствует международным нормам IP54 и NEMA 13, что гарантирует безопасность при работе в сложных условиях. Номинальное напряжение изоляции 230 В позволяет использовать её в сетях переменного тока до этого значения. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при перегреве. Однако не предназначен для постоянного контакта с открытым пламенем или экстремально высокими температурами выше +40 C.

Преимущества

• Автоматическое защелкивание крышки - экономит время при обслуживании и исключает потерю крепежа
• Ступенчатые сальники - обеспечивают герметичность без дополнительных уплотнителей, подходят для кабелей разного диаметра
• Литьевая конструкция - прочнее, чем сваренные или склеенные корпуса, меньше вероятность трещины
• Высокая степень защиты IP54/NEMA 13 - продлевает срок службы соединений в сырых и пыльных зонах
• Небольшие габариты - легко встраивается в стены, ниши, под потолком, где мало свободного места

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендовано использование при температуре ниже -25 C или выше +40 C - материал теряет эластичность или деформируется
• Не предназначен для силовых кабелей с током более 16 А - не проверена на высокие нагрузки, только для распределения сигнальных и осветительных цепей
• Не имеет встроенной заземляющей шины - если нужен контакт с заземлением, его необходимо организовать дополнительно
• Не подходит для установки в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Разветвление светильников в подвале или на лестничной клетке
• Подключение датчиков движения или автоматики в цеху с пылью
• Объединение нескольких кабелей от конвейера в одном месте перед переходом в кабель-канал
• Монтаж точки подключения для временного оборудования на стройплощадке
• Скрытая установка в стене при ремонте старой проводки, когда нельзя вскрыть всю штукатурку

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен проходить через сальник с небольшим усилием, чтобы обеспечить герметичность
• Не перегружайте все четыре ввода - лучше оставить один свободным для будущего расширения сети
• При использовании в холодном помещении не открывайте крышку при температуре ниже -15 C - ПВХ становится хрупким
• При установке на потолок убедитесь, что кабели выходят вниз - так вода не будет собираться внутри
• Эта распаячная коробка TDM ELECTRIC sq1401-0111 не требует специальных инструментов, но после монтажа стоит проверить, плотно ли защелкнута крышка - слабое крепление снижает уровень защиты
