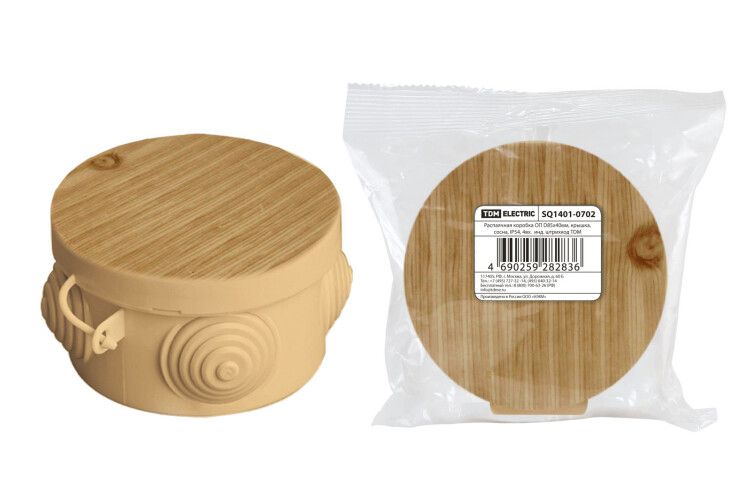

Коробка распределительная о/п D85х40мм, крышка, сосна, IP54, 4вх. инд. штрихкод | SQ1401-0702 TDM

Распаячная коробка TDM ELECTRIC артикула sq1401-0702 - это компактный, герметичный элемент для распределения и защиты точек соединения проводов в условиях повышенной влажности и перепадов температур. Коробка выполнена из прочного пластика с имитацией дерева, подходит для внутренней и наружной установки в деревянных домах, банях и других объектах с эстетическими требованиями.

Назначение и область применения

Распаячная коробка sq1401-0702 предназначена для безопасного разветвления и соединения электрических проводов и кабелей. Её используют там, где требуется защита от пыли, брызг воды и случайных механических воздействий - например, в местах перехода кабеля из стены в потолок, у выключателей, розеток или светильников. Подходит для систем электрической канализации с кабель-каналами и гофрированными трубами. Особенно эффективна в загородных деревянных домах, где важно сохранить натуральный внешний вид интерьера.

Технические характеристики

• Форма: круглая, диаметр 85 мм, высота 40 мм
• Материал корпуса: полипропилен (ПП) и поливинилхлорид (ПВХ)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для помещений) и брызг воды со всех сторон
• Количество вводов: 4, с ступенчатыми мембранными сальниками
• Номинальное напряжение изоляции: 230 В
• Рабочая температура: от –25 C до +40 C
• Крышка: монтажная, фиксируется защелками - без инструментов
• Цвет и отделка: имитация древесины сосны, поверхность необработана - матовая, естественная текстура
• Конструкция: литой корпус, есть предварительно подготовленные поводки для вывода проводов
• Степень защиты NEMA 3 - соответствие американским стандартам для наружного монтажа в защищённых зонах
• Устойчивость к атмосферным воздействиям: да - не трескается при перепадах температур, не деформируется под влагой

Совместимость и монтаж

Коробка sq1401-0702 монтируется на стену или потолок с помощью саморезов через отверстия в основании. Для крепления используйте дюбели или анкеры, если поверхность пористая (например, газоблок или деревянная обрешётка). Ступенчатые сальники позволяют протянуть кабели диаметром до 10–12 мм - проверьте внешний диаметр вашего провода перед установкой. Крышка легко открывается и закрывается руками - достаточно надавить на край, чтобы она щёлкнула на месте. Наличие поводков упрощает прокладку проводов внутри корпуса, снижая риск перегиба.

Безопасность и стандарты

Коробка соответствует требованиям IP54 и NEMA 3, что делает её допустимой для использования во влажных помещениях (баня, веранда, сауна) и на улице под навесом. Напряжение 230 В позволяет применять её в бытовых сетях 220/230 В. Материалы (ПП и ПВХ) не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Не предназначен для установки в зонах с постоянным контактом с водой (например, прямо под душем).

Преимущества

• Автоматическое защелкивание крышки - экономит время при обслуживании и не требует отвертки
• Ступенчатые сальники обеспечивают плотную посадку кабелей, исключают просачивание влаги и пыли
• Имитация сосны - гармонично сочетается с интерьерами из натурального дерева, не требует окраски
• Литьевая технология производства - однородная структура корпуса, нет сварных швов, выше долговечность
• Индивидуальный штрихкод - упрощает учёт и контроль на складе и при монтаже

Ограничения применения

• Не применяйте в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендовано для установки в местах с температурой ниже –25 C или выше +40 C - материал теряет пластичность
• Не используется в качестве замены распределительного щита - только для ответвлений и соединений
• Поверхность не имеет защитного лакового слоя - при частом контакте с влагой возможна постепенная потеря цвета; при желании можно обработать маслом для дерева
• Подходит только для кабелей с диаметром до 12 мм - крупные многожильные провода могут не войти в сальники

Примеры использования

• Разветвление проводки в деревянной бане - между выключателем и светильником
• Соединение кабеля от солнечной панели с контроллером заряда на террасе
• Точка подключения проводов к датчику движения на фасаде дома
• Объединение нескольких групп освещения в чердачном помещении
• Скрытый монтаж в деревянной обшивке стены - коробка не выбивается из дизайна

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны свободно проходить через сальники, но не болтаться
• Если планируете использовать в сыром помещении, после сборки промажьте стык крышки силиконовым герметиком - повысите уровень герметизации
• Не затягивайте сальники слишком сильно - это может повредить изоляцию кабеля
• Для лучшей совместимости с другими элементами системы используйте кабель-каналы и гофру того же бренда - TDM ELECTRIC Эко
• Артикул sq1401-0702 выпускается сериями - при заказе нескольких единиц убедитесь, что все имеют одинаковый штрихкод - это гарантирует идентичность материалов и размеров
