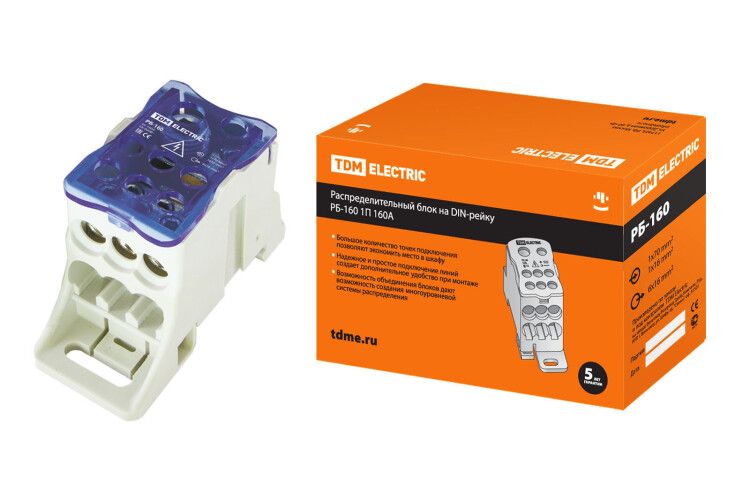

Распределительный блок на DIN-рейку РБ-160 однополюсный 160А (1х70+1x16/6x16) - SQ0823-0003 TDM

Распределительный блок на DIN-рейку РБ-160 однополюсный 160А (1х70+1x16/6x16) от TDM ELECTRIC предназначен для надёжного распределения тока до 160 А в электрощитах и промышленных системах. Блок обеспечивает компактное соединение нескольких цепей через одну входную шину, упрощая монтаж и обслуживание.

Назначение и область применения

Распределительный блок РБ-160 используется там, где требуется равномерно распределить большой ток между несколькими потребителями. Подходит для установки в силовые щиты жилых, коммерческих и промышленных зданий. Применяется в системах питания станков, конвейеров, освещения, нагревательных элементов и других нагрузок с высоким током. Особенно эффективен там, где важно минимизировать число ответвлений от основной шины.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную нагрузку без перегрева;
• Количество полюсов: 8 - позволяет подключить восемь выходных цепей к одной входной шине;
• Входное подключение: 1×70 мм2 + 1×16 мм2 - два контакта для подводящего кабеля большого сечения;
• Выходные подключения: 6×16 мм2 - шесть одинаковых выводов для отводящих проводов;
• Материал контактной группы: лужёная латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Материал корпуса: полиамид PA6.6, самозагасающий - не поддерживает горение, безопасен при перегрузках;
• Установка: на DIN-рейку 35 мм - совместим со стандартными щитами по ГОСТ Р МЭК 60947.

Совместимость и монтаж

Распределительный блок РБ-160 легко фиксируется на стандартной DIN-рейке. Для подключения используйте гильзы или наконечники подходящего сечения. Входные клеммы рассчитаны на провода до 70 мм2 - для них рекомендуются опрессованные наконечники типа НШВИ-70. Выходные клеммы принимают провода до 16 мм2 - можно использовать как голые провода, так и наконечники НШВИ-16. Убедитесь, что момент затяжки соответствует требованиям производителя - переусиливать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Корпус изготовлен из материала класса UL94 V-0 - не распространяет пламя. Конструкция соответствует требованиям безопасности для устройств в электроустановках напряжением до 1000 В переменного тока. Все металлические части защищены от коррозии благодаря лужению. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с закрытым щитом.

Преимущества

• Компактность - заменяет несколько отдельных клеммников, экономит место в щите;
• Стабильность контактов - лужёная латунь сохраняет хорошую проводимость даже при колебаниях температур;
• Пожаробезопасность - материал корпуса не поддерживает горение, важен для промышленных объектов;
• Лёгкий доступ к клеммам - все точки подключения расположены удобно для проверки и обслуживания;
• Готовый набор контактов - не требует сборки из отдельных модулей, снижает вероятность ошибки при монтаже.

Ограничения применения

• Не предназначен для работы при постоянном токе выше 160 А - максимальный ток указан только для переменного;
• Не допускается использование с проводами больше 70 мм2 на входе - риск перегрева и деформации клемм;
• Не следует применять во взрывоопасных средах - отсутствует специальная защита Ex;
• Не рекомендуется для внешней установки без защиты - IP-класс не указан, значит, нет гарантии против воды и пыли;
• Подходит только для однофазных или трёхфазных сетей с распределением по отдельным полюсам - не является трехполюсным устройством в одном корпусе.

Примеры использования

• Распределение мощности от главного автомата 160 А на восемь групп освещения в производственном цехе;
• Подключение шести тепловых насосов к единому вводному кабелю 70 мм2;
• Объединение выходов автоматических выключателей в распределительном щите для питания конвейерной линии;
• Замена старого многоконтактного клеммника на более надёжный и компактный вариант в модернизируемом щите.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - особенно входной кабель 70 мм2 должен быть правильно подготовлен;
• Используйте контрольный момент затяжки - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает пластиковую часть;
• При использовании в условиях повышенной влажности - дополнительно герметизируйте щит или применяйте дополнительную защиту;
• При замене устройства - учтите, что РБ-160 имеет фиксированную конфигурацию: 1 вход + 6 выходов + 1 запасной; если нужна другая схема - выбирайте другой тип;
• Артикул sq0823-0003 от TDM ELECTRIC - это конкретная модель; аналоги могут отличаться числом контактов или сечением - сверьте данные перед заказом.
