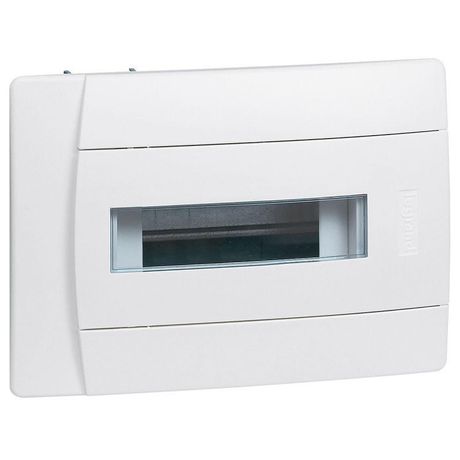

Распределительный щиток Practibox скрытого монтажа - IP 40 IK 07 1 рейка 8 модулей | 601111 Legrand

Распределительный щиток скрытого монтажа IP40 IK07 8 модулей от Legrand (артикул 601111) предназначен для компактного размещения автоматических выключателей и УЗО внутри стен в помещениях с умеренным климатом. Корпус из прочного пластика с прозрачной дверью обеспечивает безопасную и визуально удобную эксплуатацию.

Назначение и область применения

Распределительный щиток скрытого монтажа IP40 IK07 8 модулей используется для внутреннего монтажа в стенах помещений. Подходит для распределения электроэнергии в жилых домах, офисах, гостиницах и административных зданиях. Обеспечивает защиту коммутационных устройств от случайного прикосновения и механических повреждений. Максимальная нагрузка - до 63 А при напряжении до 1000 В.

Технические характеристики

• Количество модулей: 8 (однорядная сборка)
• Глубина монтажа: 72 мм - позволяет установить в стандартные ниши без перегрузки стены
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды; IK07 - устойчивость к ударным нагрузкам до 0,35 Дж
• Материал корпуса: пластик, устойчивый к воздействию окружающей среды
• Цвет: 9003 RAL (белый) - гармонирует с отделкой интерьера
• Напряжение: до 1000 В
• Номинальный ток: 63 А
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• DIN-рейка: есть, стандартная, для крепления модульных аппаратов
• Передняя панель: с прорезями для фиксации двери и доступа к клавишам
• Дверь: прозрачная, пластиковая - позволяет визуально контролировать положение автоматов без открывания
• Возможность расширения: да - можно заменить на модель с большим числом модулей при необходимости
• Комплектность: некомплектный - не содержит автоматические выключатели, УЗО, шины или другие устройства
• Нормативный документ: МЭК EN 60529 - соответствует международному стандарту защиты корпусов

Совместимость и монтаж

Щиток Legrand Practibox 601111 рассчитан на скрытую установку в стену. Для монтажа требуется подготовленная ниша глубиной не менее 72 мм. Крепление осуществляется через боковые планки или анкерные элементы, которые фиксируются в растворе. DIN-рейка уже установлена - достаточно защёлкнуть модули. Прозрачная дверь легко открывается и закрывается без инструментов. Не требует специальных инструментов для сборки, но рекомендуется использовать уровень при установке.

Безопасность и стандарты

Изделие соответствует стандарту МЭК EN 60529, что гарантирует класс защиты IP40 и ударопрочность IK07. Напряжение до 1000 В и ток до 63 А соответствуют требованиям для бытовых и коммерческих сетей. Прозрачная дверь предотвращает случайное прикосновение к токоведущим частям при закрытом состоянии. Не предназначено для использования во влажных помещениях (ванная, баня, улица) - IP40 не защищает от попадания воды.

Преимущества

• Прозрачная дверь - позволяет быстро определить состояние автоматов без вскрытия
• Белый цвет (RAL 9003) - эстетично сочетается с большинством интерьеров
• Компактная глубина (72 мм) - подходит даже для тонких стен
• Поддержка расширения - можно заменить на больший щиток при увеличении количества цепей
• Ударопрочность IK07 - устойчив к случайным ударам в помещениях с высокой проходимостью
• Соответствие европейским нормам - надёжность и совместимость с оборудованием других производителей

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не применяется в помещениях с постоянной влажностью выше 90% или риском брызг воды (например, в ванных комнатах)
• Не имеет встроенной системы вентиляции - при длительной работе под максимальной нагрузкой возможен нагрев
• Комплектация некомплектная - все автоматы, УЗО, шины и провода необходимо приобретать отдельно
• Максимум 8 модулей - недостаточно для сложных систем с множеством контуров

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и кухонной техники
• Административное здание - управление светом в коридорах, офисах и туалетах
• Гостиница - автономный щиток на этаже с несколькими номерами
• Общественные учреждения - школы, детские сады, поликлиники - где важна чистота дизайна и безопасность

Практические советы

• При планировании монтажа проверьте глубину ниши - она должна быть минимум 72 мм, иначе щиток не войдёт
• Выбирайте модули с учётом их ширины: один модуль = 17,5 мм, значит, 8 модулей займут около 140 мм по ширине
• Для удобства обслуживания используйте маркировочные этикетки на автоматах - прозрачная дверь отлично их показывает
• Не забудьте предусмотреть запас места для будущего расширения - лучше сразу выбрать щиток с возможностью замены на 12–16 модулей
• При использовании в холодном помещении (УХЛ3) избегайте резких перепадов температур - это снижает срок службы пластика
• Проверяйте соответствие DIN-рейки - все популярные бренды (Schneider, ABB, Siemens) совместимы
