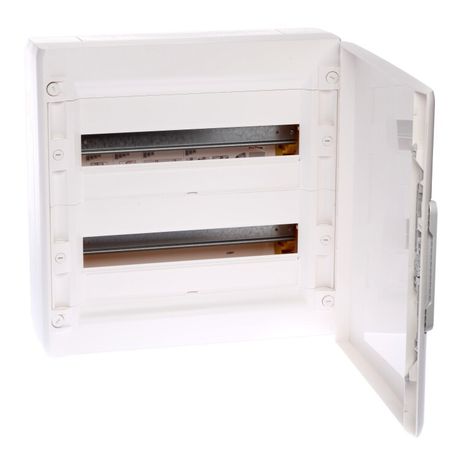

Шкаф XL3 125 2х18мод. бел. двер. (450х450х128) Leg 401647 Legrand

Щит распределительный Legrand 401647 серии XL3 125 - это накладной корпус из пластика с одной белой дверью, рассчитанный на установку 36 модулей (2 ряда по 18). Подходит для сборки распределительных устройств в помещениях с умеренным климатом, где требуется надежная защита от внешних воздействий и удобство обслуживания.

Назначение и область применения

Щит Legrand 401647 предназначен для внутренней установки в зданиях и сооружениях, где необходимо разместить автоматические выключатели, УЗО, реле и другое модульное оборудование. Применяется в жилых домах, офисах, административных и производственных помещениях. Подходит для создания групповых распределительных щитов, щитов освещения, щитов управления маломощным оборудованием.

Технические характеристики

• Количество модулей: 36 (2 ряда по 18 модулей)
• Номинальный ток: 125 А
• Напряжение: до 1000 В
• Монтажная глубина: 128 мм
• Материал корпуса: самозатухающий пластик
• Тип двери: пластиковая, белая, с замком
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Наличие DIN-рейки: да (стандартная, для крепления модулей)
• Наличие клемм: да (внутренние клеммы для подключения проводов)
• Способ монтажа: открытая установка на стену
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандарту: МЭК EN 60529

Совместимость и монтаж

Щит Legrand 401647 совместим с любым модульным оборудованием, соответствующим стандарту DIN 43880. Для монтажа используется крепление на стену через отверстия в задней части корпуса. Глубина 128 мм позволяет разместить устройства с высокими габаритами, включая двухполюсные автоматы и УЗО. Клеммы внутри щита позволяют выполнять коммутацию без необходимости прокладывать длинные перемычки. Дверь открывается на петлях, фиксируется замком - обеспечивает безопасность при доступе персонала.

Безопасность и стандарты

Щит соответствует международному стандарту МЭК EN 60529, который определяет уровень защиты IP40. Это значит, что корпус защищает от контакта с внутренними элементами пальцами или инструментами толщиной более 1 мм, а также от крупных твердых частиц. Самозатухающий пластик снижает риск распространения пламени при перегреве. Наличие замка предотвращает неквалифицированный доступ. Однако IP40 не обеспечивает защиту от влаги - щит нельзя использовать во влажных средах без дополнительной защиты.

Преимущества

• Простая и надежная конструкция - корпус не требует специального обслуживания
• Высокая плотность модульного пространства - 36 мест в компактном корпусе
• Встроенные клеммы ускоряют монтаж и минимизируют количество внешних соединений
• Белый цвет двери и корпуса легко сочетается с интерьером помещений
• Изготовлен из самозатухающего материала - повышена пожаробезопасность

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях - степень защиты IP40 не защищает от воды
• Не имеет встроенного охлаждения - не рекомендуется для помещений с постоянными перегрузками или высокой температурой выше +40C
• Комплектация неполная - в комплекте только корпус, дверь, клеммы и рейки; автономные устройства (Автоматы, УЗО) и провода нужно приобретать отдельно
• Подходит только для открытой установки - не предназначен для встраивания в стену

Примеры использования

• Групповой щит освещения в квартире или офисе
• Распределительный щит для бытовой техники на этаже многоквартирного дома
• Щит управления насосами, вентиляторами или светильниками в производственном цеху
• Аппаратный щит для систем безопасности (камеры, сигнализация) при условии сухого помещения

Практические советы

• Перед монтажом проверьте, что посадочные места под DIN-рейку соответствуют вашему оборудованию - все модули должны свободно входить
• Учитывайте глубину 128 мм: при установке на стену оставьте достаточное пространство для открытия двери и доступа к клеммам
• Для работы в условиях повышенной запыленности используйте дополнительную герметичную рамку или решётку перед щитом - IP40 не защищает от пыли
• При использовании в холодных помещениях (близко к −25C) убедитесь, что установленное оборудование также рассчитано на этот температурный режим
• Обязательно закрывайте дверь после каждого обслуживания - замок не просто формальность, он предотвращает случайное прикосновение к токоведущим частям
