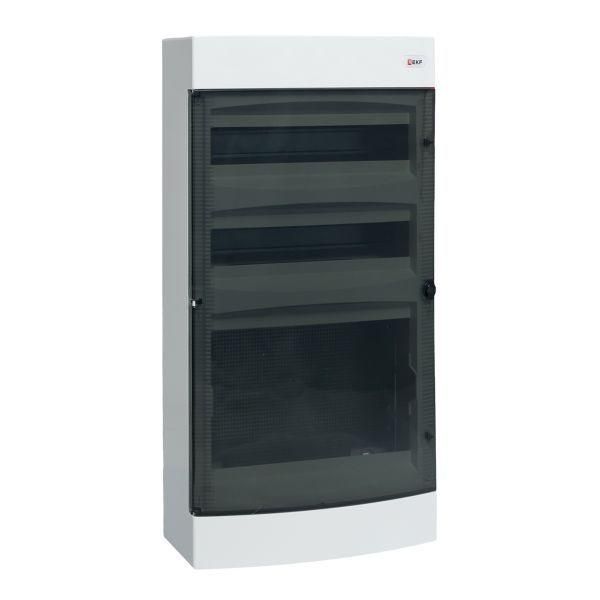

Щит комбинированный "Unix" прозрачная дверь (2х18 модулей + 1 монтажная плата) 4 габарит IP41 EKF PROxima | ux-2x18+1m-n

Щит комбинированный 2х18 модулей + 1 монтажная плата 4 габарит IP40/IP41 прозрачная дверь PROxima EKF - компактное решение для одновременной установки силового и слаботочного оборудования в одном корпусе. Подходит для монтажа в жилых, офисных и промышленных помещениях. Артикул ux-2x18+1m-n, серия Unix от бренда EKF.

Назначение и область применения

Щит предназначен для организации распределения электроэнергии и размещения слаботочных устройств в одном корпусе. Удобен там, где требуется совместить автоматические выключатели, УЗО, реле с сетевым оборудованием - например, Wi-Fi роутерами, патч-панелями, видеорегистраторами или антенными разветвителями. Применяется в квартирах, частных домах, малых офисах, серверных шкафах и на объектах с ограниченным пространством.

Технические характеристики

• Общее количество модулей: 36 (два ряда по 18 модулей)
• Количество рядов: 4 (два ряда для силовой части, два - для слаботочки)
• Наличие DIN-рейки: да (для стандартного модульного оборудования)
• Наличие монтажной пластины: да (перфорированная, для крепления слаботочных устройств)
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Материал корпуса:ABS-пластик, глянцевый белый цвет
• Тип крышки: закрытого типа с прозрачной дверцей
• Способ монтажа: открытая установка на стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947): автоматы, УЗО, контакторы, счетчики. Монтажная плата позволяет фиксировать устройства без DIN-рейки - например, маршрутизаторы, медиапреобразователи, контроллеры. Для установки используются саморезы через отверстия в задней стенке корпуса. Посадочные места под DIN-рейку рассчитаны на стандартную рейку 35 мм. Диаметр отверстий под кабели - 12–18 мм, расположены по периметру. Прозрачная дверца обеспечивает визуальный контроль состояния оборудования без вскрытия.

Безопасность и стандарты

Щит соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP40 предотвращает попадание твердых предметов размером более 1 мм, но не защищает от влаги - поэтому не применяется во влажных зонах (ванна, баня, улица). Материал корпуса - самозагасающий ABS-пластик, что снижает риск распространения горения при перегреве.

Преимущества

• Экономия места: сочетание силовой и слаботочной секций в одном корпусе
• Удобство обслуживания: прозрачная дверца позволяет видеть состояние всех устройств
• Чистый внешний вид: глянцевый белый корпус легко вписывается в современный интерьер
• Упрощённая сборка: плоское основание корпуса обеспечивает удобный доступ к контактам и проводкам
• Долгий срок службы: гарантия 5 лет подтверждает надёжность материала и конструкции

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - IP40 недостаточно для таких условий
• Не рекомендован для установки рядом с источниками высоких температур (печи, нагревательные элементы)
• Максимальная нагрузка на монтажную плату - только легкие устройства (до 2–3 кг); тяжёлое оборудование требует дополнительной фиксации
• Размер корпуса не предусматривает установку крупных аппаратов (например, трехфазных автоматов с большим шагом)

Примеры использования

• Интеграция автомата освещения и Wi-Fi роутера в одной точке входа в квартиру
• Размещение УЗО, счетчика и видеорегистратора в подъездном щите многоквартирного дома
• Организация центрального пункта управления в офисе: питание компьютеров + сетевые коммутаторы
• Подключение системы «умный дом» - датчики, контроллеры, реле в одном месте

Практические советы

• Перед монтажом проверьте, чтобы все устройства помещались в отведённые зоны: 18 модулей на каждый ряд - это максимум, не стоит перегружать
• При использовании монтажной платы используйте двусторонний скотч или специальные крепления; не сверлите отверстия в пластике без необходимости
• При прокладке кабелей соблюдайте разделение силовых и слаботочных линий - они должны проходить в разных каналах, чтобы исключить помехи
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - особенно если установлены мощные преобразователи или роутеры
• Артикул ux-2x18+1m-n - единственный вариант этой модели с прозрачной дверью и монтажной платой; другие варианты серии Unix отличаются цветом или количеством модулей
