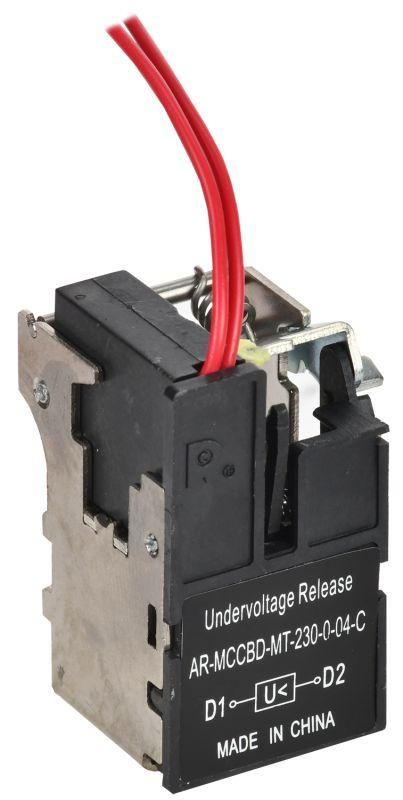

Расцепитель минимального напряжения ARMAT 230В AC для MCCB типоразмер G, H, I - AR-MCCBD-MT-230-0-04-C IEK

Расцепитель минимального напряжения 230В AC для автоматических выключателей типоразмера G; H; I от бренда IEK (Артикул ar-mccbd-mt-230-0-04-c) обеспечивает безопасное отключение автоматических выключателей серии ARMAT при просадках напряжения, предотвращая автономный запуск оборудования после восстановления энергии.

Назначение и область применения

Расцепитель минимального напряжения 230В AC для автоматических выключателей типоразмера G; H; I используется для защиты электрооборудования от неконтролируемых включений при понижении напряжения в сети. Он применяется совместно с автоматическими выключателями серии ARMAT и активируется при снижении напряжения ниже порогового значения. Подходит для установки на объектах с высокими требованиями к безопасности: промышленные линии, насосные станции, системы вентиляции, где внезапное включение может вызвать травмы или повреждение технологического процесса.

Технические характеристики

• Тип устройства: расцепитель минимального напряжения
• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Напряжение отпускания: не более 70% от номинала (т.е. около 161 В)
• Минимальное напряжение для включения: не менее 85% от номинала (т.е. около 195 В)
• Совместимость: исключительно с автоматическими выключателями типа G, H, I серии ARMAT
• Количество контактных элементов: 0 - устройство не имеет собственных коммутирующих контактов, работает за счет механического воздействия на механизм выключателя

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC для автоматических выключателей типоразмера G; H; I устанавливается только на автоматы серии ARMAT с соответствующим типоразмером (G, H или I). Монтировать его можно только на заведённом оборудовании - перед подачей напряжения проверьте соответствие типоразмера. Устройство фиксируется штатными креплениями на лицевой стороне автомата, не требует внешних проводов или соединений. После установки подключите питание 230 В AC к клеммам расцепителя - они расположены на корпусе устройства и обозначены согласно схеме на упаковке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для расцепителей минимального напряжения. Применяется в соответствии с правилами ПУЭ для систем управления, где недопустим самопроизвольный запуск нагрузки. Наличие сертификатов подтверждает надёжную работу в условиях колебаний напряжения и температурной нагрузки, характерной для промышленных помещений.

Преимущества

• Не требует внешнего контрольного оборудования - полностью автономная функция отключения
• Обеспечивает двойную защиту: отключение при падении напряжения + блокировка включения при низком уровне
• Фиксация на автомате происходит без сверления или доработки корпуса
• Поддерживает долгую службу благодаря герметичному исполнению и качественным материалам корпуса

Ограничения применения

• Не для постоянного тока (DC) - работоспособен только при 230 В AC
• Несовместим с другими сериями автоматов вне семейства ARMAT (например, ABB, Schneider, Legrand)
• Не заменяет термические или электромагнитные расцепители - дополняет их, но не выполняет функции защиты от КЗ или перегрузки
• Не рекомендован для использования в средах с частыми скачками напряжения выше 110%, так как возможны ложные срабатывания
• Не предназначена для работы при температурах ниже –25C и выше +60C

Примеры использования

• На конвейере с опасными зонами - prevents restart after voltage dip to avoid injury
• В системе водоснабжения - предотвращает запуск насоса при низком напряжении, что могло бы привести к сухому ходу
• На станциях воздушного компрессора - гарантирует, что оборудование не включится во время ремонта из-за временного падения напряжения
• В цехах с ЧПУ - исключает риск повреждения деталей при случайном возобновлении работы станка

Практические советы

• Перед установкой всегда проверяйте типоразмер автомата - он должен точно соответствовать G, H или I
• Проверяйте уровень напряжения в сети до и после монтажа - если оно постоянно находится в диапазоне 180–195 В, расцепитель будет блокировать включение даже при рабочих условиях
• Не используйте удлинители или сетевые фильтры между источником 230 В и входом расцепителя - это может изменить реальное напряжение на клеммах
• При тестировании сработки - искусственно снижайте напряжение через регулируемый источник, чтобы проверить точность отключения на 70%
• При необходимости замены - заказывайте оригинальный артикул ar-mccbd-mt-230-0-04-c, аналоги могут иметь другую силу срабатывания или габариты
