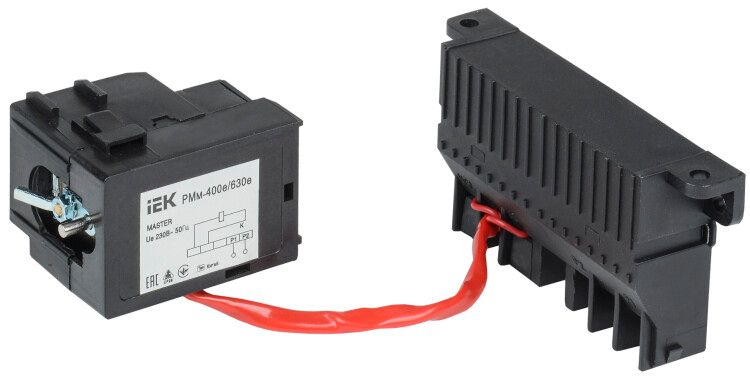

Расцепитель минимального напряжения РМм-400е/630е (РМм-39) для ВА88-39 MASTER с электронным расцепителем - SVA41D-RM-02 IEK

Расцепитель минимального напряжения РМм-400е/630е (РМм-39) с электронным расцепителем от IEK обеспечивает безопасное отключение автоматических выключателей серии MASTER при падении напряжения ниже допустимых уровней. Устройство применяется в системах, где важно предотвращать автономное включение оборудования при нестабильном питании.

Назначение и область применения

Расцепитель минимального напряжения РМм-400е/630е (РМм-39) с электронным расцепителем используется для защиты электрооборудования от некорректной работы при просадках напряжения. Он отключает автоматический выключатель, когда напряжение падает ниже 70% от номинала, и не позволяет включить его, пока напряжение не восстановится выше 85%. Это особенно важно для станков, насосов, конвейеров и других устройств, которые опасно запускать при недостаточном питании.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип расцепителя: Минимального напряжения с электронной реализацией
• Температурный диапазон эксплуатации: от -25 C до +60 C
• Срок службы: 15 лет
• Количество контактов: нет ни нормально замкнутых, ни переключающих - управление осуществляется через внешнюю цепь выключателя
• Совместимость: Только с автоматическими выключателями серии MASTER

Совместимость и монтаж

Расцепитель РМм-400е/630е (РМм-39) устанавливается непосредственно на корпус автоматического выключателя серии MASTER. Монтаж выполняется механически - устройство фиксируется на специальных направляющих без необходимости подключения проводов к собственным контактам. Подключение питания осуществляется к клеммам самого расцепителя: 230 В AC подаются на вход управления. Кабель питания должен быть защищён от перегрузок и коротких замыканий, так как расцепитель не имеет встроенной защиты.

Безопасность и стандарты

Устройство соответствует требованиям к надёжному функционированию в промышленных сетях. Хотя явного указания на соответствие ГОСТ или IEC в данных нет, конструкция и принцип действия align с практикой применения расцепителей минимального напряжения в соответствии с международными стандартами безопасности для коммутационной аппаратуры.

Преимущества

• Электронная реализация обеспечивает точную работу при заданных порогах напряжения (70% и 85%)
• Не требует внешних реле или дополнительных элементов управления
• Высокий срок службы - 15 лет - благодаря отсутствию механических движущихся частей
• Стандартный монтаж на выключатели серии MASTER ускоряет установку и исключает ошибки совмещения

Ограничения применения

• Поддерживается только напряжение 230 В AC - не работает при постоянном токе или другом напряжении
• Не совместим с выключателями вне серии MASTER - даже аналогичными моделями других производителей
• Не имеет встроенного контроля тока или температуры - только реакция на напряжение
• Не содержит сигнализирующих контактов - нельзя подключить индикацию состояния

Примеры использования

• Автоматические линии производства: предотвращает самопроизвольный запуск станков после кратковременного отключения света
• Водонасосные станции: избегает повреждения насосов при запуске при низком напряжении
• Объекты с резервным питанием: гарантирует, что оборудование не включится, пока основная сеть не восстановилась полностью
• Лифты и эскалаторы: исключает риск внезапного движения при нестабильном питании

Практические советы

• Проверьте напряжение сети перед подключением - расцепитель сработает при любом падении ниже 70%, даже если оно временно
• Используйте качественные кабели с достаточным сечением для цепи управления - плохой контакт может вызвать ложное срабатывание
• При замене выключателя обязательно выбирайте модель из серии MASTER - другие типы не поддерживаются
• Не используйте расцепитель в условиях повышенной влажности или открытых площадках без дополнительной защиты корпуса
• При проектировании системы учтите, что расцепитель не даёт сигнал о состоянии - требуется отдельная система индикации, если она нужна
