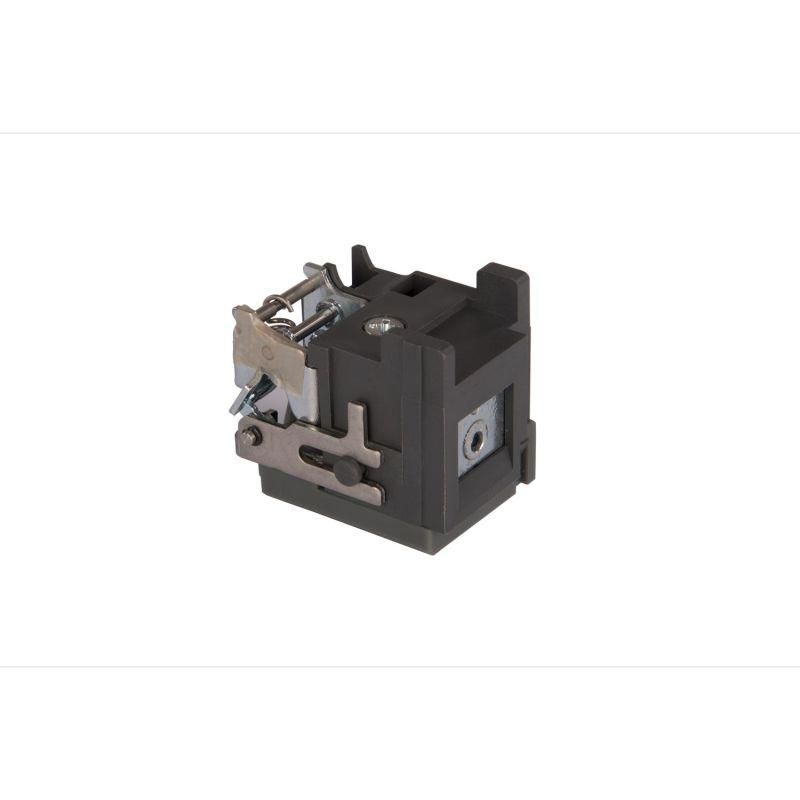

Расцепитель минимального напряжения UВT21-M8 DC24В для NM8N-125 (R) | 269617 CHINT

Расцепитель минимального напряжения UВT21-M8 DC24В для NM8N-125 (R) от CHINT предназначен для автоматического отключения автоматического выключателя при снижении напряжения ниже установленного порога. Этот расцепитель устанавливается на серию NM8N-125 и обеспечивает защиту оборудования от повреждений из-за просадок напряжения в сети постоянного тока.

Назначение и область применения

Расцепитель UВT21-M8 DC24В для NM8N-125 (R) используется для защиты электрооборудования от работы при недостаточном напряжении. Когда напряжение в цепи управления падает ниже 24 В постоянного тока, расцепитель механически отключает выключатель, предотвращая некорректную работу устройств. Применяется в системах с постоянным током, где важна стабильность питания - например, в промышленной автоматике, на конвейерах, в системах управления насосами и компрессорами.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Постоянный (DC)
• Номинальное напряжение питания (Us): 24 В
• Совместимость: Только с автоматическими выключателями серии NM8N-125 (R)
• Интерфейс подключения: Клеммы для внешнего управления

Совместимость и монтаж

Расцепитель UВT21-M8 DC24В для NM8N-125 (R) устанавливается исключительно на выключатели серии NM8N-125 (R). Он фиксируется на DIN-рейке и подключается параллельно к цепи управления выключателя. Подключение осуществляется через два входных провода - положительный и отрицательный. Напряжение 24 В постоянного тока подаётся на контакты расцепителя; при его падении ниже порогового значения происходит отключение автомата. Установка возможна только при отключенном питании. Перед монтажом проверьте соответствие модели выключателя - совместимость с другими сериями невозможна.

Безопасность и стандарты

Расцепитель соответствует требованиям международных норм для коммутационных устройств. Произведён в соответствии с технологиями CHINT, обеспечивающими надёжность и долговечность в условиях промышленной эксплуатации. Сертифицирован для использования в электрических установках до 1000 В переменного и 1500 В постоянного тока.

Преимущества

• Механизм срабатывания гарантированно отключает выключатель при просадке напряжения - защищает оборудование от перегрузок и аварийных режимов
• Устойчив к колебаниям напряжения в пределах допустимых значений
• Простой монтаж и замена - не требует доработки корпуса выключателя
• Высокая надёжность благодаря качественной сборке от CHINT

Ограничения применения

• Не работает при напряжении выше или ниже 24 В +-10% - требуется точная стабилизация источника питания
• Подходит только для выключателей NM8N-125 (R); несовместим с другими моделями, даже аналогичными
• Не предназначены для работы в средах с высокой вибрацией без дополнительной фиксации
• Не рекомендован для использования в сетях переменного тока - только постоянный ток

Примеры использования

• Защита станков ЧПУ от внезапного отключения при просадке напряжения в цеховой сети
• Обеспечение безопасного отключения насосных станций при отказе источника бесперебойного питания
• Автоматическое отключение конвейеров при сбоях в системе управления 24 В DC
• Применение в системах автоматизации объектов ЖКХ, где важно сохранить целостность механизмов при перебоях

Практические советы

• Перед установкой проверьте напряжение на клеммах расцепителя - оно должно быть точно 24 В DC
• Используйте экранированные провода для подключения, чтобы избежать помех в сложных электромагнитных условиях
• При замене расцепителя UВT21-M8 DC24В для NM8N-125 (R) всегда используйте оригинальные запчасти - сторонние аналоги могут не обеспечивать нужную точность срабатывания
• Не забывайте про посадочный диаметр - он стандартизирован под NM8N-125 (R), поэтому не подойдёт к другим типам выключателей
• Регулярно проверяйте состояние контактов и клемм - окисление может вызвать ложное срабатывание
