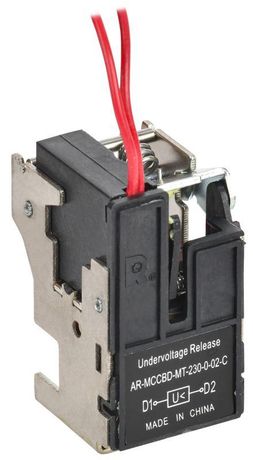

Расцепитель минимального напряжения 230В AC MCCB типоразмер A; D ARMAT IEK AR-MCCBD-MT-230-0-02-C

Расцепитель минимального напряжения 230В AC для MCCB типоразмер A, D - устройство для защиты автоматических выключателей серии ARMAT от работы при недопустимо низком напряжении. Применяется в системах, где важно исключить самопроизвольный запуск оборудования после просадки сети. Бренд IEK, артикул ar-mccbd-mt-230-0-02-c.

Назначение и область применения

Расцепитель минимального напряжения 230В AC для MCCB типоразмер A, D отключает автоматический выключатель, когда напряжение в цепи падает ниже 70% от номинала (т.е. ниже 161 В при 230 В). Также он блокирует попытки включения выключателя, если напряжение ещё не достигло 85% номинала (не менее 195,5 В). Это предотвращает аварийную работу оборудования на слабом питании и защищает персонал от неожиданного запуска машин после восстановления питания.

Подходит для установки в автоматические выключатели типа ARMAT, используемые в распределительных щитах промышленных объектов, на конвейерах, насосных станциях, вентиляционных системах и других устройствах, требующих безопасного управления питанием.

Технические характеристики

• Напряжение срабатывания: 230 В переменного тока (AC)
• Нижний порог отключения: 70% от номинала (≈161 В)
• Минимальное напряжение для включения: 85% от номинала (≈195,5 В)
• Типоразмер совместимости: A, D (для MCCB серии ARMAT)
• Тип привода: электромагнитный, с фиксацией положения
• Условия эксплуатации: внутренняя установка, без воздействия осадков и прямых солнечных лучей

Совместимость и монтаж

Расцепитель 230В AC для MCCB типоразмер A, D устанавливается только в автоматы серии ARMAT с соответствующими габаритами. Он крепится на штанге механизма расцепления внутри корпуса выключателя. Монтаж возможен только при отключенном питании и с соблюдением правил безопасности.

Не совместим с другими сериями автоматов (например, IEC, Hager, Schneider). Перед заменой проверьте маркировку на лицевой панели автомата - там указан типоразмер A или D.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для аппаратов низковольтного распределения. Обеспечивает надёжное отключение при аварийной ситуации, что снижает риск повреждения оборудования и травм персонала.

Преимущества

• Функция блокировки включения предотвращает опасный самопроизвольный запуск механизмов
• Стандартная комплектация - не требует внешних источников питания
• Высокая механическая прочность благодаря исполнению в литом корпусе ARMAT
• Простая замена: не требуется демонтировать весь автомат - достаточно извлечь старый расцепитель и вставить новый

Ограничения применения

• Не работает при постоянном токе - только для сетей 230 В AC
• Не предназначено для использования во взрывоопасных зонах
• Не рекомендуется применять в условиях частых колебаний напряжения выше +-15%, так как это вызывает ложные срабатывания
• Запрещён монтаж вне корпуса автомата - устройство не имеет самостоятельной степени защиты IP

Примеры использования

• На конвейере в пищевой промышленности: при провалах напряжения оборудование останавливается и не включается само, пока оператор не проверит состояние системы
• В системе водоснабжения: насосы не запускаются при низком напряжении, что защищает двигатель от перегрева
• На участках с нестабильным энергоснабжением: предотвращает запуск станков при “проседании” сети после удара молнии или ремонта ЛЭП

Практические советы

• Перед установкой убедитесь, что напряжение в сети стабильно и соответствует 230 В +-10%
• Проверяйте целостность контактов расцепителя перед каждым обслуживанием - окисление может вызвать отказ
• При замене используйте оригинальный расцепитель IEK ar-mccbd-mt-230-0-02-c - аналоги могут иметь другую силу срабатывания
• Не закручивайте крепления слишком сильно - это может деформировать пластиковую рамку внутри автомата
• После установки протестируйте функцию: искусственно снизьте напряжение до 150 В - расцепитель должен отключить автомат; затем повысьте до 200 В - он должен позволить включить выключатель
