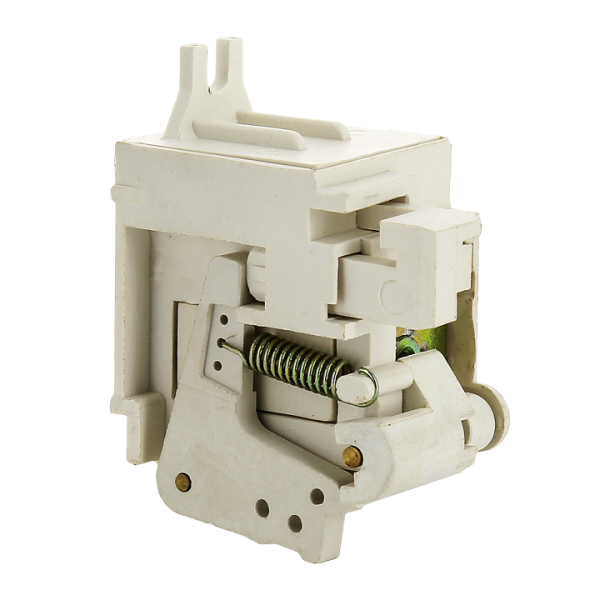

Расцепитель минимальный к ВА-99 250-400А EKF PROxima | mccb99-a-63

Расцепитель минимального напряжения к выключателю ВА-99 220/380В 250-400А от EKF PROxima предназначен для автоматического отключения автомата ВА-99 при снижении напряжения ниже установленного порога. Этот элемент используется в системах, где важно избежать работы оборудования на недостаточном питании - например, на производствах, в насосных станциях или системах вентиляции.

Назначение и область применения

Расцепитель минимального напряжения к выключателю ВА-99 220/380В 250-400А обеспечивает защиту электрооборудования от длительной работы при заниженном напряжении. Когда напряжение в сети падает ниже уровня, заданного конструкцией расцепителя, он активирует механизм отключения выключателя ВА-99. Это предотвращает перегрев двигателей, выход из строя электроники и аварии на оборудовании. Применяется там, где важна безопасность технологического процесса: на заводах, в ЖКХ, на транспорте, в энергообъектах.

Технические характеристики

• Тип устройства: Расцепитель минимального напряжения
• Номинальное напряжение питания: 220 / 380 В переменного тока (AC)
• Номинальный ток: 400 А (совместим с выключателями ВА-99 этого класса)
• Род тока: Переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли; требует установки внутри щита
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений в умеренном климате
• Материал корпуса: Пластик - легкий, устойчивый к химическим воздействиям, не проводит ток
• Нормативный документ: ГОСТ Р 50030.2-99 (соответствует МЭК 60947-2-98)
• Подключение: Круглый провод - требуется подготовленный вывод для подключения внешней цепи управления
• Количество контактов: Нет - не имеет собственных коммутируемых контактов, управляет только механическим приводом выключателя

Совместимость и монтаж

Расцепитель минимального напряжения к выключателю ВА-99 220/380В 250-400А совместим исключительно с автоматическими выключателями серии ВА-99 от EKF PROxima. Он устанавливается в специальное гнездо на передней части корпуса выключателя после снятия фальш-панели. Для монтажа:

• Открутите два винта крепления фальш-панели;
• Вставьте расцепитель в гнездо до характерного щелчка;
• Закрепите провода от источника контрольного напряжения (220/380 В AC) - они должны подходить к клеммам расцепителя через боковой паз корпуса;
• Не забудьте вернуть фальш-накладки в положение “заблокировано” - это гарантирует герметичность и надежную фиксацию.

Обязательно проверьте соответствие напряжения питания расцепителю - неверное напряжение (например, постоянный ток или 110 В) вызовет отказ или повреждение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98) - международному стандарту на низковoltage выключатели. Сертифицирован для использования в промышленных сетях. Благодаря пластиковому корпусу и отсутствию открытых токоведущих частей при правильной сборке, риск поражения током минимален. Однако работа с расцепителем возможна только при отключенном питании основной цепи!

Преимущества

• Простой и надежный принцип действия - никакой сложной электроники, что увеличивает срок службы
• Фиксированный порог срабатывания - не требует настройки пользователем
• Совместим со всеми модификациями ВА-99 EKF PROxima в диапазоне 250–400 А
• Установка без сверления и доработки корпуса - полностью штатная
• Работает в широком диапазоне температур - подходит даже для холодных складов и уличных щитовых

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 220/380 В
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Не регулируемый - порог срабатывания жестко задан заводом, замена невозможна
• Требуется наличие внешнего источника напряжения 220/380 В AC - сам по себе не является источником питания
• Не поддерживается с выключателями других серий - только ВА-99 EKF PROxima

Примеры использования

• На промышленном участке: отключение насосов при просадке напряжения, чтобы избежать перегрузки двигателя
• В системе вентиляции: прекращение работы вентиляторов при падении напряжения ниже 80%, предотвращая запуск на “провале”
• На эскалаторе или лифте: гарантированное отключение при аварийной потере напряжения
• В распределительном щите здания: защита чувствительного оборудования от некорректной работы при колебаниях сети

Практические советы

• Перед установкой всегда проверяйте напряжение на входе расцепителя - используйте тестер, чтобы убедиться, что есть 220 или 380 В AC
• При использовании нескольких расцепителей на одном выключателе следите, чтобы провода не перегибались и не терлись о острые кромки корпуса
• Не затягивайте силовые провода слишком сильно - это может деформировать клеммы и вызвать нагрев
• Если выключатель ВА-99 уже установлен в щит, лучше всего демонтировать его для удобства монтажа расцепителя
• Помните: этот расцепитель не защищает от перегрузки или короткого замыкания - эти функции остаются у самого автомата ВА-99
