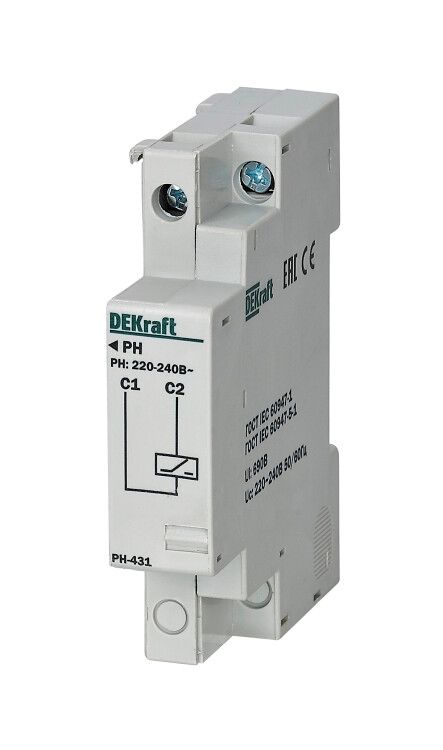

Расцепитель независимый 220-240В для ВА-431 | 21265DEK DEKraft APC

Расцепитель независимый 220-240В для ВА-431 - устройство для дистанционного отключения автомата ВА-431 при подаче напряжения 220–240 В. Устанавливается в правую часть корпуса выключателя и совместим с модульными системами DEKraft. Артикул 21265dek.

Назначение и область применения

Расцепитель независимый 220-240В для ВА-431 предназначен для удалённого отключения трёхполюсного автоматического выключателя ВА-431. Он активируется при подаче на его клеммы напряжения 220–240 В переменного тока. Применяется в системах управления, где требуется дистанционное отключение нагрузки - например, при аварийной ситуации, по сигналу от системы безопасности или из центрального пункта управления.

Технические характеристики

• Тип: независимый расцепитель (не зависит от тока нагрузки, работает только от внешнего напряжения)
• Номинальное напряжение: 220 В (рабочий диапазон 220–240 В)
• Напряжение срабатывания: 70–110% от номинала (то есть от 154 до 264 В)
• Ширина: 18 мм (стандартный модульный размер для DIN-рейки)
• Установка: вставляется в правую сторону корпуса автоматического выключателя ВА-431
• Сигнальные контакты: отсутствуют (только функция отключения, без передачи состояния)

Совместимость и монтаж

Расцепитель независимый 220-240В для ВА-431 совместим исключительно с автоматическими выключателями серии ВА-431 от DEKraft. Монтируется только в правую часть корпуса выключателя - слева или в другом месте он не устанавливается. Для замены или установки необходимо отключить питание, снять крышку выключателя и вставить расцепитель до щелчка. Подключение проводов - к клеммам на лицевой части расцепителя. Напряжение питания подаётся отдельным кабелем от управляющего устройства - например, кнопки, реле или контроллера.

Безопасность и стандарты

Изделие соответствует требованиям к модульным компонентам для распределительных устройств. Серия РН-431 проектировалась для работы в составе сертифицированных автоматических выключателей ВА-431, что обеспечивает соответствие нормам IEC/EN 60947-2. Не требует отдельной сертификации, так как является комплектующим элементом.

Преимущества

• Простая механическая связь с ВА-431 - надёжное срабатывание без задержек
• Стандартная ширина 18 мм - легко интегрируется в типовые щиты
• Не влияет на токовую характеристику автомата - работает только как управляющий импульс
• Поддерживается официальной документацией DEKraft - гарантия совместимости

Ограничения применения

• Не работает с другими сериями автоматов - только с ВА-431
• Не имеет сигнальных контактов - нельзя определить, отключен ли автомат через этот расцепитель
• Требует постоянного наличия напряжения 220–240 В для готовности - при отключении питания расцепитель перестаёт работать
• Не предназначена для частых включений/выключений - рекомендовано не более 1000 операций в год

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка с пульта управления
• Выключение группы освещения по расписанию через реле времени
• Энергосбережение - отключение неиспользуемых линий из центрального щита

Практические советы

• Перед установкой проверьте, что выключатель ВА-431 действительно подходит - модель должна точно совпадать (например, ВА-431-3P, а не ВА-432)
• Провода к расцепителю должны иметь достаточное сечение - минимум 0,75 мм2 для контрольных цепей
• Не используйте напряжение выше 240 В - риск повреждения катушки
• Если нужен сигнал о состоянии отключения - выберите другой вариант: расцепитель с сигнальными контактами или комбинированный модуль
• Запасной расцепитель 21265dek храните в сухом месте - влага снижает срок службы катушки
