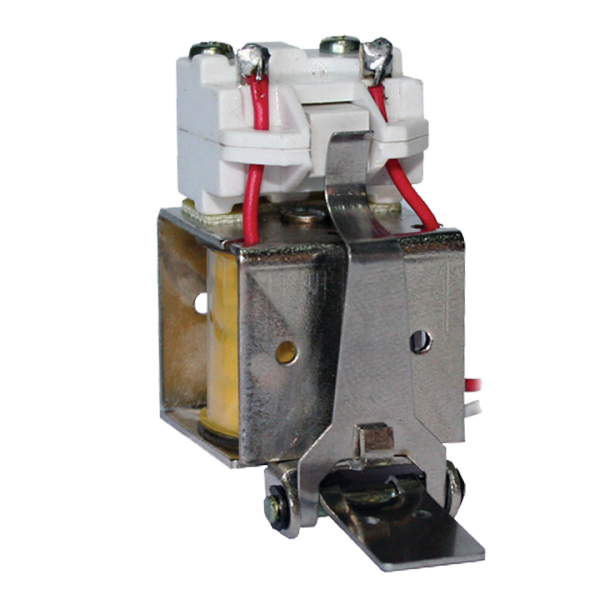

Расцепитель независимый к ВА-99 125-160А EKF PROxima | mccb99-a-67

Расцепитель независимый к выключателю ВА-99 125-160А 220/380В от EKF предназначен для удалённого отключения автомата ВА-99 при подаче сигнала на катушку. Артикул mccb99-a-67 позволяет точно подобрать совместимый элемент для модульной сборки.

Назначение и область применения

Расцепитель независимый к выключателю ВА-99 125-160А 220/380В используется для дистанционного отключения автоматического выключателя ВА-99 по команде из внешней системы - например, от кнопки «Стоп», реле контроля напряжения или системы безопасности. Применяется в системах автоматизации, на промышленных участках, где требуется быстрое и надёжное отключение нагрузки вне зависимости от положения рукоятки выключателя. Подходит для установки в щитах управления станков, конвейеров, насосных станций и других объектов с требованиями к безопасному отключению.

Технические характеристики

• Номинальный ток: 160 А - соответствует классу выключателей ВА-99 125–160 А;
• Номинальное напряжение управления: 220 В переменного тока (AC) - работает только от сети 220 В, не совместим с постоянным током;
• Тип расцепителя: независимый - активируется любым сигналом, не зависит от тока в цепи нагрузки;
• Количество полюсов: 3 - совместим с трёхполюсными выключателями ВА-99;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –40 C до +55 C, подходит для неотапливаемых помещений в умеренном и холодном климате;
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток;
• Толщина корпуса: 4 мм - обеспечивает жесткость при монтаже на плату;
• Соответствие стандарту: ГОСТ Р 50030.2-99 (МЭК 60947-2-98) - сертифицирован для использования в промышленных сетях.

Совместимость и монтаж

Расцепитель независимый к выключателю ВА-99 125-160А 220/380В совместим только с выключателями серии ВА-99 EKF PROxima мощностью 125–160 А. Монтаж осуществляется на специальные гнёзда в передней части корпуса выключателя. Для установки необходимо:

1. Отвернуть винты крепления фальш-панели;
2. Вставить расцепитель в гнездо до щелчка - он фиксируется механически;
3. Подключить управляющие провода (220 В AC) к клеммам расцепителя - они расположены сбоку;
4. Аккуратно уложить провода в боковые пазы корпуса, предварительно подняв фальш-накладки;
5. Закрепить фальш-панель обратно.

Не допускается монтаж на другие модели выключателей - даже аналогичные по току. Наличие круглого проводника или медной полосы в характеристиках указывает на тип входных кабелей - можно использовать однопроволочные или многожильные провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-99 (МЭК 60947-2-98), что гарантирует соответствие требованиям к коммутационной способности, износостойкости и электробезопасности. IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не защищает от попадания воды или пыли - поэтому использование возможно только во внутренних щитах. Климатическое исполнение УХЛ3 позволяет применять расцепитель в условиях повышенной влажности, но не в открытых помещениях или на улице.

Преимущества

• Простая и быстрая установка - не требует доработки корпуса выключателя;
• Надёжная механическая фиксация - не выпадает при вибрациях;
• Совместимость со всей серией ВА-99 - легко заменить или дополнить другим аксессуаром;
• Работает при широком диапазоне температур - подходит для холодных складов и неотапливаемых цехов;
• Низкое энергопотребление - катушка потребляет только импульсную энергию при срабатывании.

Ограничения применения

• Не работает от постоянного тока - только 220 В переменного тока;
• Не имеет собственных переключающих контактов - нельзя использовать для сигнализации состояния;
• IP20 - запрещено монтаж в сырых, пыльных или наружных условиях;
• Только для выключателей ВА-99 EKF - не подходит к другим брендам, даже при одинаковом токе;
• Не предназначена для частого включения/выключения - рекомендовано не более 1000 операций в год для долговечности.

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрева;
• Отключение группы оборудования при аварии по пожарной сигнализации;
• Дистанционное отключение через пульт управления в цехе;
• Система “один стоп” - одна кнопка отключает несколько выключателей ВА-99 через параллельное подключение расцепителей.

Практические советы

• Перед установкой проверьте, чтобы напряжение управления было именно 220 В AC - подача 380 В или DC приведёт к выходу из строя катушки;
• При подключении используйте провода с изоляцией, рассчитанной на 600 В - даже при 220 В это снижает риск пробоя;
• Не затягивайте клеммы слишком сильно - пластиковый корпус может деформироваться;
• Если нужна сигнализация состояния - выбирайте модель с дополнительными контактами, а не этот расцепитель;
• При использовании нескольких расцепителей на одном щите - учтите суммарную нагрузку на источник 220 В - каждый потребляет около 10–15 ВА при срабатывании.
