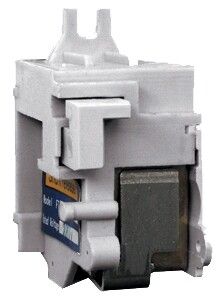

Расцепитель независимый для ВА-99 220/380В 250-400А от EKF PROxima предназначен для удалённого отключения автомата ВА-99 при подаче сигнала на управление. Устройство совместимо с выключателями серии PROxima и применяется в системах автоматизации, где требуется дистанционное отключение нагрузки.

Назначение и область применения

Расцепитель независимый для ВА-99 220/380В 250-400А используется для дистанционного отключения автоматического выключателя ВА-99 при подаче напряжения на его катушку. Он не защищает цепь от перегрузок или КЗ - эти функции выполняет сам выключатель. Расцепитель лишь реагирует на внешний сигнал: например, от кнопки аварийной остановки, системы пожарной безопасности или PLC.

Подходит для установки в щитах промышленного оборудования, на конвейерах, насосных станциях, в системах энергообеспечения зданий, где важно отключить питание без физического доступа к выключателю.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение управления: 220 В
• Номинальный ток выключателя, с которым совместим: 400 А
• Тип расцепителя: термомагнитный (только как часть выключателя, сам расцепитель - электромагнитный)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температуре от -40 C до +55 C, подходит для неотапливаемых помещений в средней полосе России)
• Материал корпуса: пластик
• Толщина материала изделия: 4 мм
• Нормативный документ: ГОСТ Р50030.2-99 (МЭК 60947-2-98)
• Количество контактов: 0 (не имеет собственных коммутируемых контактов - работает только через катушку)

Совместимость и монтаж

Расцепитель независимый для ВА-99 220/380В 250-400А совместим только с автоматическими выключателями серии ВА-99 EKF PROxima. Не подходит для других моделей или брендов.

Монтаж осуществляется на монтажную плату внутри корпуса выключателя. Для установки:

1. Открутите винты крепления фальш-панели на передней панели выключателя.
2. Вставьте расцепитель в специальное гнездо на задней стенке корпуса.
3. Аккуратно уложите провода в боковые пазы, предварительно подняв фальш-накладки.
4. Соберите корпус в обратном порядке.

Подключение питания к катушке расцепителя - круглый проводник или медная полоса. Напряжение 220 В подаётся на два вывода катушки. Полюса не имеют полярности - можно подключать любым способом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р50030.2-99 (эквивалент МЭК 60947-2-98) - норматива для низковольтных выключателей. Степень защиты IP20 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Простой и надёжный принцип работы - срабатывает при подаче 220 В, не требует сложной настройки.
• Фиксированная совместимость с выключателями ВА-99 EKF PROxima - гарантия механической и электрической согласованности.
• Широкий диапазон рабочих температур (-40…+55 C) позволяет использовать в холодных условиях, включая зимние площадки.
• Не занимает лишнего места - монтируется внутрь уже установленного выключателя.

Ограничения применения

• Не работает при отсутствии напряжения 220 В на катушке - не является резервным отключением.
• Не имеет собственных контактов - нельзя использовать для контроля состояния цепи или сигнализации.
• IP20 - запрещено применение в местах с высокой влажностью, пылью, риском попадания воды (например, на улице, в сырых цехах без кожуха).
• Требуется наличие свободного места внутри корпуса выключателя ВА-99 - не подходит для компактных шкафов с плотной компоновкой.
• Не совместим с другими сериями выключателей, даже от EKF (например, ВА-47, ВА-99R).

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрева двигателя.
• Отключение группы освещения при пожарной тревоге через пульт ЦУП.
• Дистанционное отключение насосной станции из операторской комнаты.
• Обеспечение безопасности на станках: кнопка “Стоп” на пульте отключает питание через расцепитель.

Практические советы

• Проверяйте соответствие номинального тока выключателя (400 А) и нагрузки - расцепитель не изменяет токовую характеристику автомата.
• При монтаже не перегибайте провода - они должны легко входить в боковые пазы без усилия.
• Используйте только провода сечением, рекомендованным для 220 В и тока катушки (обычно 0,5–1,5 мм2).
• После установки проверяйте работу: подайте 220 В на катушку - выключатель должен отключиться немедленно.
• Не используйте расцепитель как замену контактору - он не предназначен для частых включений/выключений (частота срабатывания ограничена конструкцией).
• Учитывайте посадочные размеры: расцепитель рассчитан именно на гнёзда ВА-99 EKF PROxima - другие модели не подходят.
