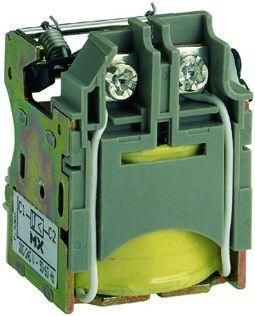

НЕЗАВИСИМЫЙ MX DC24V ЛЕВЫЙ (630) | SPD-MXD-06-L Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель независимый MX DC24V левый (630) от Systeme Electric предназначен для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Устройство совместимо с сериями SystemePact CCB и устанавливается слева под передней крышкой выключателя на номинальный ток 630 А. Артикул spd-mxd-06-l.

Назначение и область применения

Расцепитель независимый MX DC24V левый (630) используется для удалённого отключения автоматического выключателя без физического воздействия на рукоятку. Он активируется при подаче постоянного напряжения 24 В на катушку - например, из системы управления, пульта дистанционного контроля или аварийной кнопки. Применяется в системах, где требуется быстрое и надёжное отключение нагрузки: промышленные станки, конвейеры, системы освещения, энергообъекты с централизованной автоматикой.

Технические характеристики

• Тип: независимый расцепитель - работает независимо от защиты автомата, управление только внешним сигналом;
• Род тока: постоянный (DC); несовместим с переменным напряжением;
• Напряжение питания: 24 В постоянного тока - точное соответствие обязательно;
• Диапазон срабатывания тока: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания;
• Монтажная сторона: левая - установка возможна только со стороны левого бортика выключателя;
• Гарантийный срок: 24 месяца - при соблюдении условий эксплуатации.

Совместимость и монтаж

Расцепитель независимый MX DC24V левый (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC на номинальный ток 630 А. Монтаж выполняется под передней крышкой выключателя - доступ к клеммам осуществляется после снятия крышки. Подключение проводов - к двум контактам на корпусе расцепителя. Кабель должен иметь достаточную жилу для тока до 1,1 А. Не допускается установка справа или на другие серии выключателей - даже аналогичные по току модели других производителей не подходят.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Сертификация подтверждает безопасность работы в условиях промышленной среды. Отсутствие открытых токоведущих частей при установленной крышке снижает риск поражения током.

Преимущества

• Высокая надёжность срабатывания при точно заданном напряжении 24 В DC;
• Фиксированная левосторонняя установка обеспечивает предсказуемую компоновку шкафа;
• Не требует внешнего источника питания большей мощности - достаточно контролируемого сигнала;
• Интегрирован в конструкцию Series CCB - минимизация зазоров и механических перегрузок при сборке.

Ограничения применения

• Не работает при напряжении ниже 20 В или выше 28 В - возможны отказы или повреждение катушки;
• Не предназначена для импульсного или пульсирующего напряжения - только чистый постоянный ток;
• Не применяется с выключателями других серий, даже если они имеют такой же ток 630 А;
• Не является устройством защиты от перегрузки или КЗ - только исполнительный элемент команды отключения.

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрева;
• Экстренное отключение оборудования через аварийную кнопку в цеху;
• Удалённое отключение группы светильников из центрального пункта управления;
• Интеграция в систему SCADA для дистанционного контроля состояния сети.

Практические советы

• Перед монтажом проверьте полярность подключения - неверная полярность не повредит устройство, но может не сработать;
• Используйте кабели сечением не менее 0,5 мм2 для токов до 1 А - это гарантирует стабильность сигнала;
• При установке в шкаф учитывайте габариты: расцепитель занимает место слева от автомата - планируйте расположение соседних модулей;
• Проверяйте наличие напряжения 24 В DC на входе расцепителя перед запуском - недостаток питания - самая частая причина отказа;
• Не используйте этот расцепитель в качестве основной защиты - он не реагирует на перегрузки, только на команду отключения.
