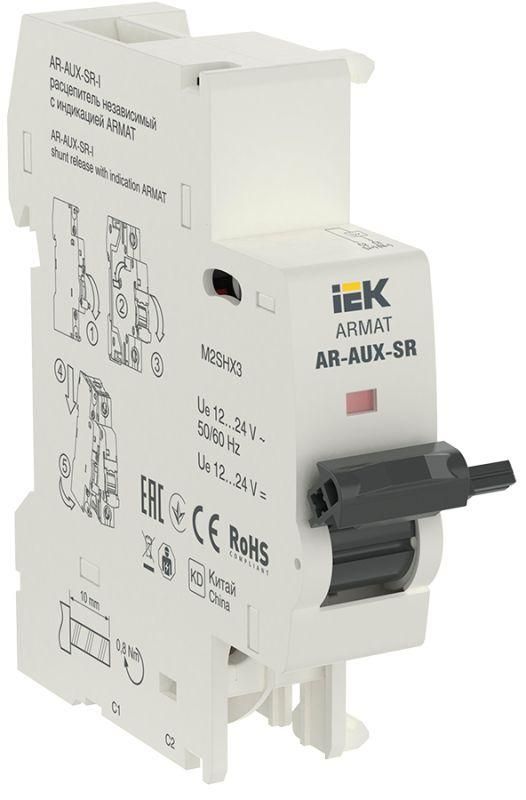

Расцепитель независимый с индикатором AR-AUX-SR-I 12…24В ARMAT | AR-AUX-SR-12-24-I IEK

Расцепитель независимый с индикатором AR-AUX-SR-I 12…24В от IEK - устройство для дистанционного отключения автоматических выключателей серии ARMAT M06N и M10N. Подходит для систем автоматизации, где требуется управление питанием из удалённой точки. Артикул ar-aux-sr-12-24-i обеспечивает совместимость с контроллерами на 12–24 В постоянного или переменного тока.

Назначение и область применения

Расцепитель независимый с индикатором AR-AUX-SR-I 12…24В используется для удалённого отключения автомата без физического воздействия на рычаг. Индикатор показывает состояние контакта - горит при включенном расцепителе. Применяется в системах автоматизации зданий, на производстве, в цепях безопасности, где важно отключить оборудование по сигналу от PLC, датчика или кнопки аварийной остановки.

Технические характеристики

• Номинальное напряжение управления: 12–24 В AC/DC - работает как от сети 24 В переменного тока, так и от батарей или импульсных блоков питания постоянного тока.
• Коммутируемый ток: 6 А - способен управлять контактами автоматов с нагрузкой до 6 А без перегрузки.
• Количество контактов: 1 нормально открытый (NO) - замыкается при подаче напряжения на катушку.
• Габаритная ширина: 17,7 мм - компактный размер, позволяет установить рядом с другими модульными устройствами на DIN-рейке.
• Диапазон температур: от –40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Степень защиты IP20 - защищён от прикосновений пальцами и крупным мусором, но не от воды и пыли; требует установки внутри щита.
• Срок службы: 15 лет - рассчитан на длительную работу без обслуживания.
• Климатическое исполнение УХЛ4 - предназначен для эксплуатации в помещениях с умеренным и холодным климатом, в том числе с колебаниями влажности.

Совместимость и монтаж

AR-AUX-SR-I 12…24В устанавливается на автоматические выключатели серии ARMAT M06N и M10N. Монтаж осуществляется через специальные крепления на корпусе аппарата - не требует сверления или дополнительных крепёжных элементов. Устройство фиксируется механически, без проводки к DIN-рейке. Контакты подключаются внешними проводами: два вывода для управления катушкой, два - для коммутации силовой цепи. Цвет белый соответствует цветовой гамме всей серии ARMAT.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-5-1. Соответствует классу защиты IP20, что исключает случайное прикосновение к токоведущим частям при установленном положении. Напряжение управления 24 В - безопасно для операторов, не требует спецразрешений на обслуживание.

Преимущества

• Индикатор состояния - наглядно показывает, активирован ли расцепитель, снижает риск ошибок при диагностике.
• Поддержка AC/DC - можно использовать с любым источником управления: от PLC, реле, солнечных контроллеров или аккумуляторов.
• Высокая надёжность - срок службы 15 лет и отказоустойчивость при температурных колебаниях.
• Минимальная глубина - 17,7 мм не занимает лишнего места в щите, удобен для плотной сборки.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает использование во влажных, пыльных или наружных условиях.
• Не совместим с автоматами других серий - только с ARMAT M06N и M10N. Для других типов потребуется другой расцепитель.
• Максимальный коммутируемый ток 6 А - нельзя использовать для управления мощными нагрузками выше этого значения.

Примеры использования

• Автоматизация производства: отключение конвейера по сигналу с датчика перегрева.
• Системы пожарной безопасности: принудительное отключение электрооборудования при срабатывании пожарной сигнализации.
• Аварийные остановки: кнопка “Стоп” в цеху подаёт сигнал на расцепитель, который отключает станок.
• Удалённое управление: вентиляция или освещение в помещении отключается через SCADA-систему по расписанию.

Практические советы

• Проверьте соответствие типа автомата: AR-AUX-SR-I 12…24В работает только с ARMAT M06N/M10N. Для других моделей используйте другие расцепители.
• При подключении к PLC учтите, что выходной ток контроллера должен быть достаточен для запуска катушки (не менее 100 мА).
• Индикатор светится при наличии напряжения на катушке - если он не горит, проверьте питание, а не сам автомат.
• Не затягивайте клеммы слишком сильно - это повредит пластиковые контакты. Достаточно усилия, чтобы провод не выпадал.
• При использовании в условиях низких температур (ниже –20 C) рекомендуется предварительно прогреть устройство перед первым включением.
