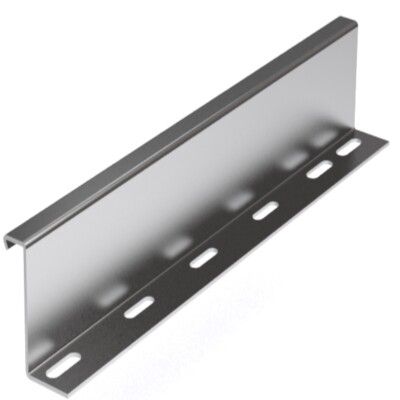

Разделительная перегородка H 100 мм - UPH010 ДКС

Перегородка разделительная H 100 мм, L 1500 мм от DKC (ДКС) с артикулом uph010 предназначена для физического разделения кабелей внутри тяжелых лотков системы U5 Combitech. Она обеспечивает электромагнитную совместимость, снижает риск повреждений и упрощает обслуживание трасс. Изготовлена из нержавеющей стали с оцинковкой, подходит для монтажа в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Перегородка разделительная H 100 мм, L 1500 мм используется для разделения кабелей разного типа внутри одного лотка: например, силовых и слаботочных цепей, питания и управления. Это предотвращает наведенные помехи, нарушения работы оборудования и случайные контакты между проводами. Применяется в промышленных объектах - на заводах, в распределительных пунктах, на транспорте, в энергообъектах, где требуется надежная и долговечная кабельная трасса.

Технические характеристики

• Высота: 100 мм - достаточна для разделения крупных пучков кабелей
• Длина: 1500 мм - соответствует стандартным размерам лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - прочная, коррозионностойкая основа
• Покрытие: оцинковка - дополнительно защищает от ржавчины, особенно на кромках
• Исполнение: L-профиль - жесткая форма, не деформируется при монтаже
• Тип крепления: винтовой - через отверстия внизу, с использованием болтов M6×10 и гаек M6 с насечками
• Монтажная перфорация: да - готовые отверстия для быстрого крепления к лоткам
• Цвет: серый - унифицированный внешний вид с другими элементами системы
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от –40C до +40C, в условиях повышенной влажности, пыли и химически активной среды

Совместимость и монтаж

Перегородка разделительная H 100 мм, L 1500 мм совместима исключительно с тяжелыми лотками системы U5 Combitech. Крепится снизу с помощью винтов M6×10 и гаек M6 с насечками - они не самораспускаются даже при вибрациях. Отверстия расположены с шагом, соответствующим профилю лотка, что позволяет установить перегородку без сверления. Для монтажа нужен ключ на 8 мм. Установка выполняется после укладки кабелей - перегородка легко вставляется и фиксируется вдоль всей длины лотка.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности и механической прочности для промышленных кабельных систем. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 подтверждают соответствие ГОСТ 15150. Наличие оцинковки и нержавеющей стали гарантирует отсутствие выделения токсичных веществ при нагреве. Не содержит пластиков, горючих материалов или компонентов, способных вызвать распространение пламени.

Преимущества

• Стальная конструкция с двойной защитой (нержавейка + оцинковка) - срок службы более 15 лет
• Готовые отверстия для крепления - экономят время монтажа
• Жесткий L-профиль - не прогибается под весом кабелей
• Поддержка всех климатических условий - можно использовать в холодных, влажных и запыленных помещениях
• Совместимость с системой U5 Combitech - единый стандарт сборки, минимум адаптеров и переходников

Ограничения применения

• Не применяется в легких или средних лотках - несовместима с другими сериями, кроме U5 Combitech
• Не предназначена для вертикального крепления - только горизонтальное, вдоль лотка
• Не рекомендуется для разделения кабелей с напряжением выше 1000 В без дополнительной изоляции
• Запрещено применять в местах с постоянными ударными нагрузками - возможна деформация кромок

Примеры использования

• Разделение силового кабеля 3x95 мм2 и сигнального кабеля 2x1,5 мм2 в одном лотке на производстве
• Обустройство кабельной трассы в цехе с частыми мойками - перегородка не ржавеет
• Прокладка кабелей в подземном распределительном устройстве - устойчивость к влаге и пыли
• Монтаж в теплицах, логистических комплексах, на железных дорогах - работа при экстремальных температурах

Практические советы

• Проверьте внутреннюю ширину лотка перед установкой - перегородка должна свободно входить, не задевая стенки
• Используйте только гайки с насечками - обычные гайки могут ослабнуть при вибрации
• При необходимости разрезать перегородку - используйте ножницы по металлу, затем обработайте кромки напильником
• Не затягивайте винты слишком сильно - это может повредить резьбу в лотке
• Для длинных трасс рекомендуется устанавливать одну перегородку каждые 1–2 метра - так сохраняется устойчивость кабелей
• Артикул uph010 - единственный вариант для лотков U5 Combitech с высотой 100 мм; другие модели не заменят её
