Перегородка разделительная H 100 мм, L 1,5 м, цинк-ламельный (аналог горячеоцинкованный) | UPH010HDZL DKC ДКС

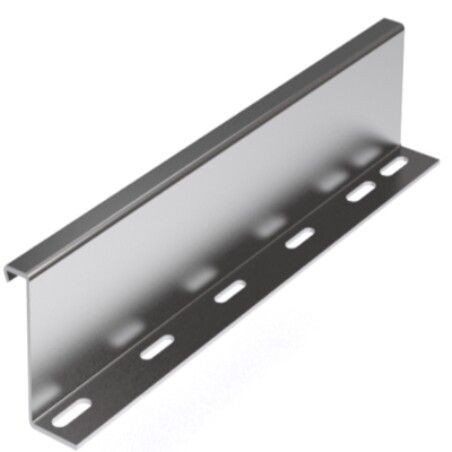

Перегородка разделительная H 100 мм, L 1500 мм, цинк-ламельная (аналог горячеоцинкованная) от DKC (ДКС) - элемент системы U5 Combitech, предназначенный для физического разделения кабелей внутри тяжелых кабельных лотков. Артикул uph010hdzl обеспечивает надежную изоляцию цепей разного назначения, снижая риск электромагнитных помех и повышая безопасность прокладки.

Назначение и область применения

Перегородка разделительная используется для разделения кабелей в одном лотке: например, силовые и слаботочные цепи, сигналы управления и питание. Применяется в промышленных объектах - на заводах, в распределительных пунктах, на транспорте, где требуется соблюдение норм ЭМС и пожарной безопасности. Подходит для систем U5 Combitech, совместима со всеми лотками этой серии.

Технические характеристики

• Высота: 100 мм - достаточна для эффективного разделения кабелей до среднего сечения
• Длина: 1500 мм - соответствует стандартной длине лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - прочная, не деформируется под нагрузкой
• Покрытие: цинк-ламельное - защитный слой на базе магниевой смолы с цинковыми и алюминиевыми хлопьями; устойчивость к коррозии выше, чем у обычного цинкования
• Форма: L-профиль - позволяет плотно прилегать к бортам лотка без зазоров
• Крепление: винтовое - через монтажные отверстия с использованием болтов M6×10 и гаек M6 с насечками
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый - единый цветовой ряд с другими элементами системы U5 Combitech

Совместимость и монтаж

Перегородка разделительная H 100 мм, L 1500 мм, цинк-ламельная (аналог горячеоцинкованная) совместима исключительно с тяжелыми лотками системы U5 Combitech. Установка выполняется вдоль всей длины лотка. Для крепления используются винты M6×10 и гайки M6 с насечками - они не саморезы, требуют предварительного сверления отверстий в стенках лотка. Отличие от других типов: наличие перфорации внизу - позволяет закрепить перегородку даже при минимальном допуске на сборку. Не рекомендуется использовать с легкими или пластиковыми лотками - несовместимо по форме и жесткости.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Цинк-ламельное покрытие обеспечивает долговременную защиту от коррозии в условиях повышенной влажности и агрессивной среды. Соответствие стандартам IEC 61537 и ГОСТ Р 50571.15.19 - проверено производителем DKC (ДКС).

Преимущества

• Улучшенная коррозионная стойкость за счет цинк-ламельного покрытия - срок службы выше, чем у аналогов с обычным цинком
• Стальная основа толщиной 2 мм - выдерживает механические нагрузки при прокладке и обслуживании
• Готовая перфорация - ускоряет монтаж, не требует дополнительной обработки
• Огнестойкость - подтверждает соответствие нормам пожарной безопасности
• Единая система U5 Combitech - все компоненты взаимозаменяемы и проектируются вместе

Ограничения применения

• Не применяется вне системы U5 Combitech - форма L-профиля и размеры не подходят другим лоткам
• Не предназначена для вертикальной установки без дополнительной фиксации - возможен прогиб при длинных участках
• Рекомендовано избегать контакта с агрессивными химическими веществами (например, концентрированные щелочи) - хотя покрытие устойчиво, длительный контакт может повредить его
• Запрещено применять вместо разделителей для экранированных кабелей - не является экраном, только механический барьер

Примеры использования

• Разделение силового кабеля 4x185 мм2 и сигнального кабеля 2x1.5 мм2 в одном лотке на производстве
• Обустройство кабельной трассы в цехе с высокой влажностью - например, пищевом или химическом производстве
• Прокладка в подземных коллекторах, где важна долговечность и устойчивость к конденсату
• Сборка шкафов управления с внутренними кабельными каналами

Практические советы

• При монтаже используйте только оригинальные винты M6×10 и гайки с насечками от DKC - другие могут не обеспечить нужного усилия затяжки
• Учитывайте посадочный диаметр лотка: перегородка рассчитана на ширину лотка 100–200 мм - для более широких моделей требуется несколько перегородок
• Если лоток имеет изгибы - убедитесь, что перегородка не препятствует радиусу изгиба (минимальный радиус - 150 мм)
• При необходимости удлинения - можно стыковать две перегородки, но не забудьте оставить зазор 5–10 мм между ними для теплового расширения
• Проверяйте целостность покрытия перед установкой - царапины на кромках могут стать точками начала коррозии
