Разделительная перегородка H 200 мм - UPH020 ДКС

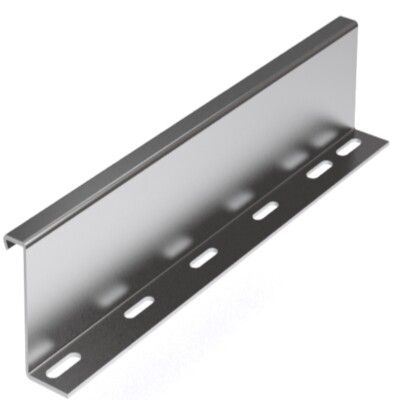

Перегородка разделительная H 200 мм, L 1500 мм от DKC (ДКС) с артикулом uph020 предназначена для внутреннего разделения кабельных лотков системы U5 Combitech. Изготовлена из нержавеющей стали с оцинковкой, обеспечивает механическую и электромагнитную изоляцию между группами кабелей разного назначения.

Назначение и область применения

Перегородка разделительная H 200 мм, L 1500 мм используется внутри тяжелых кабельных лотков системы U5 Combitech для физического разделения проводов и кабелей. Применяется там, где требуется исключить взаимные помехи - например, при совмещении силовых, управляющих и слаботочных цепей в одном лотке. Подходит для промышленных объектов, АСУ ТП, энергообъектов, заводских линий и распределительных пунктов.

Технические характеристики

• Высота: 200 мм - обеспечивает достаточное разделение для кабелей до средних сечений
• Длина: 1500 мм - соответствует стандартным длинам лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - устойчивость к коррозии и механическим нагрузкам
• Исполнение: L-профиль - жесткая форма для удержания положения при монтаже
• Покрытие: оцинковка - дополнительная защита от воздействия окружающей среды
• Цвет: серый - унифицированный внешний вид с другими элементами системы
• Монтажная перфорация: да - наличие отверстий для фиксации винтами
• Тип крепления: винтовой - через M6×10 винты и гайки с насечками
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - допускает работу в условиях повышенной влажности, температур от –40C до +40C и на открытых площадках

Совместимость и монтаж

Перегородка разделительная H 200 мм, L 1500 мм совместима только с тяжелыми лотками системы U5 Combitech. Для установки используются винты М6×10 и гайки М6 с насечками - они входят в комплектацию лотков или приобретаются отдельно. Крепление выполняется через перфорированные отверстия в нижней части перегородки. Расстояние между отверстиями рассчитано под шаг крепления лотков - не требует сверления. Установка возможна как в горизонтальных, так и в вертикальных участках трассы. Не рекомендуется использовать с легкими или алюминиевыми лотками других серий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем. Материалы не поддерживают горение, не выделяют токсичных веществ при нагреве. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 обеспечивают надежную работу в помещениях с агрессивными условиями - в том числе на производствах с химическими выбросами и в холодных зонах.

Преимущества

• Стальная конструкция с оцинковкой - долговечность даже при постоянном контакте с влагой
• L-профиль - сохраняет форму при сборке и не деформируется под весом кабелей
• Готовая перфорация - ускоряет монтаж, снижает риск ошибок
• Совместимость с системой U5 Combitech - гарантирует точное соответствие по размерам и креплениям
• Разделение цепей - снижает уровень ЭМИ, повышает надежность управления и сигнализации

Ограничения применения

• Не применяется в качестве самостоятельного несущего элемента - только внутри лотка
• Не подходит для лотков с высотой менее 200 мм - будет выступать за границы
• Запрещено применять в условиях постоянного погружения в жидкости - хотя есть оцинковка, она не заменяет герметизации
• Не предназначен для работы при температурах выше +80C - материал теряет прочность при длительном перегреве

Примеры использования

• Разделение силового кабеля 3x95 мм2 и слаботочных сигналов управления в шкафу автоматики на заводе
• Изоляция кабелей питания и связи в кабельном канале на тепловой электростанции
• Формирование отдельных маршрутов для кабелей CCTV, Ethernet и 220 В в серверной комнате
• Обустройство трассы в пищевом производстве - устойчивость к мойке и влажной уборке

Практические советы

• При проектировании трассы учитывайте, что каждая перегородка занимает около 2–3 мм ширины - суммарный объем кабелей должен укладываться с запасом
• Для удобства сборки используйте набор винтов М6×10 с гайками и шайбами - они должны быть из нержавеющей стали, чтобы не вызывать электрохимическую коррозию
• Если перегородка разделительная H 200 мм, L 1500 мм устанавливается в длинной трассе, закрепите ее через каждые 500–700 мм - особенно при большом количестве кабелей
• Проверьте перед монтажом, что лоток имеет внутреннюю ширину, достаточную для установки перегородки - система U5 Combitech рассчитана на это, но аналоги могут отличаться
• При необходимости можно резать перегородку болгаркой с диском по металлу - после резки обязательно обработайте кромки против коррозии
