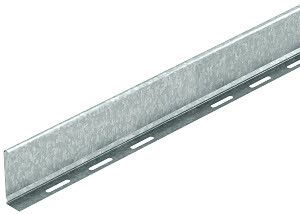

Разделительная полочка 30x3000 (TSG 30 DD) | 6062314 OBO Bettermann

Разделительная полочка TSG 30 DD от OBO BETTERMANN предназначена для физического разделения кабелей разного типа внутри кабельных лотков - например, силовых и слаботочных цепей. Эта полочка обеспечивает безопасную организацию трассы, снижает риск помех и упрощает обслуживание. Артикул 6062314 соответствует модели L-профиль из оцинкованной стали.

Назначение и область применения

Разделительная полочка TSG 30 DD используется для отделения кабелей и проводов по функциональному назначению: силовые линии от слаботочных, высоковольтные от низковольтных, питающие от сигнальных. Применяется в системах кабельных трасс KTS от OBO BETTERMANN, особенно там, где важна электромагнитная совместимость и соблюдение норм безопасности. Подходит для установки в промышленных щитовых, на заводах, в телекоммуникационных шкафах и распределительных пунктах.

Технические характеристики

• Габариты: 30 мм (высота) × 3000 мм (длина)
• Толщина материала: 0,75 мм
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен
• Форма профиля: L-образный - обеспечивает жесткую опору и удобство крепления
• Тип крепления: винтовой - позволяет надежно закрепить на лотках болтами
• Монтажная перфорация: есть - отверстия для фиксации через каждые 100–150 мм
• Совместимость: да, с кабельными лотками серии KTS

Совместимость и монтаж

Разделительная полочка TSG 30 DD рассчитана исключительно на использование с кабельными лотками системы KTS от OBO BETTERMANN. Устанавливается внутрь лотка перпендикулярно направлению трассы. Крепится с помощью саморезов или болтов через предварительно просверленные отверстия в стенке лотка. Для точного расположения используйте монтажную перфорацию - она позволяет выдерживать равномерный шаг между полочками. Не рекомендуется использовать с лотками других серий или производителей - возможны проблемы с посадкой и прочностью соединения.

Преимущества

• Оцинкованное покрытие защищает от ржавчины даже во влажной среде
• L-профиль обеспечивает повышенную жесткость при минимальном весе
• Перфорация ускоряет монтаж и позволяет гибко регулировать положение
• Совместимость с системой KTS гарантирует стандартизированное решение без адаптеров
• Не требует специальных инструментов - достаточно обычного набора для сборки

Ограничения применения

• Не предназначен для нагрузок выше массы стандартных кабелей - не используется как несущая платформа
• Не применяется вне систем KTS - несовместима с лотками других брендов
• Толщина материала 0,75 мм делает её чувствительной к механическим повреждениям при грубом обращении
• Не подходит для открытых внешних установок - хотя оцинковка защищает от влаги, система KTS не имеет IP-защиты

Примеры использования

• Разделение силового кабеля 4×95 мм2 и UTP-кабеля Cat.6 в одном лотке
• Изолирование цепей управления (24 В DC) от переменного тока 400 В в пульте станка
• Обособление кабелей связи и питания в серверной комнате
• Упорядочивание трассы в распределительном щите с множеством входящих линий

Практические советы

• При монтаже проверьте, чтобы полочка плотно легла на дно лотка - зазоры снижают устойчивость
• Используйте антивибрационные прокладки под головки болтов, если лоток установлен на вибрирующем оборудовании
• Для длинных участков (более 2 м) рекомендуется устанавливать полочки с интервалом не более 1,5 м - так сохраняется плоскостность
• При необходимости можно резать полочку до нужной длины ножницами по металлу - края остаются острыми, поэтому после резки желательно зачистить их
• Артикул 6062314 - это именно TSG 30 DD; не путайте с другими модификациями, например, TSG 50 - они отличаются высотой и не взаимозаменяемы
