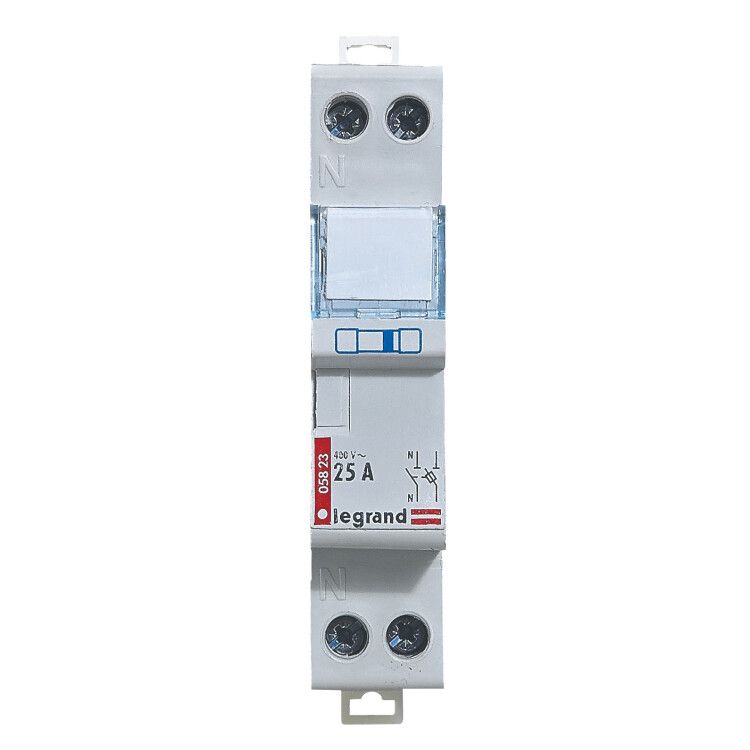

Держатель плавких вставок 1п+н 400 В 25А - 005823 Legrand

Разъединитель-держатель предохранителей 1П+Н цилиндрические бытовые 25 А 400 В от Legrand Euro (артикул 005823) предназначен для безопасного отключения цепи и установки цилиндрических предохранителей в распределительных щитках жилых и коммерческих зданий.

Назначение и область применения

Этот устройство сочетает функции разъединителя и держателя предохранителя. Он позволяет физически отключить цепь, обеспечивая доступ к электрооборудованию для обслуживания, а также защищает проводку от перегрузок и коротких замыканий с помощью вставляемого предохранителя. Подходит для установки в бытовых и малых коммерческих щитах - например, на входе в квартиру, для групп освещения или розеточных контуров.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство выдерживает без повреждений;
• Номинальное напряжение: 250 В переменного тока - рассчитано на работу в сетях 220–240 В, распространённых в бытовой сети;
• Количество полюсов: 1 - управляет только фазным проводником;
• Наличие нейтрального проводника: да - имеет контакт для подключения N-проводника, что важно для правильной работы УЗО и других защитных устройств;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм, как все современные автоматические выключатели;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Модульная ширина: 1 модуль - занимает минимальное место в щите;
• Типоразмер вставки: прочее - совместим с цилиндрическими предохранителями типа gG/gL, которые имеют стандартный диаметр 6×30 мм; проверьте соответствие вставки перед установкой.

Совместимость и монтаж

Устройство совместимо с любыми цилиндрическими предохранителями типоразмера 6×30 мм, соответствующими нормам IEC 60269. Монтируется на DIN-рейку стандартной ширины 35 мм. Клеммы предназначены для подключения медных проводов сечением до 4 мм2. Для надёжного соединения используйте отвертку с плоским лезвием - затягивайте клеммы равномерно, избегая перетяга. Нейтральный вывод подключается отдельно - он не проходит через механизм разъединения, поэтому остаётся всегда под напряжением, пока есть питание на входе.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60269 для держателей предохранителей. Конструкция исключает случайное прикосновение к токоведущим частям при установленном предохранителе благодаря изолирующим материалам и защищённому корпусу. Применяется только в помещениях с контролируемой средой - не для улицы, ванной комнаты или сырых помещений из-за степени защиты IP20.

Преимущества

• Компактность - всего 1 модуль, экономит место в щите;
• Чёткая визуальная индикация состояния - при срабатывании предохранителя легко определить причину отказа;
• Надёжный механический разрыв - при переводе рычага в положение “Off” полностью отключается фаза, обеспечивая безопасность при ремонте;
• Совместимость с продукцией Legrand - можно использовать в составе одной системы с другими элементами щита от того же бренда.

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током;
• Нельзя применять во влажных или запылённых местах - степень защиты IP20 недостаточна;
• Не является автоматическим выключателем - требует замены предохранителя после каждого срабатывания;
• Не рекомендован для нагрузок выше 25 А - превышение тока вызывает перегрев и выход из строя;
• Не используется в качестве основного рубильника для всей квартиры - лучше выбирать двухполюсные устройства для полного отключения.

Примеры использования

• Защита группы розеток в спальной комнате с предохранителем 25 А;
• Отключение световой линии в гараже или кладовой;
• Альтернатива старому однополюсному рубильнику в модернизированном щите;
• Подключение автономного оборудования (например, насоса или нагревателя) с внешней защитой.

Практические советы

• Выбирайте предохранители с точно таким же номиналом - 25 А. Более высокий номинал делает систему опасной, более низкий - будет часто срабатывать;
• Проверяйте посадочный диаметр вставки - убедитесь, что она подходит именно под 6×30 мм, а не другие типы (например, 10×38);
• После замены предохранителя обязательно проверьте, плотно ли он вставлен - плохой контакт вызывает нагрев и возможное возгорание;
• Если предохранитель срабатывает регулярно - ищите причину в перегрузке или коротком замыкании, а не меняйте его на более мощный;
• Для удобства обслуживания располагайте этот разъединитель-держатель рядом с УЗО или автоматом, которым он защищен - так легче найти проблемный участок.
