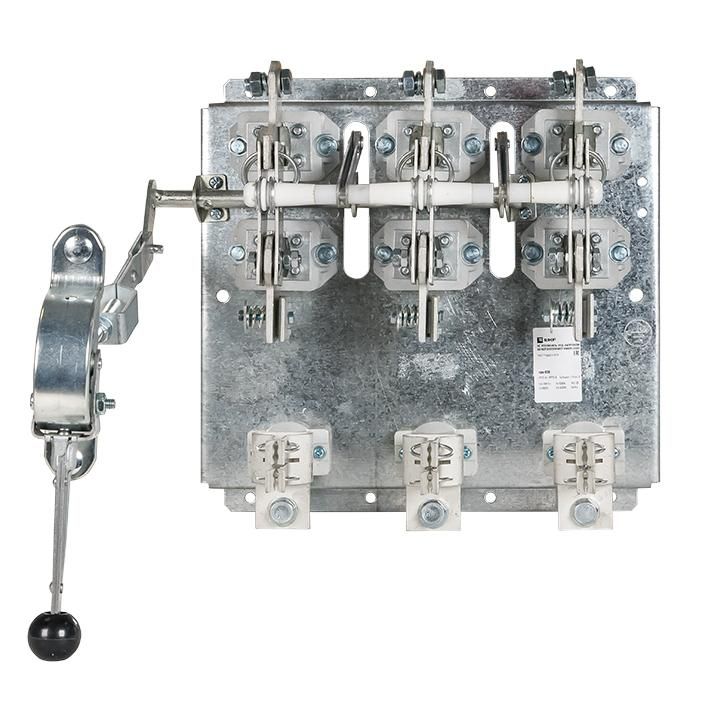

Разъединитель-предохранитель РПС-6 630А левый привод, без ППН Basic | rps-r-630l EKF

Разъединитель-предохранитель РПС-6 630А левый привод, без ППН от EKF предназначен для безопасного отключения силовой цепи без нагрузки и защиты от перегрузок и КЗ в распределительных щитах. Этот аппарат сочетает функции разъединителя и предохранителя в одном корпусе, что делает его удобным решением для обслуживания и ремонта электрооборудования.

Назначение и область применения

Разъединитель-предохранитель РПС-6 630А левый привод, без ППН используется для ручного отключения электрической цепи при отсутствии нагрузки - например, перед техобслуживанием или аварийной остановкой оборудования. Он также выполняет функцию предохранителя: при превышении допустимого тока плавкая вставка перегорает, защищая сеть от повреждений. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других установках с трёхфазным питанием 380 В.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 32 кА
• Тип рукоятки: рычажного типа
• Способ монтажа: вертикальный
• Тип подключения: болтовое
• Степень защиты: IP00 (нет защиты от пыли и воды)
• Конструкция: монтаж внутри распределительного щита
• Пригоден в качестве сервисного выключателя: да
• Пригоден в качестве предохранительного выключателя: да
• Количество контактов: 0 (не имеет встроенных контактов для управления - только механическое отключение)

Совместимость и монтаж

Разъединитель-предохранитель РПС-6 630А левый привод, без ППН устанавливается исключительно в распределительном щите. Монтаж осуществляется вертикально - фиксируется на DIN-рейке или специальной платформе внутри шкафа. Подключение проводов - через болты, требует точного затяжения согласно рекомендациям производителя. Устройство совместимо с плавкими вставками соответствующего номинала (до 630 А), которые устанавливаются вручную. Левый привод означает, что рукоятка расположена слева при взгляде спереди - важно учитывать при компоновке щита.

Безопасность и стандарты

Разъединитель-предохранитель РПС-6 630А левый привод, без ППН соответствует требованиям к оборудованию для распределительных сетей до 1000 В переменного тока. Наличие видимого разрыва цепи позволяет гарантировать отсутствие напряжения после отключения - важное условие безопасности при работах по ТБ. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - открытые контакты опасны при доступе человека.

Преимущества

• Объединяет две функции - разъединитель + предохранитель - снижает количество элементов в щите
• Визуально подтверждает размыкание цепи - легко проверить состояние
• Выдерживает высокую токовую нагрузку (32 кА КЗ) - надёжна в условиях промышленных перегрузок
• Подходит для сервисного отключения - можно использовать как ручной выключатель при плановых работах
• Простая конструкция - минимум деталей, высокая ремонтопригодность

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать/выключать при работающем оборудовании
• IP00 - не может использоваться во влажных, пыльных или открытых помещениях
• Требует наличия внешней защиты (щит с дверью) - сам по себе не является герметичным устройством
• Не имеет автоматического отключения - только ручное управление
• Не поддерживает дистанционное управление или сигнализацию состояния

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Защита группы двигателей на конвейере от перегрузки
• Центральный выключатель для участка освещения в цеху
• Изоляция секции распределительного щита при профилактике

Практические советы

• Перед установкой проверьте соответствие номинала плавких вставок нагрузке цепи - используйте вставки, одобренные EKF для РПС-6
• При монтаже соблюдайте вертикальное положение - наклон может нарушить работу механизма
• Убедитесь, что рядом есть место для замены вставок - они не меняются при установленном устройстве
• Левый привод влияет на порядок сборки щита - планируйте расположение аналогичных устройств с учётом удобства оператора
• Не используйте этот разъединитель-предохранитель РПС-6 630А левый привод, без ППН в качестве основного выключателя - он не рассчитан на частые включения/выключения
