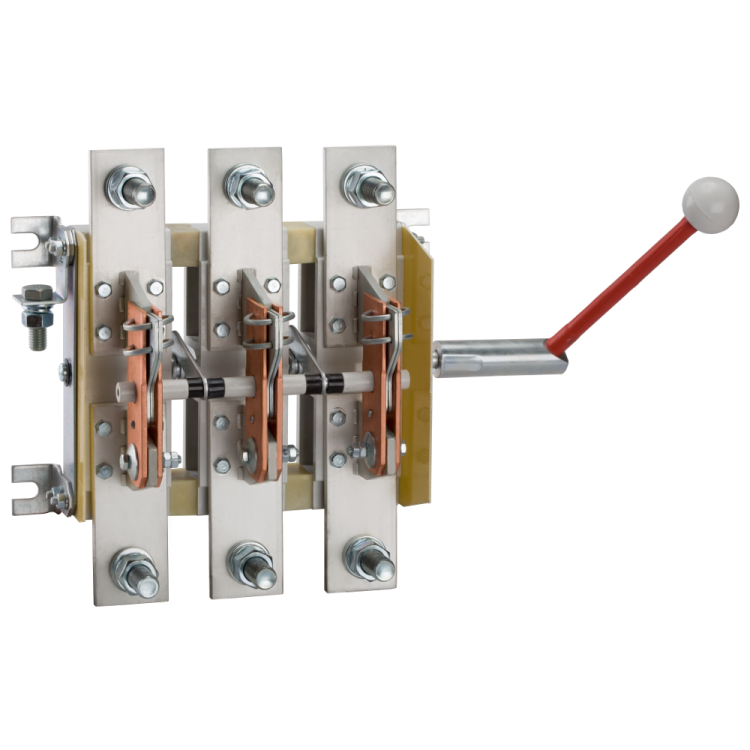

Разъединитель РЕ19-39-31150-630А-УХЛ3 - трёхполюсный коммутационный аппарат с рычажным управлением, предназначенный для безопасного отключения нагрузки в распределительных щитах. Произведён КЭАЗ в серии РЕ19, артикул 119618. Подходит для частых операций включение-отключение и используется как сервисный, аварийный или предохранительный выключатель.

Назначение и область применения

Разъединитель РЕ19-39-31150-630А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой. Он обеспечивает видимый разрыв цепи, что необходимо при обслуживании оборудования. Применяется в силовых распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других установках с токами до 630 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габаритные размеры: 125×285×270 мм
• Механическая износостойкость: 10 000 циклов включения-отключения
• Тип рукоятки: рычажная, съемная
• Цвет управляющего элемента: серый

Совместимость и монтаж

Разъединитель РЕ19-39-31150-630А-УХЛ3 рассчитан на монтажную плату и подходит для фронтальной установки в шкафы и распределительные щиты. Для монтажа требуется свободное пространство вокруг аппарата - он не имеет защиты от прикосновений и стороннего попадания предметов. Подключение выполняется через винтовые зажимы; максимальное сечение провода - 480 мм2. Обязательно соблюдайте рекомендованную плотность затяжки винтов согласно руководству производителя.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.3 и ТУ 3424-063-05758109-2012
• Имеет видимый разрыв контактов - соответствует требованиям безопасности при техобслуживании
• Не предназначен для работы вне закрытого корпуса - IP00 исключает использование на открытых площадках

Преимущества

• Высокая механическая долговечность - 10 000 циклов позволяет использовать устройство как регулярный выключатель нагрузки
• Съемная рукоятка - удобна для блокировки и управления несколькими аппаратами одним механизмом
• Поддерживает высокую токовую нагрузку - 630 А и 32 кА короткого замыкания обеспечивают надёжность даже в тяжёлых условиях
• Фронтальный монтаж - позволяет легко контролировать положение переключателя без вскрытия шкафа
• Совместим со стандартными распределительными щитами - габариты стандартизированы

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в помещениях с пылью, влагой или риском случайного прикосновения
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требует совместного применения с автоматическими выключателями или предохранителями
• Не предназначен для частого включения-отключения при больших токах без учёта теплового режима - допустимо до 10 000 циклов, но не более 1–2 в минуту при максимальном токе
• Требует наличия места перед собой для поворота рычага - не подходит для тесных шкафов без доступа спереди

Примеры использования

• Автоматический участок конвейера - служит для быстрого отключения питания при ремонте
• Щитовая станции водоснабжения - применяется как сервисный выключатель перед насосами
• Производственный цех - используется как аварийный выключатель по правилам охраны труда
• Распределительный щит с группой двигателей - обеспечивает видимый разрыв при плановом ТО

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 480 мм2) и момент затяжки винтов - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт
• Обеспечьте доступ к рычагу с лицевой стороны - не закрывайте его дверцей шкафа, чтобы можно было быстро сработать в экстренной ситуации
• Используйте съемную рукоятку для блокировки в положении “выкл” - это обязательное условие при работах по ТБ
• Не используйте этот разъединитель вместо автомата - всегда сочетайте его с защитными устройствами (например, автоматическими выключателями серии АЕ20 или ВА51)
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление снижает проводимость, особенно при высоких токах
