Разъединитель РЕ19-39-31160 630А | PE-31160-0630 GENERICA IEK

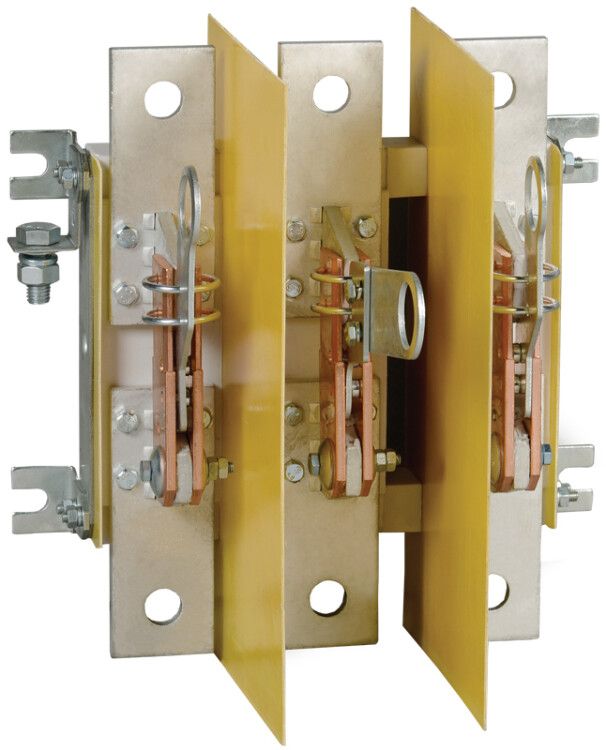

Разъединитель РЕ19-39-31160 630А - это ручной рубильник с болтовым подключением, предназначенный для безопасного отключения электрической цепи без нагрузки. Применяется в распределительных щитах и силовых установках, где требуется физическая изоляция цепи перед обслуживанием. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ Р 50030.3, а артикул РЕ19-39-31160 630А указывает на его основные параметры: три полюса и номинальный ток 630 А.

Назначение и область применения

Разъединитель РЕ19-39-31160 630А используется исключительно для отключения электрической цепи при отсутствии тока - то есть когда оборудование уже выключено. Он не предназначен для отключения нагрузки под током. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при ремонте, техобслуживании или проверке. Подходит для установки в распределительных устройствах промышленных объектов, на станциях, в цехах с мощным оборудованием. Может использоваться в качестве главного выключателя согласно заявленному функционалу.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно
• Номинальный ток: 630 А - способен проводить ток до этого значения без перегрева
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока
• Род тока: переменный (AC), частота 50–60 Гц
• Условный ток короткого замыкания: 32 кА - выдерживает кратковременные импульсы КЗ без повреждений
• Тип управления: рычаговый - удобный механический привод для ручного включения/отключения
• Способ присоединения: болтовой - клеммы для подвода кабелей через гайки и шайбы
• Конструкция: стационарное исполнение - устанавливается жестко на монтажную плату
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Разъединитель РЕ19-39-31160 630А монтируется на монтажную плиту или DIN-рейку с предварительно подготовленными отверстиями. Для подключения используются медные кабели сечением, соответствующим току 630 А - обычно 185–240 мм2. Все кабельные зажимы затягиваются моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контактные поверхности. Поскольку устройство имеет IP00, его обязательно необходимо помещать внутрь электрошкафа с классом защиты не ниже IP54. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Разъединитель РЕ19-39-31160 630А соответствует ГОСТ Р 50030.3 - российскому стандарту, аналогичному международному IEC 60947-3. Это гарантирует надежность конструкции, устойчивость к термическим и электромагнитным воздействиям. Как главный выключатель, он обеспечивает визуальный разрыв цепи - обязательное требование для работ по технике безопасности. Отключение происходит механически - без автоматического срабатывания, что делает его идеальным для ручного контроля.

Преимущества

• Высокая коммутационная стойкость - выдерживает 32 кА КЗ без выхода из строя
• Простая и надежная конструкция - минимум деталей, мало чего может сломаться
• Подходит для работы в суровых климатических условиях (УХЛ3)
• Совместим с большинством типовых распределительных щитов IEK и других производителей
• Является официальной частью серийной линейки РЕ19 - легко найти запчасти и аналоги

Ограничения применения

• Не предназначен для отключения нагрузки под током - попытка сделать это вызовет дугу, повреждение контактов и риск возгорания
• IP00 - не защищен от пыли и влаги; использовать можно только во внутренних помещениях в герметичном корпусе
• Только ручное управление - не подходит для систем автоматизации или дистанционного управления
• Отсутствуют встроенные вспомогательные контакты (НО и НЗ = 0) - нельзя подключить сигнализацию состояния
• Не применяется в сетях постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Главный разъединитель в распределительном щите цехового оборудования
• Отключающее устройство перед частотным преобразователем или большим двигателем
• Точка отключения для планового техобслуживания силовой установки
• Фиксирующий выключатель в системе бесперебойного питания (до UPS)

Практические советы

• Выбирая разъединитель РЕ19-39-31160 630А, убедитесь, что ваш кабель имеет достаточное сечение - недостаточно просто совпадения тока, важно также качество контакта
• Проверьте зазор между контактами после отключения - он должен быть явно виден. Это главное правило безопасности
• Не используйте этот разъединитель как обычный выключатель - даже если он “выглядит” как таковой
• При сборке щита оставьте свободное место вокруг него - нужен доступ для осмотра и обслуживания
• При замене старого аппарата - сверьте размеры крепления и расположение клемм. Артикул РЕ19-39-31160 630А совместим с другими моделями серии РЕ19 от IEK
