Разъединитель РЕ19-39-31170-630А-УХЛ3 | 119624 КЭАЗ

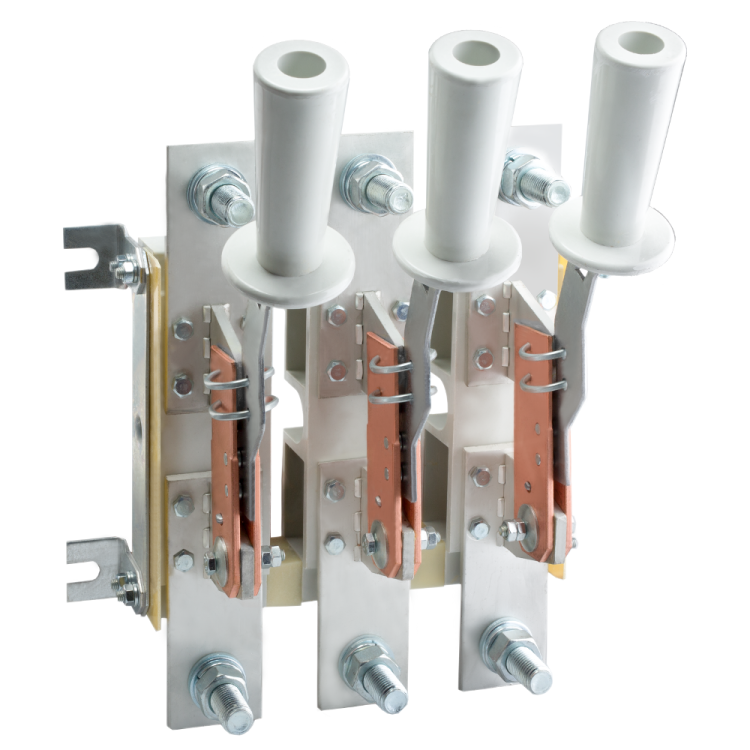

Разъединитель РЕ19-39-31170-630А-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат с рычажным управлением, предназначенный для безопасного отключения нагрузки в распределительных щитах при обслуживании и ремонте. Этот разъединитель обеспечивает надёжную изоляцию цепи и подходит как для постоянной эксплуатации, так и для аварийной остановки оборудования.

Назначение и область применения

Разъединитель РЕ19-39-31170-630А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он применяется там, где требуется явное видимое разрывание цепи - например, перед техобслуживанием, при плановых отключениях или аварийных ситуациях. Подходит для установки в силовые распределительные щиты промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с высокими токами нагрузки до 630 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри корпуса или шкафа
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габаритные размеры: 210×285×270 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Цвет управляющего элемента: серый

Совместимость и монтаж

Разъединитель РЕ19-39-31170-630А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Подходит для фронтального монтажа - рукоятка доступна для управления с лицевой стороны шкафа. Для установки необходима свободная площадь минимум 210×285 мм. Винтовые зажимы позволяют подключить кабель сечением до 480 мм2 - важно использовать правильные контактные наконечники и соблюдать момент затяжки, указанный в руководстве производителя. Разъединитель совместим со стандартными DIN-рейками и комплектующими КЭАЗ серии РЕ19.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает функцию явного разрыва цепи - обязательное условие для безопасности персонала при работах под напряжением. Может использоваться как устройство аварийной остановки и как предохранительный выключатель, однако не является автоматическим защитным устройством - не отключает при перегрузке или КЗ самостоятельно.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы без потери характеристик
• Надёжное винтовое подключение с возможностью подключения крупногабаритных кабелей до 480 мм2
• Устойчивость к климатическим факторам (УХЛ3) позволяет применять в неотапливаемых помещениях и на открытых площадках внутри шкафов
• Необходимость ручного действия исключает случайное включение - повышает безопасность при обслуживании
• Интегрированная несменяемая рукоятка снижает риск потери или неверной сборки

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытого шкафа или в местах с пылью, брызгами воды или опасностью прикосновения к токоведущим частям
• Не предназначен для частого оперативного включения/отключения под нагрузкой - рекомендовано использование как сервисного или аварийного аппарата
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическими выключателями или предохранителями
• Не поддерживает дистанционное управление - только ручное действие через рычаг

Примеры использования

• Главный сервисный разъединитель в распределительном щите цехового оборудования
• Автоматический выключатель аварийной остановки на конвейере с питанием 400 В
• Отключающее устройство перед ремонтными работами на насосной станции
• Фронтально установленный разъединитель в щите питания промышленного нагревателя

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• Обязательно используйте разъединитель вместе с автоматическим выключателем - он лишь создаёт видимый разрыв, но не защищает от токов КЗ
• При установке в шкаф обеспечьте достаточный доступ к рукоятке - она должна легко перемещаться без препятствий
• Для помещений с высокой влажностью или запылённостью выбирайте модели с более высокой степенью защиты - этот разъединитель требует герметичного корпуса
• Проверяйте целостность контактов и наличие следов нагара после каждого десятого отключения - особенно при работе с высокими токами
