Разъединитель РЕ19-39-31190-630А-УХЛ3 | 113009 КЭАЗ

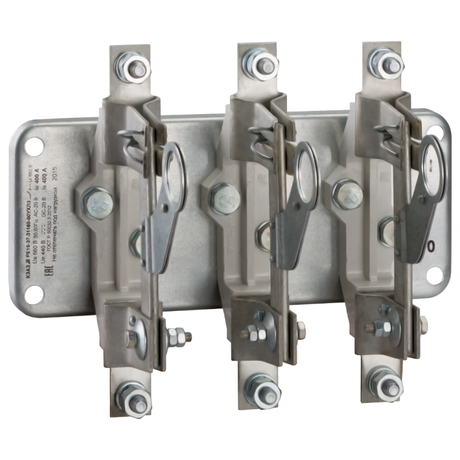

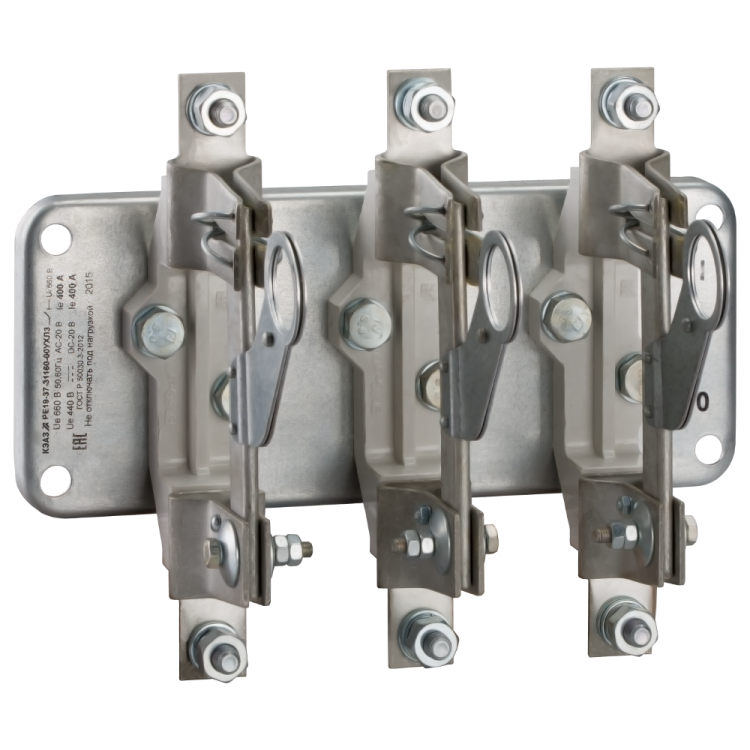

Разъединитель РЕ19-39-31190-630А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 630 А, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте. Устройство подходит для установки в распределительные щиты и используется как сервисный, аварийный или предохранительный выключатель.

Назначение и область применения

Разъединитель РЕ19-39-31190-630А-УХЛ3 применяется для ручного отключения электропитания в цепях переменного тока частотой 50/60 Гц. Он обеспечивает видимый разрыв цепи, что необходимо при проведении техобслуживания, ремонта или аварийной остановки оборудования. Подходит для использования в промышленных распределительных щитах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими токовыми нагрузками до 630 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Габаритные размеры: 225×285×270 мм
• Способ монтажа: на монтажную плату
• Тип рукоятки: рычажный, с возможностью снятия
• Механическая износостойкость: 10 000 циклов включения/отключения
• Цвет управляющего элемента: серый

Совместимость и монтаж

Разъединитель РЕ19-39-31190-630А-УХЛ3 предназначен для монтажа на монтажную плиту в распределительном щите. Подходит для фронтальной установки - рукоятка доступна для оператора без вскрытия корпуса. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 480 мм2. Обязательно соблюдайте посадочные габариты 225×285 мм. Снимаемая рукоятка позволяет заблокировать устройство в положении «выключено» с помощью замка (не в комплекте).

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах на оборудовании. Наличие функции аварийной остановки и предохранительного выключения делает его подходящим для выполнения требований нормативов по охране труда. Примечание: степень защиты IP00 требует установки исключительно внутрь закрытых шкафов - открытая эксплуатация недопустима.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 32 кА
• Долговечность: 10 000 циклов работы обеспечивают надёжность даже при частом использовании
• Съемная рукоятка - возможность блокировки и предотвращения случайного включения
• Широкий диапазон сечений кабелей (до 480 мм2) - совместимость с крупными силовыми проводниками
• Исполнение УХЛ3 - устойчивость к перепадам температуры и влажности в неотапливаемых помещениях

Ограничения применения

• Не предназначен для автоматического отключения - только ручное управление
• Степень защиты IP00 - нельзя использовать вне защищённого шкафа; риск поражения током при открытом доступе
• Не является защитным аппаратом - не отключает при перегрузке или КЗ, требует наличия автоматических выключателей или предохранителей в цепи
• Не рекомендуется для частого включения/отключения под нагрузкой - оптимален для отключения без тока или при минимальной нагрузке

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Авторизованная аварийная остановка конвейерной линии
• Разъединение участка сети при плановом ремонте распределительного щита
• Функция предохранительного выключателя в системах с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 480 мм2) и момент затяжки винтов - переусиливать нельзя, чтобы не повредить контакт
• Обязательно используйте разъединитель РЕ19-39-31190-630А-УХЛ3 только внутри металлического или пластикового щита с классом защиты не ниже IP54
• Для блокировки рукоятки примените замок типа LOTO - он не входит в комплект, но необходим по правилам охраны труда
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами
• При замене старого аппарата убедитесь, что новый имеет аналогичные габариты - 225×285 мм - идентичная посадка снижает время демонтажа
