Разъединитель РЕ19-41-11160-1000А-УХЛ3 | 113025 КЭАЗ

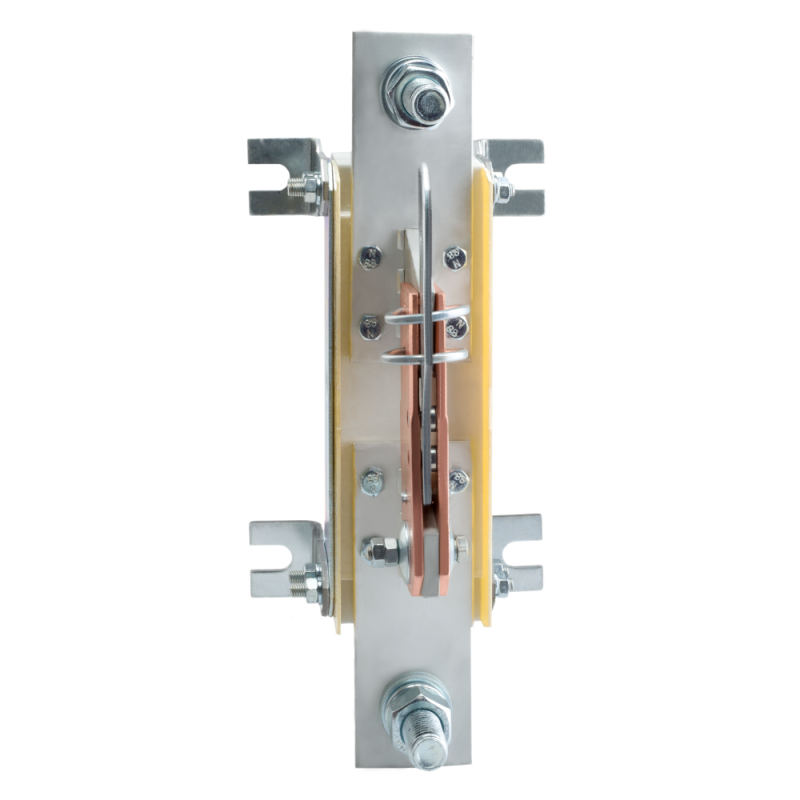

Разъединитель РЕ19-41-11160-1000А-УХЛ3 от КЭАЗ - это однополюсный выключатель-разъединитель с номинальным током 1000 А, предназначенный для безопасного отключения нагрузки в распределительных щитах. Модель РЕ19-41-11160-1000А-УХЛ3 обеспечивает механическую надежность до 6300 циклов включения-отключения и подходит для работы в условиях умеренного и холодного климата.

Назначение и область применения

Разъединитель РЕ19-41-11160-1000А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он применяется как сервисный, аварийный или предохранительный выключатель в силовых цепях переменного тока частотой 50/60 Гц. Подходит для установки в щиты промышленного оборудования: станки, конвейеры, системы вентиляции, насосные станции, преобразователи частоты. Устройство не предназначено для автоматического отключения при перегрузках или КЗ - функции защиты должны обеспечивать внешние аппараты (например, автоматы или предохранители).

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность по режиму AC-3: 400 кВт
• Условный ток короткого замыкания: 100 кА
• Максимальное сечение кабеля: 1280 мм2
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без защиты от прикосновений и попадания пыли/воды; требует установки внутри закрытых щитов
• Тип рукоятки: рычажный, съемный - позволяет выполнять операции дистанционно или с использованием блокировочных устройств
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Габариты: 160×125×300 мм
• Цвет: серый
• Механическая износостойкость: 6300 циклов

Совместимость и монтаж

Разъединитель РЕ19-41-11160-1000А-УХЛ3 монтируется на металлическую монтажную плиту с помощью отверстий в корпусе. Для правильной установки необходимо соблюдать рекомендованное расстояние между соседними аппаратами - минимум 50 мм. Подключение кабелей выполняется через винтовые зажимы: максимальное сечение - 1280 мм2. Съемная рукоятка крепится на шток механизма и должна быть зафиксирована перед первым включением. Устройство совместимо со всеми типами щитов, соответствующих габаритам и требованиям ГОСТ Р 50030.3.

Безопасность и стандарты

Разъединитель РЕ19-41-11160-1000А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Применение в системах аварийной остановки и сервисного обслуживания подтверждено конструкцией. Однако, из-за степени защиты IP00, использование вне закрытого щита запрещено - риск поражения током и повреждения контактов высок. Все работы с устройством проводятся только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокая коммутационная способность - 100 кА при КЗ, что обеспечивает сохранность при аварийных ситуациях
• Съемная рукоятка - удобна для удалённого управления, блокировки и контроля доступа
• Износостойкость 6300 циклов - долгий срок службы даже при частом использовании
• Поддержка больших сечений кабелей (до 1280 мм2) - подходит для мощных промышленных объектов
• Климатическое исполнение УХЛ3 - надёжная работа в неотапливаемых помещениях и на открытых площадках при условии герметичного щита

Ограничения применения

• Не предназначен для отключения токов КЗ - обязательно наличие автоматических выключателей или предохранителей в цепи
• IP00 - нельзя использовать в открытом виде, на улице или во влажных средах без корпуса
• Не имеет встроенной защиты от перегрузки - требуется внешняя защита
• Требуется жесткий монтаж на плите - не подходит для DIN-рейки
• Не рассчитан на частое включение-отключение под нагрузкой свыше 400 кВт - возможен износ контактов

Примеры использования

• Автономный выключатель на входе в частотный преобразователь на производстве
• Аварийный отключающий элемент на линии конвейера в пищевой промышленности
• Сервисный разъединитель для техобслуживания насосной группы в водоканале
• Фронтально установленный выключатель в распределительном щите на тепловой станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 1280 мм2 недопустимо, меньшее сечение требует переходника
• При установке в щит используйте пластиковую или металлическую рамку вокруг аппарата - это снижает риск случайного прикосновения
• Съемную рукоятку храните отдельно и пометьте - она нужна для включения, но не должна находиться в рабочей зоне при ремонте
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при работе с большими токами
• Для систем безопасности используйте блокираторы рукоятки - они обеспечивают Lock-Out/Tag-Out (LOTO) согласно нормам OSHA и ГОСТ Р 12.3.047
