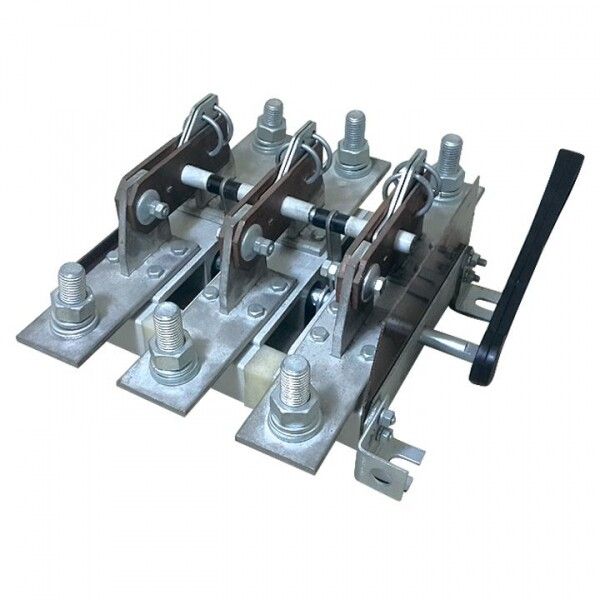

Разъединитель РЕ19-41-31120 1000А PROxima EKF re19-4131120

Разъединитель РЕ19-41-31120 1000А от бренда EKF - это стационарный выключатель-разъединитель нагрузки для безопасного отключения электрических цепей без тока, предназначен для использования в системах распределения электроэнергии на предприятиях с высокими нагрузками. Модель входит в серию Proxima и соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Разъединитель РЕ19-41-31120 1000А используется исключительно для отключения электрической цепи при отсутствии нагрузки - то есть после отключения автомата или контактора. Он не предназначен для коммутации рабочего тока. Применяется в щитах распределения энергии на объектах с большими токами: промышленные линии, насосные станции, системы вентиляции, конвейеры, сварочные комплексы. Также подходит в качестве сервисного выключателя для проведения техобслуживания и ремонта оборудования.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 690 В переменного тока - работает в сетях до 690 В, частотой 50/60 Гц.
• Количество полюсов: 3 - управление трёхфазной цепью.
• Номинальный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ без разрушения.
• Номинальная мощность (AC-23): 600 кВт - максимальная активная мощность, которую можно безопасно отключать при условии предварительного отключения нагрузки.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать массивные медные жилы или шины.
• Климатическое исполнение УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации влаги.
• Тип подключения: болтовое - фиксация через болты на клеммах, без быстроразъёмных соединений.
• Тип рукоятки: рычаг поворотный - удобный механический привод для ручного включения и отключения.
• Способ монтажа: монтажная плата - крепится на металлическую платформу или DIN-рейку с помощью крепёжных отверстий.
• Количество вспомогательных контактов: 0 - не имеет сигнализационных или блокировочных контактов.

Совместимость и монтаж

Разъединитель РЕ19-41-31120 1000А монтируется на монтажную плиту или раму с соблюдением зазора между соседними устройствами. Для подключения используются медные шины или кабели сечением до 240 мм2. Болтовые клеммы затягиваются моментом, указанным в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Установка возможна только в защищённом корпусе, так как степень защиты IP00 не допускает открытого расположения. Подключение к автоматическим выключателям и контакторам выполняется последовательно: сначала автомат, затем разъединитель.

Безопасность и стандарты

Разъединитель РЕ19-41-31120 1000А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Соответствие норме гарантирует надёжность при отключении и устойчивость к термическим и электродинамическим воздействиям. Как сервисный выключатель, он обеспечивает видимый разрыв цепи - обязательное требование для работ по техобслуживанию согласно правилам безопасности.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 100 кА, что важно для промышленных сетей.
• Простая и прочная конструкция - минимум деталей, долгий срок службы без обслуживания.
• Удобный рычаг поворотного типа - легко оперировать даже в условиях ограниченного доступа.
• Совместимость с медными шинами - не требует переходников при подключении к силовым сборкам.
• Изготовлен в серии Proxima - совместим с другими изделиями этой линейки по габаритам и принципам монтажа.

Ограничения применения

• Не применяется для отключения нагрузки - обязательно предварительное отключение через автомат или контактор.
• IP00 - запрещено использовать вне герметичных щитов, в сырых, пыльных или наружных условиях.
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию положения или блокировки.
• Требуется ручное управление - нет возможности автоматического привода или удалённого управления.
• Не подходит для частых операций - предназначен для редкого отключения (например, при плановом ТО), а не для ежедневной коммутации.

Примеры использования

• Отключение питания промышленного станка перед техническим осмотром.
• Разъединение секции ввода в распределительном щите 690 В на заводе.
• Обеспечение видимого разрыва цепи при работе на линии конвейера с высокой мощностью.
• Использование в качестве сервисного выключателя в системах водоснабжения с насосами мощностью до 600 кВт.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 240 мм2) и тип материала - только медь.
• При установке в щит используйте защитные крышки и блокираторы, чтобы случайно не включить разъединитель во время работы.
• Не забудьте про заземление корпуса щита - хотя сам разъединитель не имеет заземления, система должна быть заземлена по нормам.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах, возможен нагар или окисление.
• При замене старого разъединителя на РЕ19-41-31120 1000А учтите посадочные размеры - они должны совпадать с местом установки.
