Разъединитель РЕ19-43-31140-1600А-Л-УХЛ3 | 115321 КЭАЗ

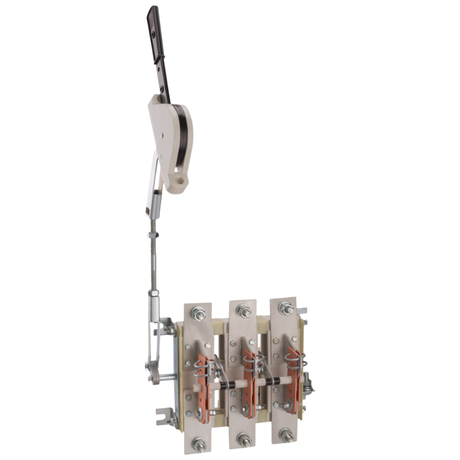

Разъединитель РЕ19-43-31140-1600А-Л-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 1600 А, предназначенный для безопасного отключения силовых цепей в распределительных щитах. Модель подходит для частых операций в условиях промышленной автоматизации и обеспечивает надёжную работу при высоких токах короткого замыкания.

Назначение и область применения

Разъединитель РЕ19-43-31140-1600А-Л-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он выполняет функции сервисного, аварийного и предохранительного выключателя. Применяется в системах распределения энергии на предприятиях: в пускателях, щитах управления станков, конвейеров, насосных и компрессорных установках. Устройство позволяет безопасно проводить обслуживание оборудования, отключая питание до ремонтных работ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 640 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Конструкция: стационарная, несъёмная поворотная рукоятка
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Габаритные размеры: 355×300×287 мм
• Цвет: серый
• Механическая износостойкость: 6300 циклов включения/отключения

Совместимость и монтаж

Разъединитель РЕ19-43-31140-1600А-Л-УХЛ3 монтируется на монтажную плиту внутри распределительного щита. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия крышки. Для подключения используются винтовые зажимы: рекомендуется использовать медные шины или кабели сечением, соответствующим току 1600 А. Обязательно соблюдать момент затяжки, указанный в руководстве завода-изготовителя. Устройство совместимо со всеми типами щитов, имеющих достаточные габариты и крепления под монтажную плату.

Безопасность и стандарты

Разъединитель РЕ19-43-31140-1600А-Л-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Несмотря на отсутствие степени защиты (IP00), устройство прошло проверку на устойчивость к токам короткого замыкания до 100 кА. Как предохранительный выключатель, он обеспечивает видимый разрыв цепи - обязательное условие для безопасности при ремонте согласно правилам ПУЭ.

Преимущества

• Высокая коммутационная способность - выдерживает 6300 циклов работы без потери характеристик
• Надёжная конструкция с жесткой связью между полюсами - исключает рассогласование при отключении
• Интегрированная несъёмная рукоятка снижает риск потери или неправильной установки
• Сертифицирован для работы в сложных климатических условиях (УХЛ3)
• Подходит одновременно как для сервисного, так и для аварийного отключения - универсальность применения

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP00 требует герметичного корпуса
• Не защищён от попадания пыли, воды, сторонних предметов - запрещено использование вне щитов
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно применение с автоматическими выключателями или предохранителями
• Запрещается эксплуатация при температурах ниже −40 C и выше +40 C
• Не подходит для частого включения/отключения под максимальной нагрузкой более 6300 циклов - требуется плановая замена после достижения срока службы

Примеры использования

• Главный входной разъединитель в крупном распределительном щите цеха
• Автономный аварийный выключатель на линии питания конвейера
• Сервисный выключатель перед частотными преобразователями для проведения техобслуживания
• Отключающее устройство в системе питания сварочных аппаратов

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин номинальному току 1600 А - недостаточное сечение вызывает нагрев и выход из строя
• Обеспечьте свободный доступ к рукоятке - она должна быть легко доступна для быстрого отключения в экстренных ситуациях
• При сборке щита учтите габариты 355×300×287 мм - минимальный внутренний объём щита должен позволять установку с зазором минимум 50 мм вокруг
• Регулярно осматривайте контактные группы на наличие окисления - при необходимости очищайте контакты сухой мягкой щёткой
• Для длительной эксплуатации в условиях повышенной влажности используйте дополнительно термосушку или конденсатоотвод в щите
• При использовании в составе системы аварийной остановки - подключайте рукоятку через сигнализацию положения “отключено” для контроля состояния цепи
