Разъединитель РЛК-10.IV/400 УХЛ1 с приводом ПР-00-7 КМЧ (6200) | 15500432 НИЛЕД

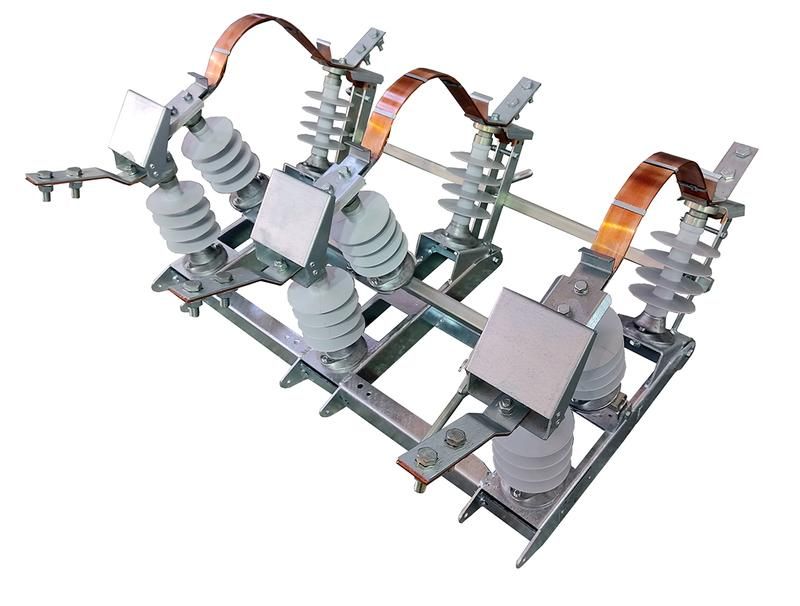

Разъединитель РЛК-10-IV/400 УХЛ1 с приводом ПР-00-7 УХЛ1 и комплектом монтажных частей (КМЧ) от НИЛЕД предназначен для механического отключения электрической цепи под напряжением без нагрузки. Применяется в распределительных устройствах 10 кВ, особенно там, где требуется надёжная изоляция и безопасный доступ к оборудованию для обслуживания.

Назначение и область применения

Разъединитель РЛК-10-IV/400 УХЛ1 используется исключительно для отключения цепей без тока нагрузки - то есть когда автоматический выключатель уже отключил питание. Он обеспечивает видимый разрыв цепи, что необходимо для безопасности персонала при проведении ремонтных работ. Подходит для установки в КРУ, КРУН, на опорах и внутри подстанций 10 кВ. Комплектация с приводом ПР-00-7 позволяет управлять разъединителем дистанционно или через рычаг, что удобно при удалённом расположении оборудования.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Исполнение по климату: УХЛ1 - предназначено для работы при температуре от −60 C до +40 C, в условиях повышенной влажности и запылённости
• Тип конструкции: трёхполюсный, качающийся - все три фазы управляются одновременно одним механизмом
• Привод: ПР-00-7 УХЛ1 - ручной, с возможностью механизированного управления
• Комплект монтажных частей (КМЧ): включает крепления, изоляторы, штанги и другие элементы для установки на бетонные основания или металлические конструкции
• Степень защиты: не указана - предполагается установка в закрытых помещениях или за ограждениями

Совместимость и монтаж

Разъединитель РЛК-10-IV/400 УХЛ1 совместим со стандартными опорами и рамами для устройств 10 кВ. Монтаж выполняется с использованием комплекта монтажных частей (КМЧ), входящего в поставку. Для правильной установки важно соблюсти:

• Габариты крепления - расстояние между точками крепления соответствует типовым решениям для РЛК;
• Высоту установки - нижняя часть корпуса должна находиться на уровне, обеспечивающем безопасный доступ к приводу;
• Оrientацию - качающаяся система требует свободного хода в плоскости движения, без препятствий сверху и сбоку.

Подключение проводников осуществляется к верхним и нижним зажимам каждого полюса. Перед первым включением проверьте отсутствие механических помех в движении подвижной колонки.

Безопасность и стандарты

Разъединитель РЛК-10-IV/400 УХЛ1 соответствует требованиям ГОСТ 19821 и ТУ 3421-001-41421101-2017. Конструкция обеспечивает видимый разрыв контактов, что является обязательным условием для работы в электроустановках согласно ПТЭ и ПУЭ. Привод ПР-00-7 выполнен с блокировкой против случайного включения - оператор должен намеренно воздействовать на рукоятку, чтобы перевести аппарат в положение «включено».

Преимущества

• Качающийся механизм снижает усилие при включении/отключении - меньше износ деталей и проще управление даже в холодную погоду;
• Трёхполюсное исполнение гарантирует одновременное отключение всех фаз - исключает риск возникновения однофазного режима;
• Климатическое исполнение УХЛ1 позволяет использовать разъединитель в суровых условиях Сибири, Дальнего Востока и других регионов с экстремальными зимами;
• Встроенная комплектация КМЧ экономит время на сборке - не нужно докупать крепления отдельно.

Ограничения применения

• Не предназначен для отключения токов нагрузки - нельзя применять вместо выключателя или рубильника под нагрузкой!
• Не имеет дугогашения - при попытке отключения под током произойдёт пробой и повреждение контактов;
• Не рассчитан на работу на открытом воздухе без защитных кожухов - хотя исполнение УХЛ1 допускает внешнюю установку, сам аппарат не герметичен и требует защиты от осадков и прямого попадания влаги;
• Привод ПР-00-7 не имеет автономного электропривода - для дистанционного управления потребуется дополнительная система.

Примеры использования

• Отключение секции КРУ перед плановым ремонтом трансформатора;
• Физическая изоляция линии 10 кВ при замене кабельной муфты;
• Обеспечение безопасного доступа к коммутационному оборудованию на подстанции 6–10 кВ;
• Работа в составе воздушных линий с разъединителями на опорах в регионах с холодным климатом.

Практические советы

• Перед каждым включением проверяйте состояние контактов - наличие нагара, окисления или деформаций требует очистки или замены;
• При установке на открытых площадках используйте дополнительные крышки или кожухи для защиты привода от снега и льда;
• Не забудьте закрепить все болты КМЧ - слабые крепления вызывают вибрацию и быстрый износ контактных групп;
• Проверяйте соответствие грузоподъёмности опоры - масса разъединителя РЛК-10-IV/400 с приводом и КМЧ составляет более 100 кг;
• Записывайте количество циклов включения/отключения - для профилактики рекомендовано обслуживание после 500+ операций.
